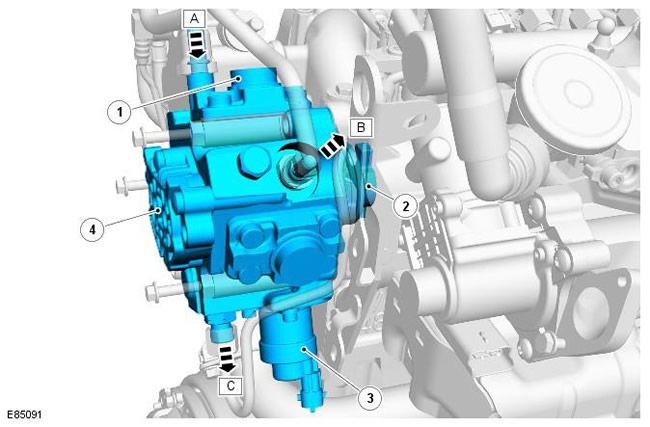

| Поз. | № запасной части | Наименование |
| A | - | Питающий топливопровод от фильтра к всасывающему насосу |
| B | - | Возврат топлива низкого давления к фильтру |
| C | - | Подача топлива высокого давления к топливному коллектору |
| 1 | - | Плунжерные пары высокого давления (3 шт.) |
| 2 | - | Вал привода топливного насоса высокого давления |
| 3 | - | VCV |
| 4 | - | Всасывающий насос |
Топливный насос высокого давления установлен позади головки цилиндров (со стороны коробки передач) и приводится в действие выпускным распределительным валом. Топливный насос - это 3-поршневой, радиальный плунжерный насос с плунжерными парами, равномерно расположенными по окружности под углом 120 градусов друг к другу. Выпускной порт высокого давления от плунжерных пар соединяется с кольцевым контуром в топливном насосе и обеспечивает подачу топлива под постоянным давлением к топливному коллектору. Насос способен создавать максимальное давление топлива 1 600 бар.
Насос высокого давления включает в себя следующие элементы:
- Три плунжерные пары высокого давления
- Встроенный всасывающий насос
- Клапан управления подачей топлива (VCV)
Топливный насос высокого давления и встроенный всасывающий насос неотделимы друг от друга. Топливный насос высокого давления не связан с фазами газораспределения двигателя.
Контролируемое количество топлива может быть перепущено через насос высокого давления и возвращено по возвратному топливопроводу в топливный фильтр. Возвращаемое (перепускаемое) топливо обеспечивает охлаждение и смазку внутренних элементов топливного насоса высокого давления.
Всасывающий насос
Топливный всасывающий насос установлен на задней части топливного насоса. Он образует единый блок с насосом высокого давления. Топливный всасывающий насос - это насос шестеренного типа. Он соединен с питающей магистралью топливного фильтра. Всасывающий насос создает разрежение (давление ниже атмосферного) в питающей магистрали, идущей к топливному баку, и вытягивает топливо из бака. Топливо проходит через топливный фильтр и затем подается при давлении, созданном всасывающим насосом, к впускному порту насоса высокого давления.
Значения разрежения для нормально работающего всасывающего насоса показываются для следующих рабочих условий двигателя:
| Рабочие условия двигателя | Разрежение, создаваемое всасывающим насосом |
| Проворачивание | -133 ± 7 мбар |
| Полная нагрузка | -267 ± 133 мбар |
Клапан управления подачей топлива (VCV)
VCV находится на насосе высокого давления. Он расположен в питающем порте между плунжерными парами высокого давления и всасывающим насосом. VCV - это электромагнитный клапан с регулируемым положением, который управляется ECM посредством широтно-импульсно модулированного сигнала (PWM) напряжением 12В. VCV управляет количеством топлива, которое подается всасывающим насосом к плунжерным парам высокого давления.
При работе топливного насоса высокого давления давление топлива создается, когда VCV открыт и PCV, установленный на топливном коллекторе, закрыт. Клапаны VCV и PCV могут занимать различные положения и используются ECM, чтобы управлять подачей топлива и давлением в топливной системе.
В фазе подогрева топлива, когда температура подаваемого топлива меньше 40°C, ECM полностью открывает VCV. Подача и давление топлива затем управляются непосредственно PCV под управлением ECM.
VCV обычно открыт, когда электромагнитный клапан не получает питание от ECM. Значение сопротивления электромагнитной катушки VCV - 2.8 Ом при 20°C. За дополнительной информацией обратитесь к главе: Electronic Engine Controls - 2.2L Diesel (303-14 Electronic Engine Controls - 2.2L Diesel, Описание и принцип действия).
