Ведомый и нажимной диски сцепления (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Силовой агрегат > Механическая трансмиссия > Ведомый и нажимной диски сцепления

         0

Специальный инструмент


303-1272 Locking Tool, Flywheel 308-667 Aligner, Clutch

Снятие


1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

3. Снимите коробку передач. Обратитесь к процедуре: Коробка передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Снятие).

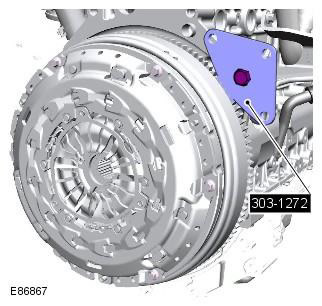

4. Специальный инструмент: 303-1272

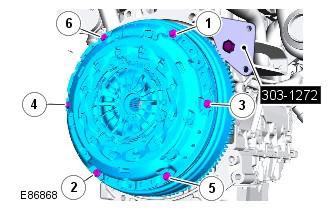

5. ПРЕДОСТЕРЕЖЕНИЕ: Отбракуйте болты.

ПРИМЕЧАНИЕ: Болты нажимного диска сцепления следует отпускать по два оборота за раз и в указанной последовательности. Зафиксируйте маховик.




Установка

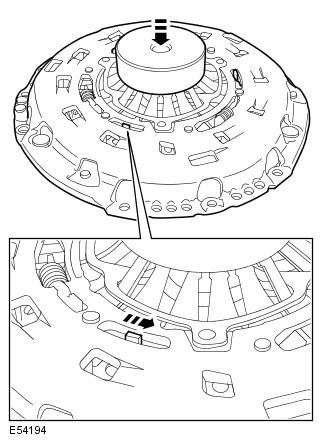

1. Проверьте и, если необходимо, верните в исходное положение нажимной диск сцепления.

ПРИМЕЧАНИЕ: Кожух сцепления является саморегулирующимся. Ведомый диск сцепления и кожух сцепления рекомендуется заменять в комплекте. Если бывший в употреблении кожух сцепления монтируется с новым ведомым диском сцепления, перед сборкой необходимо отрегулировать кожух сцепления. Оперев кожух сцепления на наружный край, равномерно прижмите диафрагму пальцами, как показано на рисунке, чтобы регулировочное кольцо кожуха сцепления могло полностью поворачиваться против часовой стрелки. Зафиксировав регулировочное кольцо в таком положении, ослабьте давление на диафрагму. Регулировочное кольцо должно удерживаться в указанном положении до тех пор, пока не завершится саморегулировка педали сцепления.

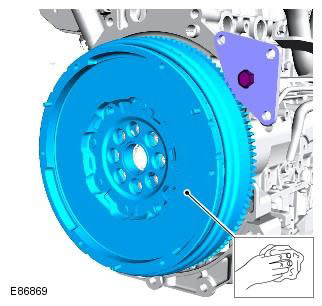

2. Очистите сопрягаемые поверхности элементов.


Осмотрите маховик и убедитесь в отсутствии на нем задиров и следов перегрева. В случае износа или повреждения замените маховик.

Осмотрите подшипник выключения сцепления и убедитесь, что он не поврежден и не имеет признаков износа. При необходимости замените.

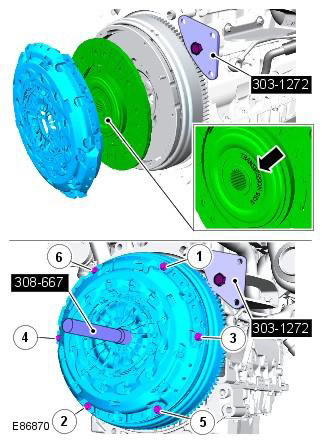

3. Специальный инструмент: 308-667. Момент затяжки: 23 Nm

Используйте новые болты. Установите ведомый диск сцепления, обратив маркировку 'TRANSMISSION SIDE' (сторона коробки передач) к кожуху сцепления.

ПРИМЕЧАНИЕ: Зафиксируйте маховик. Затяните болты крепления нажимного диска сцепления в указанной последовательности, вворачивая каждый на два оборота с обеспечением заданного момента затяжки.



4. Снимите специальные инструменты. Специальный инструмент: 303-1272



5. Установите коробку передач в блоке с ведущим мостом. Обратитесь к процедуре: Коробка передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Установка).

6. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
