Описание и принцип действия (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Силовой агрегат > Раздаточная коробка > Описание и принцип действия

         0

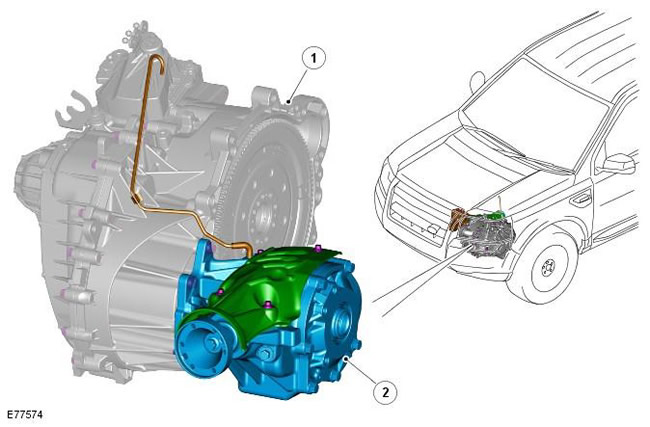

ПРИМЕЧАНИЕ: Показана механическая коробка передач, для автоматической коробки передач аналогично.

Поз.№ запасной частиНаименование
1-Коробка передач
2-Раздаточная коробка

Раздаточная коробка расположена в задней части двигателя и закреплена непосредственно на картере коробки передач и блоке цилиндров с помощью кронштейна. В вариантах с бензиновыми и с дизельными двигателями, с механической и с автоматической коробкой передач используется идентичная раздаточная коробка.

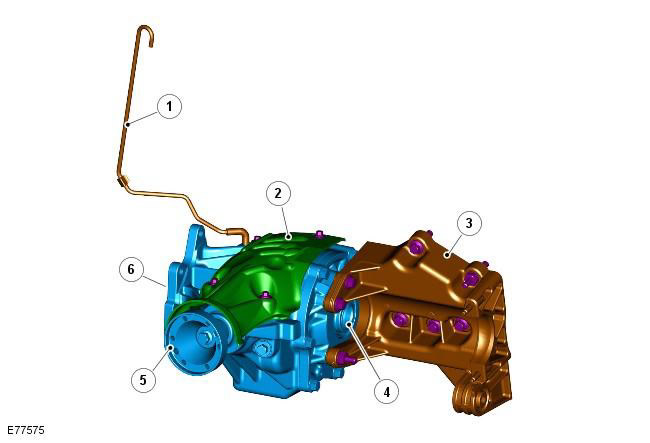

Поз.№ запасной частиНаименование
1-Трубопровод сапуна
2-Теплозащитный экран
3-Опорный кронштейн двигателя
4-Уплотнение правой полуоси
5-Опорный фланец карданного вала
6-Шлицы первичного вала дифференциала коробки передач

Раздаточная коробка приводится в действие непосредственно от дифференциала коробки передач посредством полого вала, через который проходит правая полуось. (Левая полуось приводится в движение непосредственно от дифференциала коробки передач). Приводное усилие передается на карданный вал посредством гипоидной конической зубчатой передачи с низким смещением, конфигурация которой обеспечивает минимальные потери мощности во всем диапазоне скоростей. Раздаточная коробка передает крутящий момент от дифференциала коробки передач на карданный вал и задний дифференциал. На передние полуоси крутящий момент от раздаточной коробки не передается.


Особенности раздаточной коробки:
  • Крутящий момент 1500 Нм.
  • Выходное передаточное число к карданному валу 2,58:1.
  • Заполняется маслом на весь срок службы.
  • Отдельный сапун.

Раздаточная коробка оснащена внутренней системой предварительного натяга подшипников. Это позволяет заменять уплотнение в процессе обслуживания, не нарушая предварительный натяг подшипников.

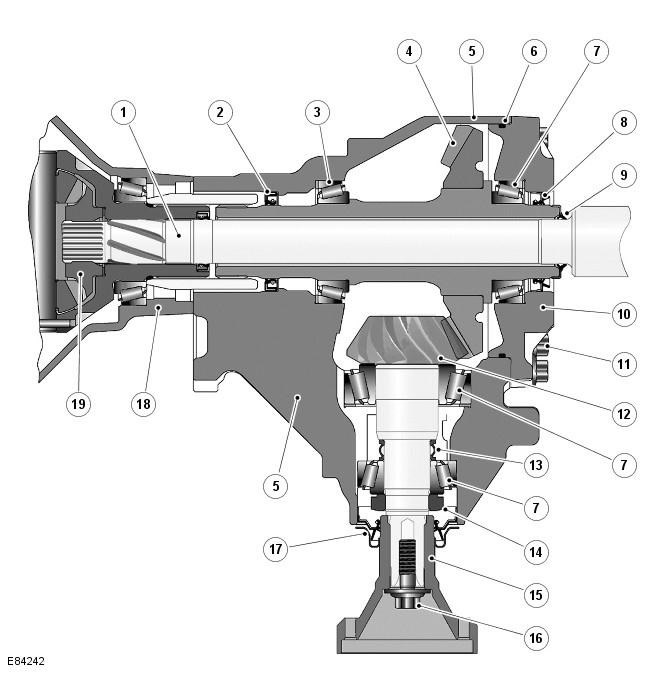

Раздаточная коробка в разрезе




Поз.№ запасной частиНаименование
1-Правая полуось
2-Масляное уплотнение
3-Конический роликовый подшипник
4-Коронная шестерня
5-Крышка
6-Уплотнительное кольцо
7-Конические роликовые подшипники
8-Масляное уплотнение и маслоотбойное кольцо
9-Масляное уплотнение
10-Картер
11-Болты
12-Ведущая шестерня
13-Деформируемый дистанционный элемент
14-Гайка предварительного натяга
15-Приводной фланец
16-Болт с буртиком
17-Масляное уплотнение и маслоотбойное кольцо
18-Картер коробки передач
19-Дифференциал коробки передач

Раздаточная коробка включает в себя коронную шестерню и ведущую вал-шестерню, которые находятся в крышке.

Коронная шестерня установлена в раздаточной коробке продольно. На левом конце шестерни имеются шлицы, сопрягающиеся с соответствующими шлицами в выходной втулке дифференциала коробки передач. Шестерня является полой, что позволяет установить правую полуось. Полуось проходит через полую шестерню и входит в зацепление со шлицами дифференциала коробки передач. Полуось приводится в действие от дифференциала коробки передач и не получает крутящий момент от раздаточной коробки.


Коронная шестерня опирается в крышке на противолежащие конические роликовые подшипники, которые впрессованы в крышку и картер. Шестерня удерживается в крышке картером, который прикреплен к крышке болтами и уплотнен уплотнительным кольцом. На внешнем конце картера установлены трехгранное масляное уплотнение и маслоотбойное кольцо, которые предотвращают проникновение грязи и влаги в шестерню. Другое уплотнение препятствует проникновению грязи и влаги между шестерней и правой полуосью.

Ведущая шестерня расположена в картере под углом 90 градусов по отношению к коронной шестерне. Ведущая шестерня опирается в крышке на противолежащие конические роликовые подшипники. Ведущая шестерня удерживается в картере с помощью гайки предварительного натяга. Внешний конец ведущей шестерни имеет шлицы и входит в зацепление с выходным фланцем карданного вала. Фланец закреплен при помощи болта с буртиком, который ввернут в ведущую шестерню.

Деформируемый дистанционный элемент расположен между внешним коническим роликовым подшипником и выступом на ведущей шестерне. Деформируемый дистанционный элемент поддерживает регулировку подшипника, а также деформируется под давлением прилагаемым к гайке предварительного натяга. Это позволяет затягивать гайку заданным крутящим моментом, деформируя дистанционный элемент, устанавливающий правильный предварительный натяг подшипника и правильное зацепление ведущей шестерни и коронной шестерни.

Дифференциал коробки передач приводит в движение коронную шестерню, которая, в свою очередь, вращает ведущую шестерню. Ведущая шестерня приводит в действие карданный вал и задний дифференциал через приводной фланец, прикрепленный к валу ведущей шестерни.
