Геометрия кузова (мануал для Рендж Ровер 3)

Информация о контрольных размерах
Типы замеров кузова Приведеная ниже информация о контрольных размерах помогает техническому персоналу при проведении диагностики и кузовного ремонта. Информация о разм...
Типы замеров кузова Приведеная ниже информация о контрольных размерах помогает техническому персоналу при проведении диагностики и кузовного ремонта. Информация о разм...

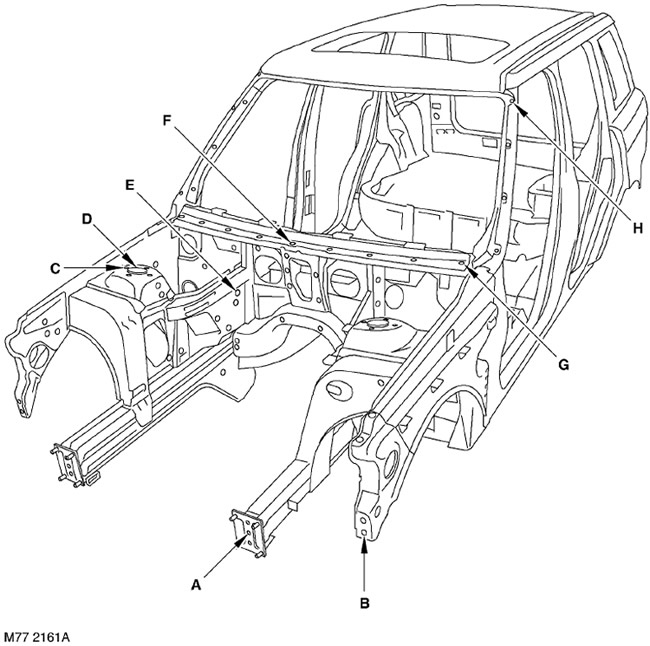

Характерные точки передней части кузова
Координаты характерных точек кузова по осям X, Y, Z Наименование точкиОписание точкиXYZAТехнологическое отверстие - кронштейн крепления передка-707.8 (-27.866)...
Координаты характерных точек кузова по осям X, Y, Z Наименование точкиОписание точкиXYZAТехнологическое отверстие - кронштейн крепления передка-707.8 (-27.866)...

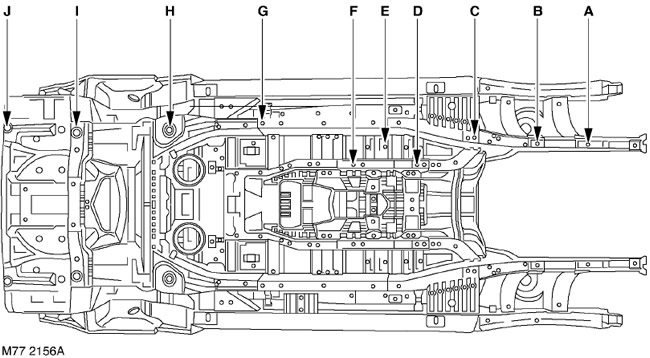

Характерные точки днища кузова
Координаты характерных точек кузова по осям X, Y, Z Наименование точкиОписание точкиXYZAПередний подрамник - переднее монтажное отверстие-322 (-12.677)419 (16....
Координаты характерных точек кузова по осям X, Y, Z Наименование точкиОписание точкиXYZAПередний подрамник - переднее монтажное отверстие-322 (-12.677)419 (16....

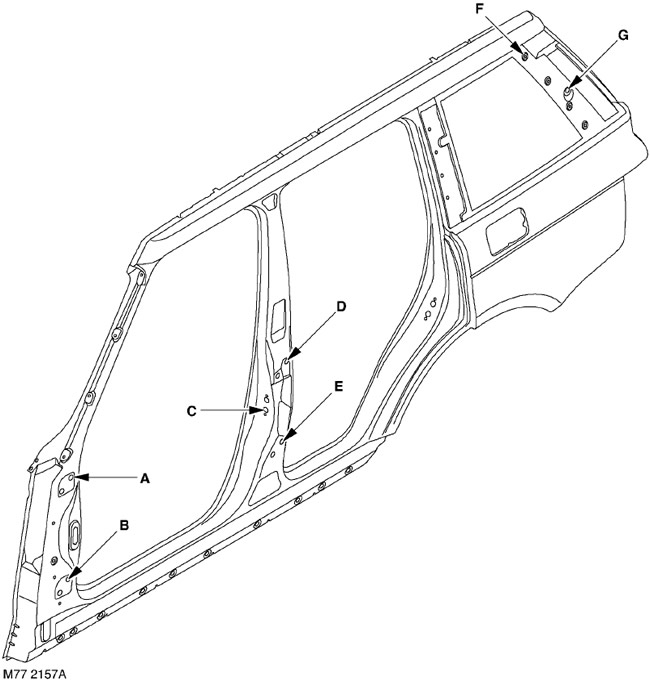

Характерные точки боковой панели кузова
Координаты характерных точек кузова по осям X, Y, Z Наименование точкиОписание точкиXYZAВерхняя петля передней двери -верхнее монтажное отверстие623.5 (24.547)...
Координаты характерных точек кузова по осям X, Y, Z Наименование точкиОписание точкиXYZAВерхняя петля передней двери -верхнее монтажное отверстие623.5 (24.547)...

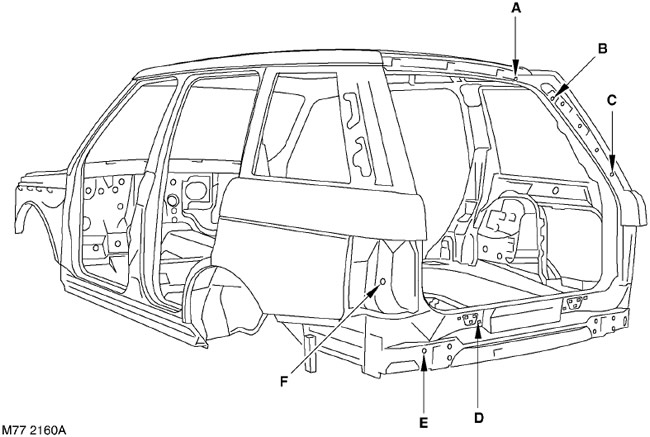

Характерные точки задней части кузова
Координаты характерных точек кузова по осям X, Y, Z Наименование точкиОписание точкиXYZAВерхняя дверь багажного отделения -внутреннее монтажное отверстие петли...
Координаты характерных точек кузова по осям X, Y, Z Наименование точкиОписание точкиXYZAВерхняя дверь багажного отделения -внутреннее монтажное отверстие петли...

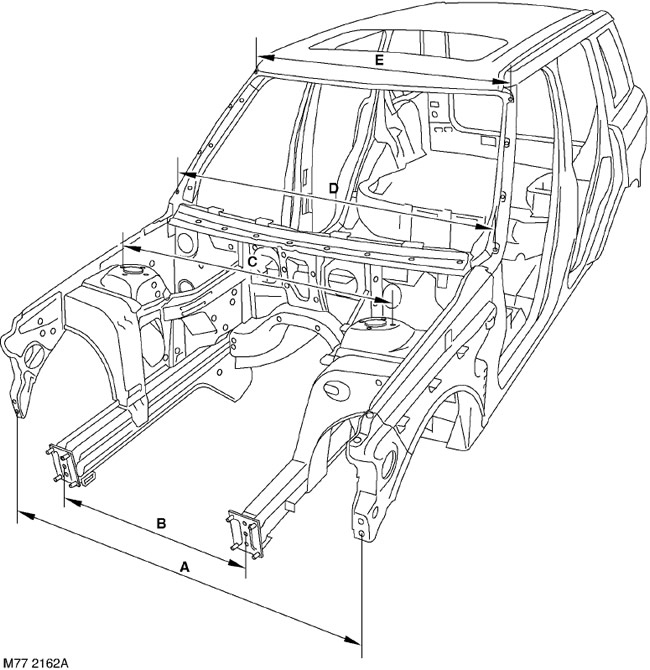

Расстояния между характерными точками передней части кузова
Наименование точкиОтДоРасстояние между точкамиAКолесная арка, нижнее отверстие крепления щитка колесной арки, левая сторонаКолесная арка, нижнее отверстие крепления...
Наименование точкиОтДоРасстояние между точкамиAКолесная арка, нижнее отверстие крепления щитка колесной арки, левая сторонаКолесная арка, нижнее отверстие крепления...

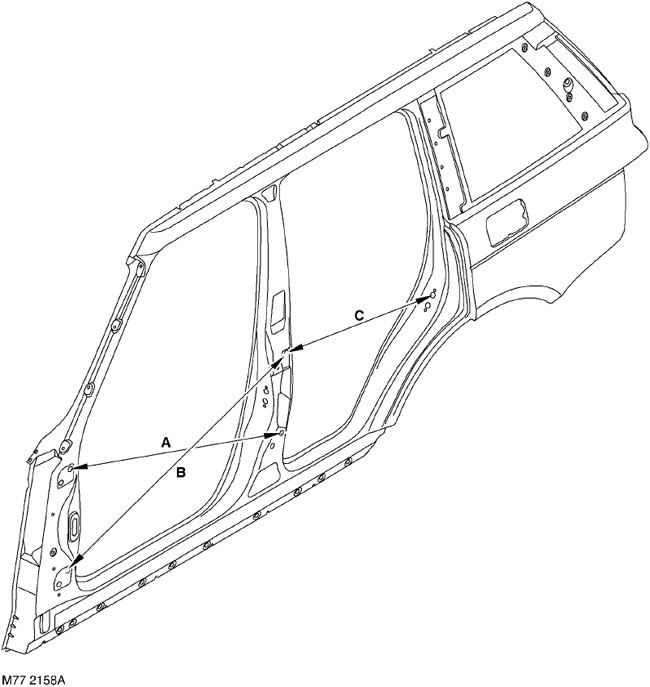

Расстояния между характерными точками боковой панели кузова
Наименование точкиОтДоРасстояние между точкамиAБоковая панель кузова, верхнее монтажное отверстие верхней петли - передняя дверьБоковая панель кузова, верхнее монта...
Наименование точкиОтДоРасстояние между точкамиAБоковая панель кузова, верхнее монтажное отверстие верхней петли - передняя дверьБоковая панель кузова, верхнее монта...

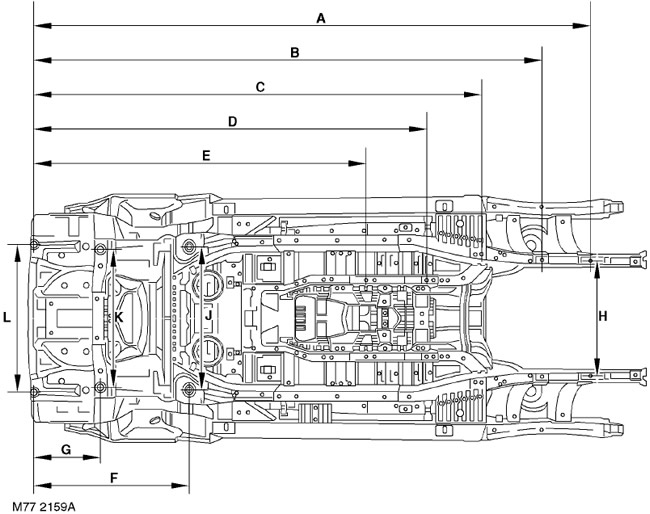

Расстояния между характерными точками днища кузова
Наименование точкиОтДоРасстояние между точкамиAМонтажное отверстие крепления поперечной балки опорно-сцепного устройстваПередний подрамник - переднее монтажное отве...
Наименование точкиОтДоРасстояние между точкамиAМонтажное отверстие крепления поперечной балки опорно-сцепного устройстваПередний подрамник - переднее монтажное отве...

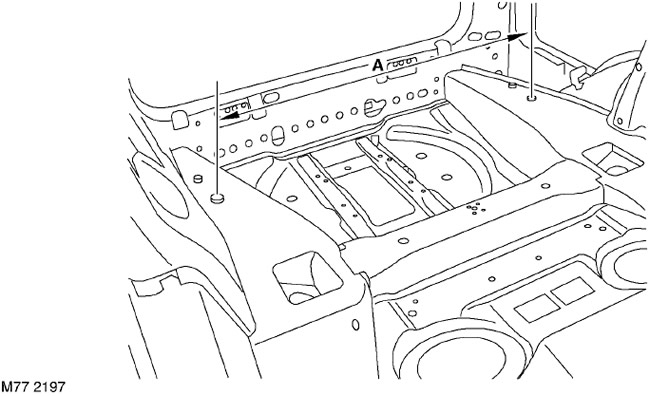

Расстояния между характерными точками внутри кузова
Наименование точкиОтДоРасстояние между точкамиAЗадний подрамник - заднее монтажное отверстие, левая сторонаЗадний подрамник - заднее монтажное отверстие, правая сто...
Наименование точкиОтДоРасстояние между точкамиAЗадний подрамник - заднее монтажное отверстие, левая сторонаЗадний подрамник - заднее монтажное отверстие, правая сто...

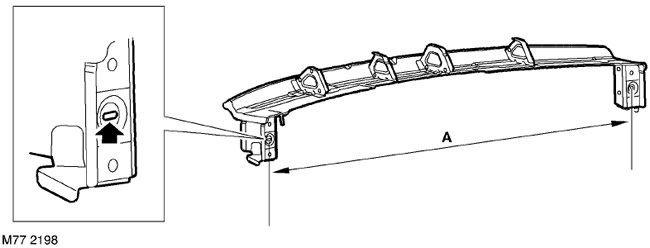

Монтажные отверстия поперечины панели управления
Наименование точкиОтДоРасстояние между точкамиAМонтажное отверстие поперечины панели управления, правая сторонаМонтажная прорезь поперечины панели управления, левая...
Наименование точкиОтДоРасстояние между точкамиAМонтажное отверстие поперечины панели управления, правая сторонаМонтажная прорезь поперечины панели управления, левая...

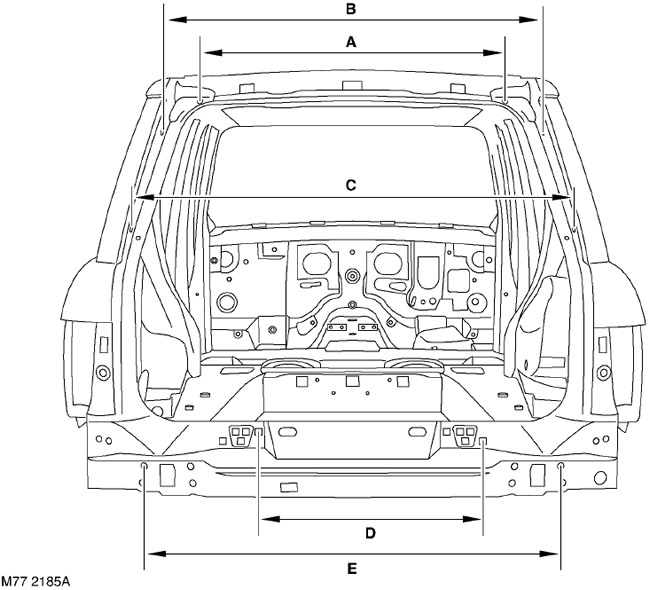

Расстояния между характерными точками задней части кузова
Наименование точкиОтДоРасстояние между точкамиAВерхняя дверь багажного отделения - внутреннее монтажное отверстие петли, левая сторонаВерхняя дверь багажного отделе...
Наименование точкиОтДоРасстояние между точкамиAВерхняя дверь багажного отделения - внутреннее монтажное отверстие петли, левая сторонаВерхняя дверь багажного отделе...

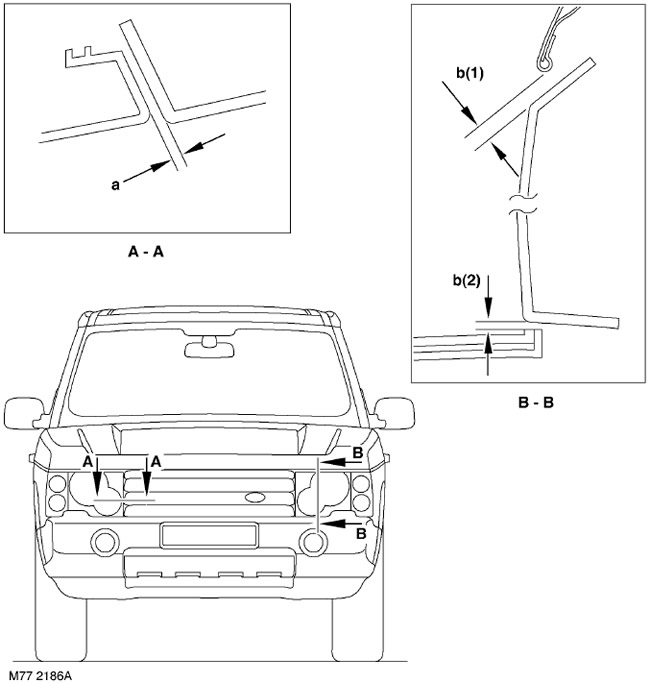

Размеры зазоров и профилей
Приведенная ниже информация является руководством для технического персонала по монтажу наружных панелей и декоративных деталей кузова. Ее назначение - обеспечить правиль...
Приведенная ниже информация является руководством для технического персонала по монтажу наружных панелей и декоративных деталей кузова. Ее назначение - обеспечить правиль...
