Подлокотник заднего сиденья (Рендж Ровер 3)


Главная > Range Rover > Рендж Ровер 3 > Кузов и покрытие > Сиденья > Подлокотник заднего сиденья

         0

Демонтаж


1. Снимите шарнир спинки заднего сиденья.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Шарнир заднего бокового сиденья.




2. Освободите центральный фиксатор и опустите подлокотник.

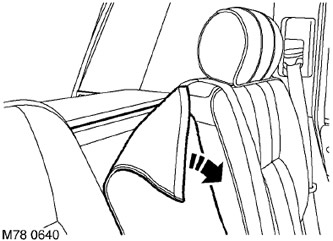

3. Освободите ленту "липучку", фиксирующую обивку подолокотника к задней части спинки сиденья и сложите обивку вперед.

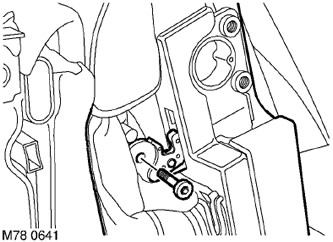

4. Выверните винт Torx из шарнира подлокотника.

5. Отделите подлокотник в сборе от левого выступа шарнира и снимите подлокотник.

Сборка


1. Установите подлокотник в сборе на выступ шарнира.

2. Заверните винт Torx крепления подлокотника к правому шарниру и затяните винт с моментом 10 Н·м.

3. Натяните обивку и закрепите ленту "липучку" на задней части спинки.

4. Поднимите подлокотник и закрепите в центральном фиксаторе.

5. Установите на место шарнир.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Шарнир заднего бокового сиденья.
