Слив
1. Установите автомобиль на подъемник.
2. Установите рукоятку управления отопителем в положение максимального нагрева салона.
3. Отсоедините "отрицательную" клемму аккумуляторной батареи.
4. Снимите верхний кожух двигателя.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Верхний кожух двигателя.
5. Установите емкость для сбора вытекающей охлаждающей жидкости.
6. Отверните крышку расширительного бачка. ПРЕДОСТЕРЕЖЕНИЕ: Не отворачивайте крышку на горячем двигателе, чтобы не получить ожог паром или охлаждающей жидкостью.

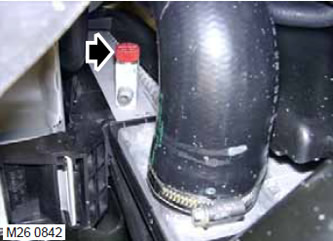

7. Наденьте шланг на сливной кран.
8. Откройте сливной кран и слейте жидкость в ёмкость.
ВНИМАНИЕ: Охлаждающая жидкость может повредить лакокрасочное покрытие. Если охлаждающая жидкость попала на окрашенные поверхности, немедленно удалите следы жидкости и промойте это место водой.

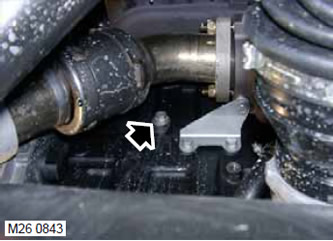

9. Выверните из блока цилиндров сливную пробку системы охлаждения. Утилизируйте уплотнительную шайбу.
10. Соберите охлаждающую жидкость в ёмкость.
Заполнение
1. Протрите сливную пробку и ответную привалочную поверхность на блоке цилиндров.
2. Возьмите новую уплотнительную шайбу, вверните в блок цилиндров сливную пробку и затяните её моментом 25 Н·м.
3. Закройте сливной кран радиатора и снимите шланг.
4. Накройте генератор, чтобы на него не попала жидкость.
ВНИМАНИЕ: Следует не допустить попадания масла или жидкости на генератор.

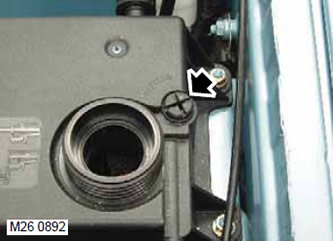

5. Выверните винт из дренажного отверстия в расширительном бачке.
6. Выверните дренажные винты из водораспределительного патрубка и из теплообменника системы рециркуляции отработавших газов (EGR).
7. Заполните систему охлаждения охлаждающей жидкостью.
8. Заверните винты при появлении сплошной струи жидкости из дренажных отверстий в водораспределительном патрубке и теплообменнике EGR.
9. Снимите покрывало с генератора.
10. Присоедините "отрицательную" клемму аккумуляторной батареи.
11. Наденьте на выхлопную трубу шланг отвода отработавших газов.
12. Запустите двигатель, прокачайте систему охлаждения и прогрейте двигатель до рабочей температуры.
13. При появлении сплошной струи жидкости из дренажного отверстия расширительного бачка вверните в него винт и затяните его.
14. Осмотрите двигатель и компоненты системы охлаждения, чтобы убедиться в отсутствии течей.
15. Отсоедините "отрицательную" клемму аккумуляторной батареи.
16. Протрите жидкость с поверхности кузова и с окружающих поверхностей.
17. Установите на место верхний кожух двигателя.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Верхний кожух двигателя.
18. Долейте до нужного уровня охлаждающую жидкость.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ОПЕРАЦИИ ОБСЛУЖИВАНИЯ, Система охлаждения.
19. Присоедините "отрицательную" клемму аккумуляторной батареи.
