Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите нижний защитный кожух.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.
3. Снимите верхний кожух двигателя.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Верхний кожух двигателя.
4. Ослабьте хомут и отсоедините воздушный шланг от клапана системы перепуска отработавших газов (EGR). Снимите и утилизируйте хомут.
5. Отведите шланг в сторону.

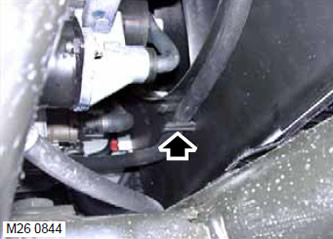

6. Освободите шланг системы охлаждения от кожуха вентилятора.
ВНИМАНИЕ: Остов радиатора легко уязвим. Не допускайте повреждения остова вентилятором или кожухом вентилятора.

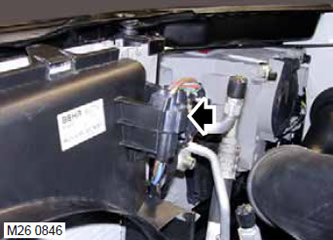

7. Отсоедините от кожуха вентилятора разъём и жгут дополнительного вентилятора системы охлаждения.

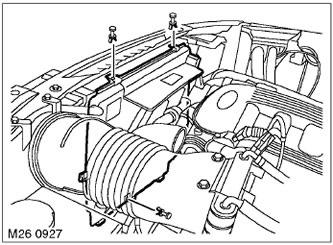

8. Выньте 2 фиксатора из верхней части кожуха вентилятора и один фиксатор - из нижней.
9. Приподнимая кожух вентилятора, освободите лапки от радиатора. Сдвиньте кожух к двигателю, чтобы получить доступ к гайке крепления вязкостной муфты.
ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
10. При помощи приспособлений LRT-12-094 и LRT-12-214 ослабьте гайку крепления вязкостной муфты вентилятора и снимите вентилятор в сборе с насоса охлаждающей жидкости.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.
11. Снимите вентилятор системы охлаждения.
12. Снимите защитный кожух вентилятора.

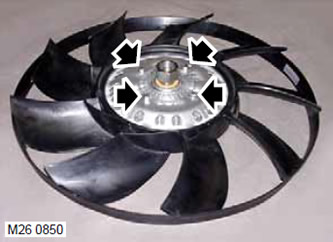

13. Отверните 4 болта и снимите вентилятор с вязкостной муфты.
Сборка
1. Протрите привалочные поверхности вентилятора и муфты.
2. Оденьте вентилятор на вязкостную муфту и затяните 4 болта. Момент затяжки 10 Н·м.
3. Надвиньте кожух вентилятора на радиатор, но пока не закрепляйте его.
4. Установите вентилятор на шкив и затяните гайку крепления вязкостной муфты с моментом 45 Н·м.
5. Установите и закрепите кожух вентилятора на радиаторе.
6. Закрепите кожух вентилятора фиксаторами.
7. Закрепите на кожухе жгут и разъём.
8. Закрепите в зажиме шланг системы охлаждения.
9. Протрите патрубок на клапане системы перепуска отработавших газов (EGR) и ответную часть шланга впускной системы.
10. При помощи нового хомута закрепите впускной воздушный шланг на клапане системы перепуска отработавших газов (EGR). Момент затяжки хомута 6 Н·м.
11. Выждав 10 минут, затяните хомут крепления воздушного шланга к клапану повторно. Момент затяжки 6 Н·м.
12. Установите на место верхний кожух двигателя.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Верхний кожух двигателя.
13. Установите на место нижний защитный кожух.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.
14. Присоедините отрицательную клемму к аккумуляторной батарее.
