Клапан системы рециркуляции отработавших газов (EGR) (Рендж Ровер 3)


Главная > Range Rover > Рендж Ровер 3 > Силовой агрегат > Снижение выбросов TD6 > Клапан системы рециркуляции отработавших газов (EGR)

         0
Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Снятие


1. Отсоедините "массовый" провод аккумуляторной батареи.

2. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Шумоизолирующий кожух двигателя.

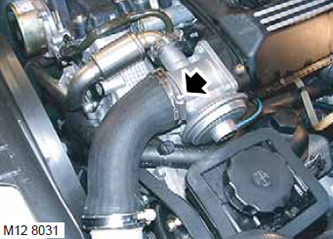

3. Ослабьте хомут на воздушном шланге между охладителем наддувочного воздуха и клапаном системы EGR и отсоедините воздушный шланг от клапана. Снимите и утилизируйте хомут воздушного шланга.

4. Отсоедините вакуумный шланг от клапана EGR.

5. Ослабьте винт и снимите зажим, крепящий трубопровод подачи отработавших газов к клапану EGR.

ПРЕДОСТЕРЕЖЕНИЕ: Открытые концы трубопроводов сразу после отсоединения закрывайте заглушками, предотвращающими попадание в систему посторонних частиц.

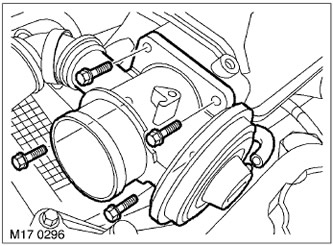

6. Отверните 4 болта крепления клапана EGR и снимите клапан. Снимите и утилизируйте старое уплотнение клапана EGR.

Установка


1. Очистите сопрягаемые поверхности трубопровода подачи отработавших газов и клапана EGR.

2. Установите в расточку впускного коллектора новое уплотнение клапана EGR.

3. Установите клапан EGR и затяните болты крепления моментом 10 Н·м (7 фунт·футов).

4. Закрепите трубопровод подачи отработавших газов зажимом.

5. Подсоедините вакуумный шланг к клапану EGR.

6. Очистите сопрягаемые поверхности клапана EGR и воздушного шланга от охладителя наддувочного воздуха к клапану EGR.

7. Закрепите воздушный шланг на патрубке клапана EGR новым хомутом. Затяните винт хомута моментом 6 Н·м (4,4 фунт·фута)

8. Подождите 10 минут и повторно затяните винт хомута моментом 6 Н·м (4,4 фунт·фута).

9. Установите на место шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Шумоизолирующий кожух двигателя.

10. Подсоедините "массовый" провод аккумуляторной батареи.
