Передний нижний рычаг (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Шасси > Задняя подвеска > Передний нижний рычаг

         0

Снятие


1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите колесо в сборе с шиной. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

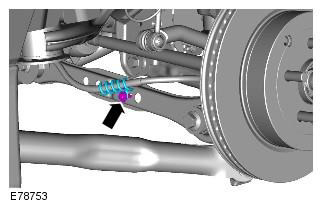

3. Отбракуйте болт.

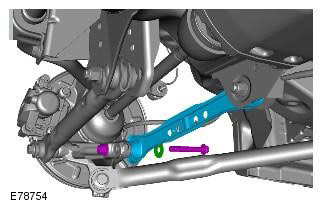

4.

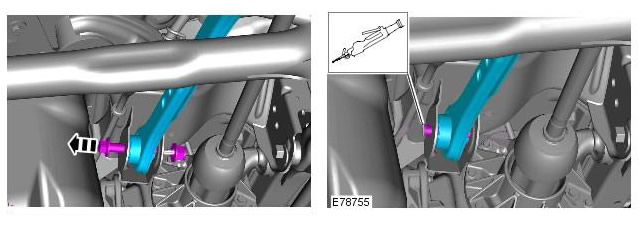

5.
  • Частично отпустите болт для получения доступа. Срежьте головку болта и извлеките болт, вытянув его в противоположном направлении.
  • В процессе установки разверните новый болт в противоположную сторону.
  • Обязательно установите фиксирующую гайку и защитный экран из сервисного комплекта.

6.


Установка


1. Установите передний нижний рычаг.


2. Установите гайки, болты и шайбы, но на этом этапе не затягивайте их.

ПРЕДОСТЕРЕЖЕНИЕ: Гайки и болты требуется затягивать, когда автомобиль опирается на подвеску.

3. Поддомкратьте автомобиль, установив его под заднюю ступицу.

ПРЕДОСТЕРЕЖЕНИЕ: Гайки и болты требуется затягивать, когда автомобиль опирается на подвеску.

4. Затяните гайки и болты. Момент затяжки: 175 Nm

5. Установите болт крепления троса стояночного тормоза. Момент затяжки: 10 Nm

ПРЕДУПРЕЖДЕНИЕ: Обязательно используйте новый болт.

6. Установите заднее колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

7. Проверьте углы установки задних колес и при необходимости отрегулируйте их.
