2. Развийте 4-те винта, закрепващи арматурното табло.
3. Внимателно спуснете двете долни скоби на облицовъчния панел.
4. Издърпайте арматурното табло, за да получите достъп до конекторите на кабелите.
5. Запомнете местата за свързване на конекторите, изключете ги.
6. Свалете арматурното табло.
7. Монтажът се извършва в обратен ред.
Инструментален клъстер.

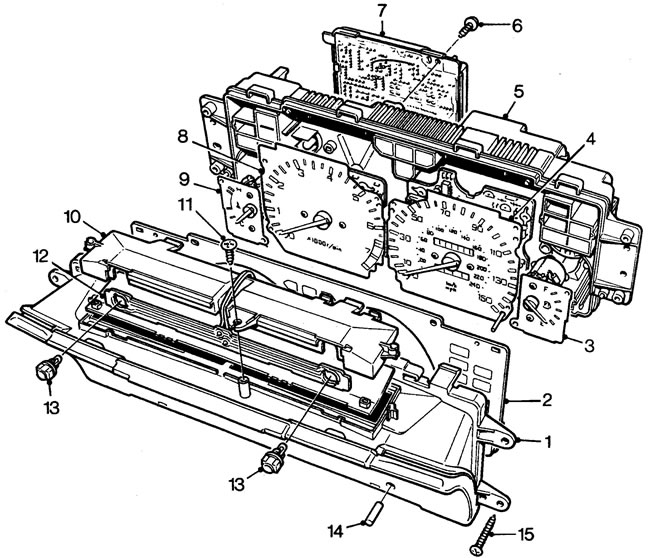

Компоненти на арматурното табло: 1 - вдлъбнат панел на арматурното табло, 2 - преден панел, 3 - индикатор за гориво, 4 - скоростомер, 5 - арматурно табло, 6 - винт на капака на блока, 7 - печатна платка в капака, 8 - тахометър, 9 - температурен индикатор, 10 - блок за подсветка, 11 - винт, 12 - печатна платка на блока за подсветка, 13 - лампи за подсветка, 14 - втулка на бутона за нулиране на километража, 15 - винт.
