Кузовной ремонт автомобиля Range Rover 3
Заменяемые детали кузова

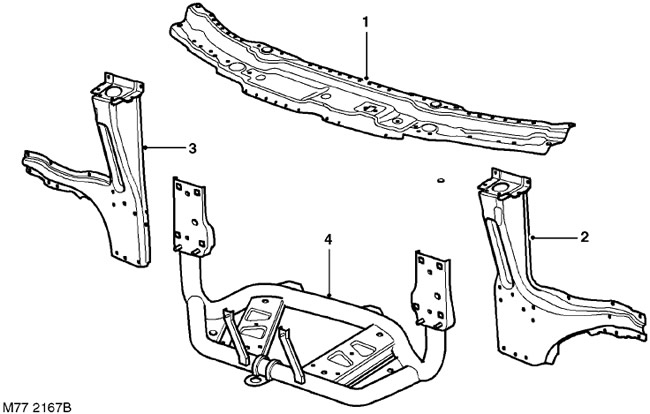

Детали передней части кузова 1. Панель замка капота 2. Кронштейн фары, левый 3. Кронштейн фары, правый 4. Защита радиатора Внутренние элементы передней части кузова 1. Передний лонжерон в сборе 2....
Детали передней части кузова 1. Панель замка капота 2. Кронштейн фары, левый 3. Кронштейн фары, правый 4. Защита радиатора Внутренние элементы передней части кузова 1. Передний лонжерон в сборе 2....
Общие правила безопасности при сварке
Общая информация Для простоты на рисунках следующих страниц тип сварочного шва обозначается только в тех случаях, когда он отличается от используемого при производстве автомобиля. Сварочные швы,...
Общая информация Для простоты на рисунках следующих страниц тип сварочного шва обозначается только в тех случаях, когда он отличается от используемого при производстве автомобиля. Сварочные швы,...
Процедура замены панели
Данные материалы предназначены для ознакомления с основными методами снятия и замены поврежденных панелей. Стандартная методика может незначительно варьироваться в зависимости от ремонтируемого...
Данные материалы предназначены для ознакомления с основными методами снятия и замены поврежденных панелей. Стандартная методика может незначительно варьироваться в зависимости от ремонтируемого...
Панель передка в сборе
Рассматривается процедура снятия кронштейнов крепления фар и панели замка капота. Демонтаж 1. Отсоедините отрицательную клемму от аккумуляторной батареи. ВНИМАНИЕ: После выключения зажигания...
Рассматривается процедура снятия кронштейнов крепления фар и панели замка капота. Демонтаж 1. Отсоедините отрицательную клемму от аккумуляторной батареи. ВНИМАНИЕ: После выключения зажигания...
Панель замка капота
Панель замка капота крепится винтами, сварочные швы отсутствуют. Демонтаж 1. Снимите обе фары в сборе. ОСВЕЩЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Фара в сборе. 2. Снимите правый и левый замки капота. 3. Для...
Панель замка капота крепится винтами, сварочные швы отсутствуют. Демонтаж 1. Снимите обе фары в сборе. ОСВЕЩЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Фара в сборе. 2. Снимите правый и левый замки капота. 3. Для...
Панель крепления фар
Панели крепления фар крепятся винтами, сварочные швы отсутствуют. Демонтаж 1. Снимите обе фары в сборе. ОСВЕЩЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Фара в сборе. 2. Снимите правый и левый замки капота. 3. Для...
Панели крепления фар крепятся винтами, сварочные швы отсутствуют. Демонтаж 1. Снимите обе фары в сборе. ОСВЕЩЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Фара в сборе. 2. Снимите правый и левый замки капота. 3. Для...
Защита радиатора
Демонтаж 1. Отсоедините отрицательную клемму от аккумуляторной батареи. 2. Снимите панель крепления фары. РЕМОНТНЫЕ РАБОТЫ, Панель крепления фар. 3. Снимите правую панель крепления фары. 4. Снимите...
Демонтаж 1. Отсоедините отрицательную клемму от аккумуляторной батареи. 2. Снимите панель крепления фары. РЕМОНТНЫЕ РАБОТЫ, Панель крепления фар. 3. Снимите правую панель крепления фары. 4. Снимите...
Панель конца переднего лонжерона
В данной операции заменяется только головная часть панели переднего лонжерона. Демонтаж 1. Отсоедините "отрицательную" клемму от аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите щит...
В данной операции заменяется только головная часть панели переднего лонжерона. Демонтаж 1. Отсоедините "отрицательную" клемму от аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите щит...
Передний лонжерон (передняя часть)
В данной процедуре рассматривается замена передних частей внутренней и внешней панелей переднего лонжерона и панели усилителя переднего лонжерона. Демонтаж 1. Отсоедините "отрицательную" клемму от...
В данной процедуре рассматривается замена передних частей внутренней и внешней панелей переднего лонжерона и панели усилителя переднего лонжерона. Демонтаж 1. Отсоедините "отрицательную" клемму от...
Передний лонжерон в сборе
В данной процедуре рассматривается замена переднего лонжерона в сборе с колонной крепления амортизаторной стойки. Демонтаж 1. Отсоедините "отрицательную" клемму от аккумуляторной батареи. 2....
В данной процедуре рассматривается замена переднего лонжерона в сборе с колонной крепления амортизаторной стойки. Демонтаж 1. Отсоедините "отрицательную" клемму от аккумуляторной батареи. 2....
Наружная панель колесной арки
При необходимости эта панель может быть заменена отдельно. Демонтаж 1. Отсоедините "отрицательную" клемму от аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите переднее крыло. НАРУЖНЫЕ...
При необходимости эта панель может быть заменена отдельно. Демонтаж 1. Отсоедините "отрицательную" клемму от аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите переднее крыло. НАРУЖНЫЕ...
Удлинитель колесной арки
Демонтаж 1. Отсоедините "отрицательную" клемму от аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите переднее крыло. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло. 4. Правая сторона:...
Демонтаж 1. Отсоедините "отрицательную" клемму от аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите переднее крыло. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло. 4. Правая сторона:...
Щит внутренней панели колесной арки
Эта панель заменяется в сборе с наружной панелью колесной арки. Демонтаж 1. Отсоедините "отрицательную" клемму от аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите наружную панель колесной...
Эта панель заменяется в сборе с наружной панелью колесной арки. Демонтаж 1. Отсоедините "отрицательную" клемму от аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите наружную панель колесной...

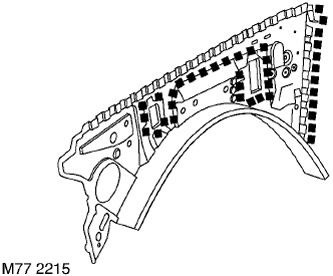

Внутренняя панель колесной арки в сборе
Внутренняя панель колесной арки в сборе заменяется вместе с удлинителем колесной арки, наружной панелью колесной арки и щитом внутренней панели колесной арки. Демонтаж 1. Отсоедините "отрицательную"...
Внутренняя панель колесной арки в сборе заменяется вместе с удлинителем колесной арки, наружной панелью колесной арки и щитом внутренней панели колесной арки. Демонтаж 1. Отсоедините "отрицательную"...
Усилитель внутренней панели колесной арки
Процедура снятия усилителя внутренней панели колесной арки аналогична снятию лонжерона в сборе. Демонтаж 1. Снимите передний лонжерон в сборе. РЕМОНТНЫЕ РАБОТЫ, Передний лонжерон в сборе. Ремонтные...
Процедура снятия усилителя внутренней панели колесной арки аналогична снятию лонжерона в сборе. Демонтаж 1. Снимите передний лонжерон в сборе. РЕМОНТНЫЕ РАБОТЫ, Передний лонжерон в сборе. Ремонтные...

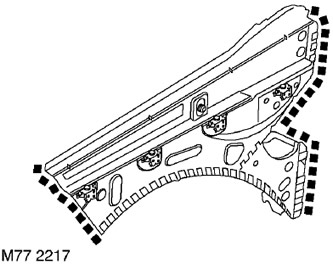

Внутренняя панель колесной арки
В процессе выполнения этой процедуры также снимается удлинитель колесной арки. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите удлинитель...
В процессе выполнения этой процедуры также снимается удлинитель колесной арки. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите удлинитель...

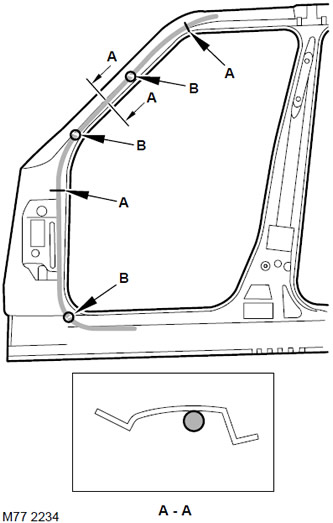

Боковая панель кузова передней стойки А
В данной процедуре заменяется наружная панель передней стойки "А ". ПРИМЕЧАНИЕ: Боковая панель передней стойки "А " поставляется в сборе с панелью усиления передней стойки "А ". Поэтому перед...
В данной процедуре заменяется наружная панель передней стойки "А ". ПРИМЕЧАНИЕ: Боковая панель передней стойки "А " поставляется в сборе с панелью усиления передней стойки "А ". Поэтому перед...
Панель усиления стойки А
Процедура замены панели усиления стойки "А " та же самая, что и замены стойки "А " боковой панели кузова. ПРИМЕЧАНИЕ: Панель усиления передней стойки "А " поставляется в сборе с панелью передней...
Процедура замены панели усиления стойки "А " та же самая, что и замены стойки "А " боковой панели кузова. ПРИМЕЧАНИЕ: Панель усиления передней стойки "А " поставляется в сборе с панелью передней...

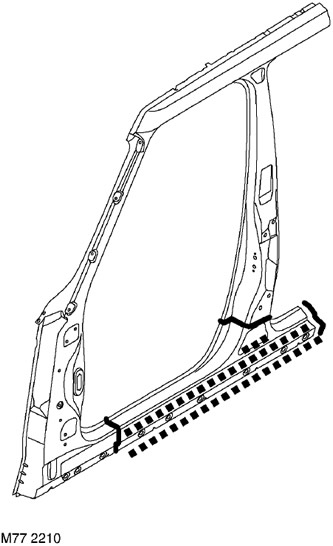

Боковая панель кузова секции порога
В данной процедуре рассматривается замена секции порога боковой панели кузова. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите заднее...
В данной процедуре рассматривается замена секции порога боковой панели кузова. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите заднее...

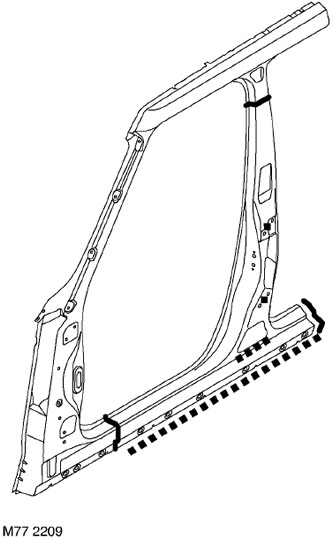

Боковая панель кузова порога и секции В/С центральной стойки
В данной процедуре рассматривается замена порога и секций "В/С" центральной стойки боковой панели кузова. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините...
В данной процедуре рассматривается замена порога и секций "В/С" центральной стойки боковой панели кузова. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините...

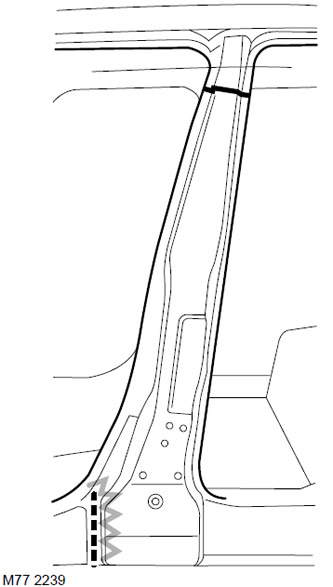

Панель усиления центральной стойки В/С
В данной процедуре рассматривается замена порога и секций "В/С" центральной стойки боковой панели кузова. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините...
В данной процедуре рассматривается замена порога и секций "В/С" центральной стойки боковой панели кузова. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините...
Панель усиления порога
В данной процедуре рассматривается замена порога и секций "В/С" центральной стойки боковой панели кузова. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините...
В данной процедуре рассматривается замена порога и секций "В/С" центральной стойки боковой панели кузова. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините...
Боковая панель кузова задней секции
В данной процедуре рассматривается замена задней секции боковой панели кузова в сборе с задней стойкой. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините...
В данной процедуре рассматривается замена задней секции боковой панели кузова в сборе с задней стойкой. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините...
Панель усиления задней колесной арки верхняя
В данной процедуре рассматривается замена верхней панели усиления задней колесной арки вместе с задней секцией боковой панели кузова. Перед тем как удалить колесную арку в сборе, следует удалить...
В данной процедуре рассматривается замена верхней панели усиления задней колесной арки вместе с задней секцией боковой панели кузова. Перед тем как удалить колесную арку в сборе, следует удалить...
Панель усиления задней стойки D
В данной процедуре рассматривается замена задней части боковой панели кузова вместе с панелью усиления и стойкой "Е" в сборе. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2....
В данной процедуре рассматривается замена задней части боковой панели кузова вместе с панелью усиления и стойкой "Е" в сборе. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2....

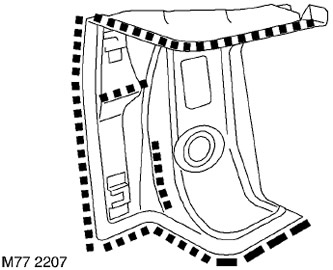

Боковая панель кузова - задний удлинитель
В данной процедуре рассматривается замена удлинителя боковой панели вместе с внутренней задней секцией боковой панели. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2....
В данной процедуре рассматривается замена удлинителя боковой панели вместе с внутренней задней секцией боковой панели. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2....

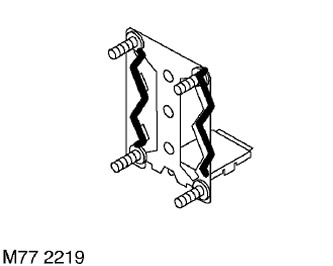

Кронштейн крепления заднего фонаря
Кронштейн крепления заднего фонаря может заменяться с задней наружной панелью. При этой процедуре может также заменяться дренажный канал. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной...
Кронштейн крепления заднего фонаря может заменяться с задней наружной панелью. При этой процедуре может также заменяться дренажный канал. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной...
Наружная задняя панель кузова
Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите нижнюю дверь багажного отделения. 4. Снимите уплотнитель дверного проема багажного...
Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите нижнюю дверь багажного отделения. 4. Снимите уплотнитель дверного проема багажного...

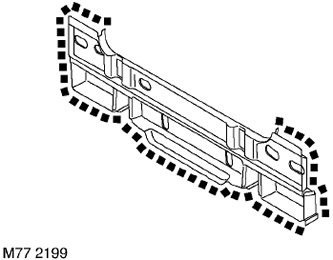

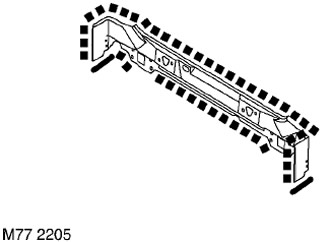

Задняя панель кузова в сборе
Процедура снятия задней панели кузова в сборе та же самая, что и снятие наружной задней панели. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините генератор. 3....
Процедура снятия задней панели кузова в сборе та же самая, что и снятие наружной задней панели. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините генератор. 3....

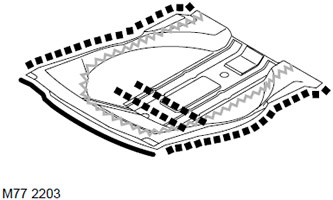

Ниша запасного колеса
В данной процедуре рассматривается замена задней панели кузова в сборе с нишей запасного колеса. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините генератор. 3....
В данной процедуре рассматривается замена задней панели кузова в сборе с нишей запасного колеса. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините генератор. 3....

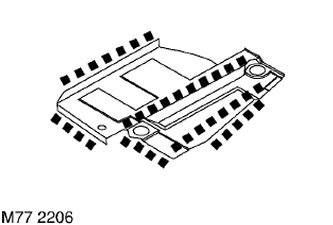

Удлинитель заднего пола кузова
Удлинитель заднего пола кузова заменяется вместе задней панелью кузова в сборе или с задней секцией боковой панели кузова. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2....
Удлинитель заднего пола кузова заменяется вместе задней панелью кузова в сборе или с задней секцией боковой панели кузова. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2....

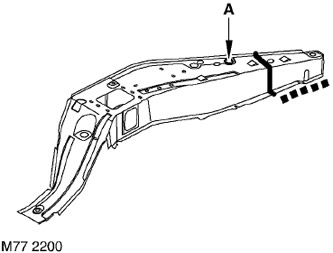

Задний лонжерон днища
Задний лонжерон днища может также заменяться в сборе с продольной панелью пола. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите...
Задний лонжерон днища может также заменяться в сборе с продольной панелью пола. Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите...

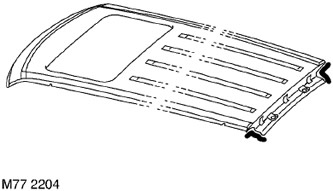

Крыша в сборе
Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите ветровое стекло. СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Ветровое стекло. 4. Снимите верхнюю дверь...
Демонтаж 1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите ветровое стекло. СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Ветровое стекло. 4. Снимите верхнюю дверь...

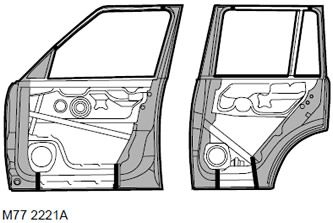

Двери автомобиля
Двери заменяются только в сборе. Наружные панели дверей не могут быть заменены отдельно. Демонтаж 1. Снимите дверь. Ремонтные работы 1. Двери изготовлены из алюминия. Внутренние элементы двери...
Двери заменяются только в сборе. Наружные панели дверей не могут быть заменены отдельно. Демонтаж 1. Снимите дверь. Ремонтные работы 1. Двери изготовлены из алюминия. Внутренние элементы двери...
