Вътрешна напречна греда — премахване и монтиране (Defender 2007+)

Премахване

1. Изключете заземяващия проводник от батерията.

За повече информация вижте глава: Изключване и свързване на батерията (414-01 Батерия, монтаж на батерията и кабели, общи процедури).

2. Отстранете контролния панел.

За повече информация, моля, вижте глава: Контролен панел (501-12 Табло и конзола, Демонтаж и монтаж).

3.

ЗАБЕЛЕЖКА: Щипките трябва да се изхвърлят.

Отстранете поддържащата скоба на аудио модула. Отстранете и изхвърлете 5 щипки.

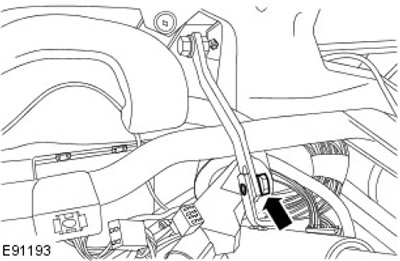

4. Освободете скобата на кормилната колона. Отстранете болта.

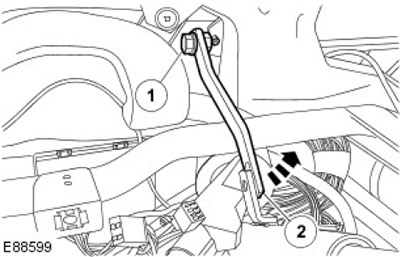

5. Променете позицията на скобата на кормилната колона.

• 1. Развийте, но не отстранявайте болта.
• 2. Променете позицията на скобата.

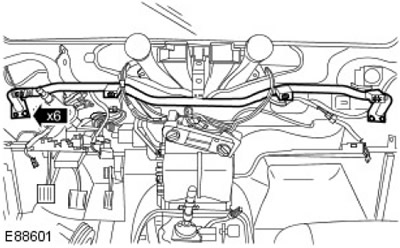

6. Отстранете напречната греда на тялото. Развийте и изхвърлете 6 гайки.

Монтиране

1. Поставете отново елементите в обратен ред.

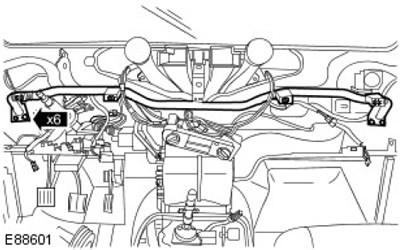

• 1. Затегнете (момент на затягане 23 Nm).

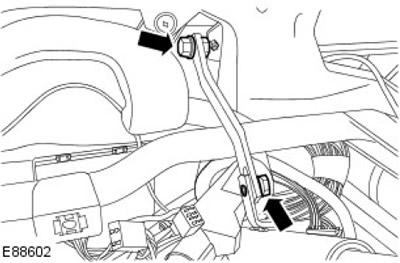

2. Затегнете (момент на затягане 22 Nm).



3. Свържете заземяващия проводник към батерията.

За повече информация вижте глава: Свързване на батерията (414-01 Батерия, монтаж на батерията и кабели, общи процедури).
