Предпазен клапан (нова система за улавяне на горивни пари) (Discovery 1)

Премахване

1. Свалете гърловината на резервоара за гориво.

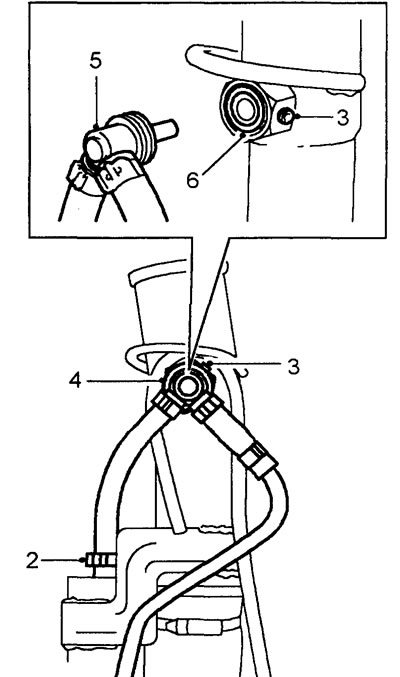

2. Отстранете закрепващата скоба на маркуча на горивния сепаратор и разкачете маркуча.



3. Разхлабете заключващия винт в лицевата страна на гайката на вентила с два оборота.

4. Развийте напълно гайката на клапана.

Забележка: Гайката държи вътрешната вентилационна тръба на врата на място.

5. Внимателно извадете клапана и маркуча от гърловината за пълнене.

Инсталация

6. Поставете нов уплътнителен пръстен върху издатината на вентилационната тръба.

7. Монтирайте предпазния клапан. Уверете се, че уплътнителният пръстен на вентилационната тръба покрива клапана.

8. Затегнете монтажната гайка на клапана на ръка и затегнете с въртящ момент от 3 Nm.

9. Затегнете заключващия винт до 2 Nm.

10. Поставете обратно свалените части.
