Разгръщане на предната въздушна възглавница тип завеса в автомобил (Range Rover 3)

Тези инструкции са предназначени да помогнат на оторизирания сервизен персонал при безопасното изхвърляне на модулите на въздушните възглавници.

Разгръщане на въздушната възглавница

ПРЕДУПРЕЖДЕНИЕ: Преди да работите със системи за пасивна безопасност, трябва внимателно да прочетете съответната техническа документация.

1. Спазвайте всички правила за безопасност при работа с пасивни системи за безопасност.

ОБЩА ИНФОРМАЦИЯ, Мерки за безопасност при работа със системата на въздушните възглавници (SRS).

2. Отстранете напречната греда на контролния панел.

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Табло - поддръжка.

3. Изключете конектора от конектора на модула на въздушната възглавница.

4. Проверете състоянието на устройството LRT-86-003 и кабелите, доставени с него.

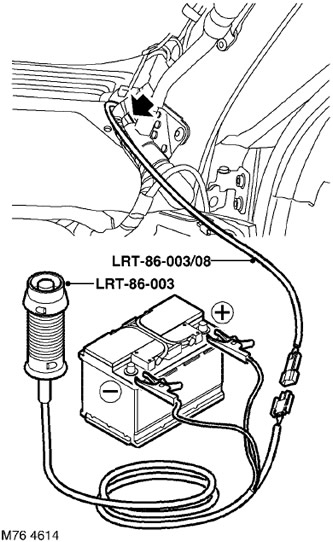

5. Свържете прикрепващия кабел LRT-86-003/08 към въздушната възглавница.

6. Прикрепете приспособлението LRT-86-003 към края на кабела LRT-86-003/08.

7. Прикрепете приспособлението LRT-86-003 към батерията.

ПРЕДУПРЕЖДЕНИЕ: Уверете се, че всички хора са на поне 15 м от модула на въздушната възглавница.

8. За да активирате въздушната възглавница, натиснете бутона за захранване на корпуса на устройството.

9. Изключете устройството от батерията.

ПРЕДУПРЕЖДЕНИЕ: При разгъване частите на въздушната възглавница стават много горещи и могат да причинят изгаряния. Изчакайте 30 минути след задействане, преди да докоснете модула на въздушната възглавница.

10. Изключете кабела от въздушната възглавница.
