Сензор за страничен удар (Range Rover 3)

Съдържание: Демонтаж ⇩ Сглобяване ⇩

Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.

ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.

ПРЕДУПРЕЖДЕНИЕ: Преди да работите със системи за пасивна безопасност, трябва внимателно да прочетете съответната техническа документация.

ПРЕДУПРЕЖДЕНИЕ: Винаги отстранявайте и двете клеми на акумулатора, преди да работите по пасивните предпазни системи (SRS). Първо изключете "отрицателната" клема. Никога не смесвайте кабелите, когато свързвате към батерията.

Демонтаж

1. Спазвайте всички правила за безопасност при работа с пасивни системи за безопасност.

ОБЩА ИНФОРМАЦИЯ, Мерки за безопасност при работа със системата на въздушните възглавници (SRS).

2. Отстранете облицовката на B-колоната "B" от купето.

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Облицовка - "В" колона - горна.

3. Отстранете предните и задните скоби за килими.

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТОСТИ, Фиксираща подложка - лицева част на мокет.

4. Отстранете винта Torx, закрепващ макарата на предпазния колан към колоната "B" и преместете макарата настрани.

5. Отстранете 2-те скоби, закрепващи скобата за пода на килима към колоната "B" и свалете скобата.

[Оригиналният източник на статията е уебсайтът LRMAN.ru]

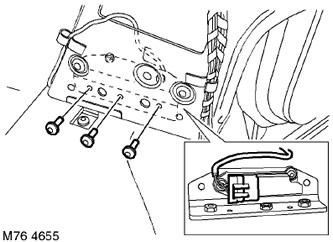

6. Отстранете и изхвърлете 3-те Torx винта, закрепващи скобата на сензора за страничен удар към колона "B".

7. Освободете кабела от скобите и отстранете блока от конектора на сензора за страничен удар.

8. Отстранете сензора за страничен удар и скобата на сензора от "B" колона.

Сглобяване

ЗАБЕЛЕЖКА: Ако трябва да смените SRS компонент, трябва да запишете баркода за новия компонент.

1. Инсталирайте сензора за страничен удар и скобата на сензора на колона "B", закрепете кабела на сензора със скоби и свържете кабелния блок към конектора на сензора.

2. Инсталирайте нови винтове в отворите на скобата на сензора за страничен удар и ги затегнете с въртящ момент от 8 Nm.

3. Инсталирайте прибиращата макара на колона "B", монтирайте винта Torx и го затегнете с въртящ момент от 31 Nm.

4. Инсталирайте централната скоба за килим и я закрепете към централната стойка със скоби.

5. Монтирайте предните и задните скоби за килими.
