Съдържание: Демонтаж ⇩ Сглобяване ⇩
Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.
ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.
ПРЕДУПРЕЖДЕНИЕ: Преди да работите по системите за пасивна безопасност, трябва внимателно да прочетете съответната техническа документация.
ПРЕДУПРЕЖДЕНИЕ: Винаги отстранявайте и двете клеми на акумулатора, преди да работите по пасивните предпазни системи (SRS). Първо изключете "отрицателната" клема. Никога не смесвайте кабелите, когато свързвате към батерията.
Демонтаж
1. Спазвайте всички правила за безопасност при работа с пасивни системи за безопасност.
ОБЩА ИНФОРМАЦИЯ, Мерки за безопасност при работа със системата на въздушните възглавници (SRS).
2. Отстранете напречната греда на контролния панел.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Табло - поддръжка.
3. Отстранете сенника.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Сенник.
4. Свалете перилата.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Интериорен парапет.
5. Отстранете уплътненията на вратата, за да освободите таванта.
6. Отстранете горната облицовка на B-колона "B" на каросерията.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Облицовка - "В" колона - горна.
7. Отстранете горната облицовка на "D" колоната на тялото.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Облицовки - "D" колона - горна.
8. Отстранете облицовката на Е-колоната на купето.
АВТОМОБИЛНИ ИНТЕРИОРНИ ДЕТАЙЛИ, РЕМОНТНИ ДЕЯТОСТИ, Декоративни лайстни - задна "Е" колона на купето.
9. Свалете задната конзола от тавана.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Задна горна конзола.
Материалът е взет от посочения уебсайт [www.lrman.ru]
10. Отстранете 2-та винта, закрепващи облицовката на тавана.
11. Внимателно спуснете ръба на облицовката на тавана, за да получите достъп до монтажа на въздушната възглавница (пердето).

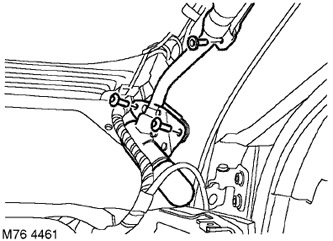

12. Отстранете 2-та винта Torx, закрепващи модула на въздушната възглавница тип завеса към колона "А".
13. Отстранете винта Torx, закрепващ материала на въздушната възглавница към колоната "A".
14. Отстранете винта Torx, закрепващ материала на въздушната възглавница (завесата) към колана на горната част на тялото.
15. Освободете 4-те монтажни скоби на модула на въздушната възглавница.
16. Отстранете модула на въздушната възглавница.
ПРЕДУПРЕЖДЕНИЕ: Съхранявайте модела въздушна възглавница с отваряемата страна нагоре. Ако въздушна възглавница се съхранява със страната за отваряне надолу, случайното отваряне ще доведе до изхвърляне на въздушната възглавница нагоре с достатъчна сила, за да причини сериозно нараняване.
ПРЕДУПРЕЖДЕНИЕ: Съхранявайте въздушните възглавници или обтегачите на определено място. Ако няма такова място, съхранявайте тези предмети в багажника или багажното отделение на автомобила, като информирате техника за това.
Сглобяване
ЗАБЕЛЕЖКА: Ако трябва да смените компонент на предпазна система, трябва да запишете баркода за новия компонент.
1. Внимателно монтирайте въздушната възглавница и затегнете скобите.
2. Прикрепете въздушната възглавница (пердето) към горния колан на каросерията и към "А" колона, като затегнете закрепващите винтове с въртящ момент от 10 Nm.
3. Инсталирайте и затегнете винтовете на облицовката на тавана.
4. Поставете обратно задната конзола.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Задна горна конзола.
5. Поставете отново горната облицовка на B-колона "B" на купето.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Облицовка - "В" колона - горна.
6. Поставете отново горната облицовка на каросерията на D-колоната.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Облицовки - "D" колона - горна.
7. Поставете отново облицовката на E-колоната на каросерията.
АВТОМОБИЛНИ ИНТЕРИОРНИ ДЕТАЙЛИ, РЕМОНТНИ ДЕЯТОСТИ, Декоративни лайстни - задна "Е" колона на купето.
8. Инсталирайте перила.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Интериорен парапет.
9. Монтирайте сенника.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Сенник.
10. Поставете отново напречната греда на контролния панел.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Табло - поддръжка.
11. Поставете уплътненията на вратата.
12. Свържете клемите на батерията, първо "положителната" клема.
