Разгръщане на въздушната възглавница на волана извън автомобила (Range Rover 3)

Тези инструкции са предназначени да помогнат на оторизирания сервизен персонал при безопасното изхвърляне на модулите на въздушните възглавници.

Разгръщане на въздушната възглавница

ПРЕДУПРЕЖДЕНИЕ: Преди да работите по системите за пасивна безопасност, трябва внимателно да прочетете съответната техническа документация.

1. Спазвайте всички правила за безопасност при работа с пасивни системи за безопасност.

ОБЩА ИНФОРМАЦИЯ, Мерки за безопасност при работа със системата на въздушните възглавници (SRS).

2. Отстранете модула на въздушната възглавница от волана.

За да се ЗАПАЗИ СИСТЕМА ЗА ВОДАЧА И ПЪТНИЦИТЕ, РЕМОНТНИ РАБОТИ, Модул на airbag - на волана.

3. Проверете състоянието на устройството LRT-86-003 и кабелите, доставени с него.

4. Затегнете скобата LRT-86-007/02 в менгеме. Менгемето трябва да захване скобата над долния фланец, за да предотврати движението на скобата нагоре поради детонация. Затегнете менгемето.

5. Инсталирайте LRT-86-007/02 върху скобата. две скоби LRT-86-007/05 и ги закрепете с болтове.

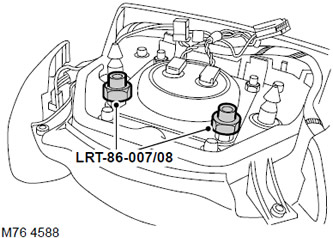

6. Инсталирайте и закрепете 2 приспособления LRT-86-007/08 към долните фиксиращи щифтове на въздушната възглавница.

7. Инсталирайте въздушната възглавница на скобите LRT-86-007/05. и го обезопасете.

8. Свържете кабела на инструмента LRT-86-003/05 към въздушната възглавница.

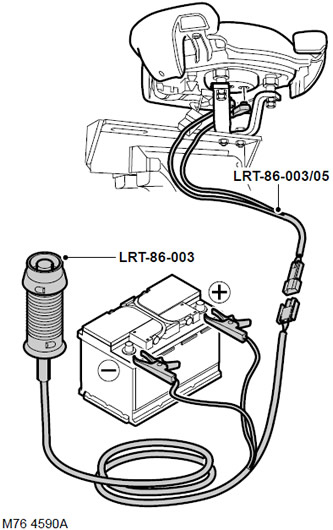

9. Прикрепете приспособлението LRT-86-003 към другия край на кабела LRT-86-003/05.

10. Прикрепете приспособлението LRT-86-003 към батерията.

ПРЕДУПРЕЖДЕНИЕ: Уверете се, че всички хора са на разстояние най-малко 15 метра от модула на въздушната възглавница.

11. За да активирате въздушната възглавница, натиснете бутона за захранване на корпуса на устройството.

12. Изключете устройството от батерията.

ПРЕДУПРЕЖДЕНИЕ: При разгъване частите на въздушната възглавница стават много горещи и могат да причинят изгаряния. Изчакайте 30 минути след задействане, преди да докоснете модула на въздушната възглавница.

13. Изключете кабела от въздушната възглавница.

14. Извадете модула на въздушната възглавница от скобата и го поставете в запечатана торба за по-късно изхвърляне.

15. Избършете скобата с влажна кърпа и я извадете от менгемето.

16. Изхвърлете използвания модул на въздушната възглавница в определено място за изгаряне на отпадъци.
