Сензор за скорост на задните колела (Defender 2007+)

Премахване

ПРЕДУПРЕЖДЕНИЕ: Не подменяйте сензора, без първо да го отстраните, почистите, инсталирате отново и проверите отново.

1. Повдигнете автомобила на 2-колонков асансьор.

2. Свалете двете задни колела.

3. Отстранете трите болта, закрепващи всеки щит на спирачния диск към главините.

4. Отстранете двата щита.

5. Отстранете двете скоби, закрепващи кабелния сноп на сензора към външните краища на моста.



6.

ПРЕДУПРЕЖДЕНИЕ: Не подменяйте сензора, без първо да го отстраните, почистите, инсталирате отново и проверите отново.

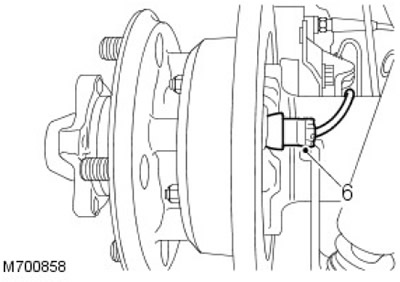

Внимателно отстранете двата сензора от главините.

(Оригиналната статия можете да намерите тук LRman.ru)

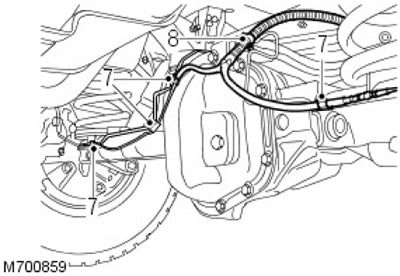

7. Разхлабете четирите скоби, закрепващи кабелния сноп на сензора към моста.





8. Разхлабете скобата, закрепваща електрическия кабелен сноп към диференциала.

9. Разхлабете трите скоби, закрепващи електрическия кабелен сноп към страничния елемент на шасито.

10. Изключете електрическия конектор на сензора.

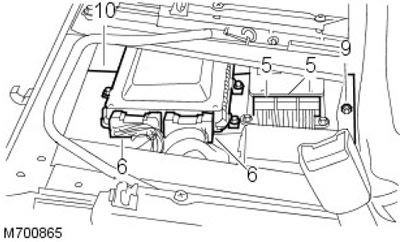

11. Отстранете сензорния модул с кабелния сноп.

Монтиране

1. Инсталирайте сензорния модул с електрическия кабелен сноп на автомобила и свържете електрическия конектор.

2. Нанесете смазка и на двата сензора.

3.

ВНИМАНИЕ: Почистете сензорите старателно, преди да ги инсталирате.

Внимателно монтирайте двата сензора върху главините.

4. С помощта на скоби закрепете електрическия сноп към оста и диференциала.

5. С помощта на скоби закрепете кабелния сноп към моста.

6. С помощта на скоби закрепете кабелния сноп към шасито.



7. Инсталирайте двата щита на главините и ги закрепете с болтове.

8. Монтирайте задните колела и ги затегнете до 130 Nm.

9. Спуснете автомобила.
