Облицовка на облегалката на задната седалка (лявата страна) (Range Rover 3)

Демонтаж

1. Отстранете тапицерията на основата на седалката.

СЕДАЛКИ, РЕМОНТ, Панел на основата на задната седалка.

2. Свалете механизма за сгъване на седалката.

СЕДАЛКИ, РЕМОНТ, Панти задни странични седалки.

3. Отстранете тапицерията на задната облегалка.

(Статията е копирана от уебсайта: LRMAN.RU)

СЕДАЛКИ, РЕМОНТ, Облегалка на задната седалка.

4. Отстранете винта Torx, свързващ рамката на облегалката и възглавницата на седалката. Разделете рамките една от друга.

5. Отстранете модула на подложката на предния подлакътник.

СЕДАЛКИ, РЕМОНТ, Подлакътник на задна седалка предна облицовка.

6. Изключете конектора от системата за отопление на седалката.

7. Освободете капака от щипките и го махнете.

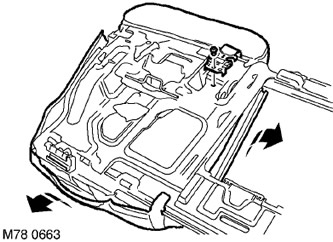

8. Свалете тапицерията на седалката отстрани и отпред на седалката.



9. Повдигнете тапицерията и възглавницата на седалката и отстранете и изхвърлете винта Torx, закрепващ опората на предпазния колан към рамката на автомобила.

10. Издърпайте предпазния колан през възглавницата на седалката и тапицерията и отстранете основата на седалката.



11. Отстранете 2-та винта, закрепващи подложката на предпазния колан, и отстранете подложката.

12. Отстранете подложките, закрепващи калъфа на възглавницата към страните и основата на рамката.

13. Внимателно освободете 4-те закопчалки, закрепващи тапицерията на бутона за заключване на седалката, и свалете тапицерията.

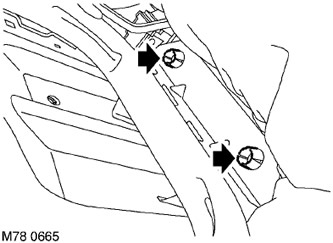

14. Свалете тапицерията и възглавницата на облегалката, за да получите достъп до водачите на облегалката за глава.



15. Освободете 3-те закопчалки, закрепващи водачите на облегалката за глава към рамката на седалката и отстранете водачите.

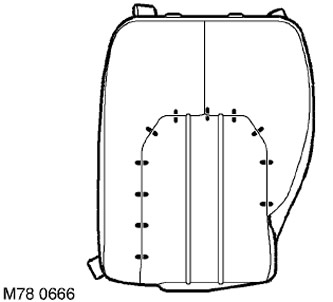

16. Отстранете тапицерията и възглавницата от рамката и издърпайте колана през възглавницата.

17. Освободете 16-те пръстена, закрепващи тапицерията към възглавницата и свалете тапицерията.

Сглобяване

1. Поставете покривалото върху възглавницата и го закрепете с 15 пръстена.

2. Прекарайте колана през тапицерията и възглавницата и монтирайте възглавницата върху рамката на седалката.

3. Инсталирайте и закрепете водачите на облегалката за глава в облегалката на седалката.

4. Поставете и закрепете капака на бутона за освобождаване на седалката.

5. Прикрепете подложките, закрепващи тапицерията на възглавницата към страната и основата на рамката.

6. Поставете капака на предпазния колан и го закрепете с винтовете.

7. Прекарайте предпазния колан през комплекта тапицерия и възглавница.

8. Поставете предпазния колан върху рамката, поставете винта Torx и го затегнете с въртящ момент от 48 Nm.

9. Прикрепете капака на седалката отстрани и отпред на седалката.

10. Свържете конектора за отопление на седалката.



11. Инсталирайте модула на предната подложка с подлакътника.

СЕДАЛКИ, РЕМОНТ, Подлакътник на задна седалка предна облицовка.

12. Подравнете рамката на облегалката и рамката на възглавницата на седалката, монтирайте винта Torx от лявата страна и го затегнете с въртящ момент от 25 Nm.

13. Монтирайте подложката на задната облегалка.

СЕДАЛКИ, РЕМОНТ, Облегалка на задната седалка.

14. Монтирайте механизма за сгъване на седалката.

СЕДАЛКИ, РЕМОНТ, Панти задни странични седалки.

15. Монтирайте облицовката на основата на седалката.

СЕДАЛКИ, РЕМОНТ, Панел на основата на задната седалка.
