Лебедка - снятие и установка (Дефендер 2007+)

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Для упрощения процедуры установки запомните схему прокладки кабелей и места расположение зажимов жгутов проводов.

1. Обратитесь к процедуре: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

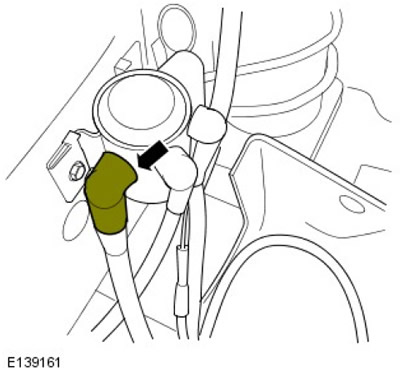

2.


3.

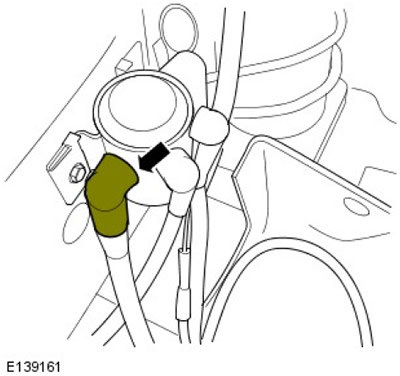

ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждения элементов используйте дополнительный ключ при ослаблении и затяжке клемм.

4.


5. Обратитесь к процедуре: Решетка радиатора (501-08 Наружная отделка, Снятие и установка).



6.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные стойки.

Поднимите и подоприте автомобиль.

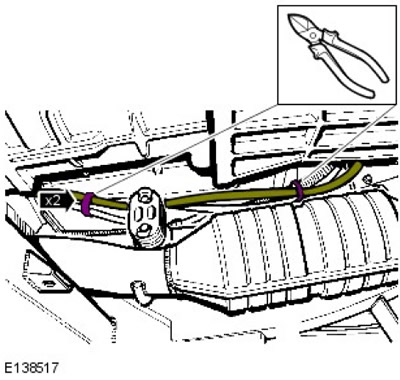

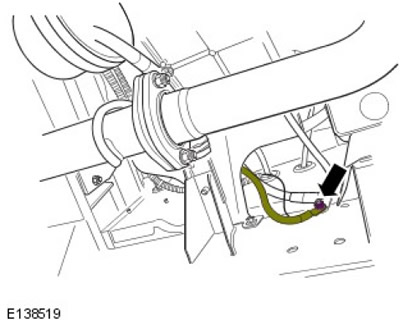

7.


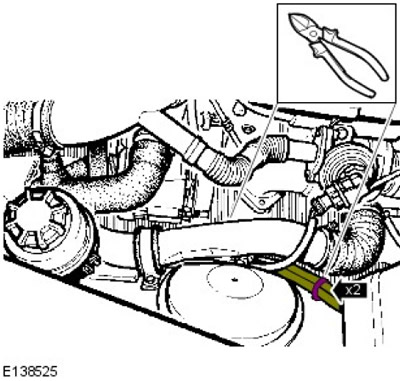

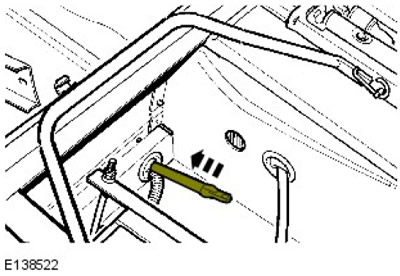

8.


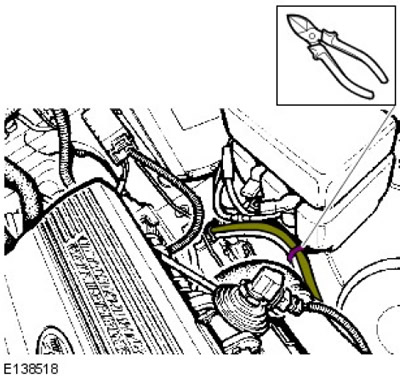

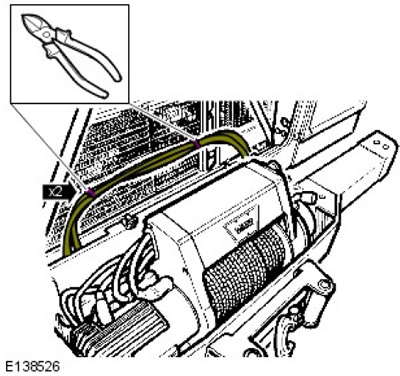

9.


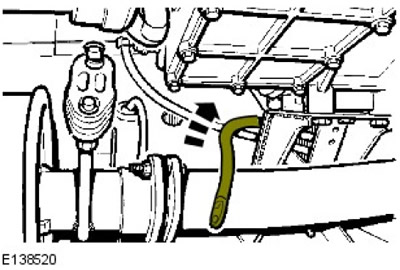

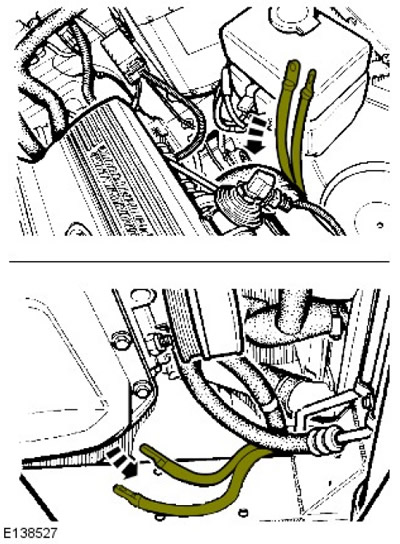

10.


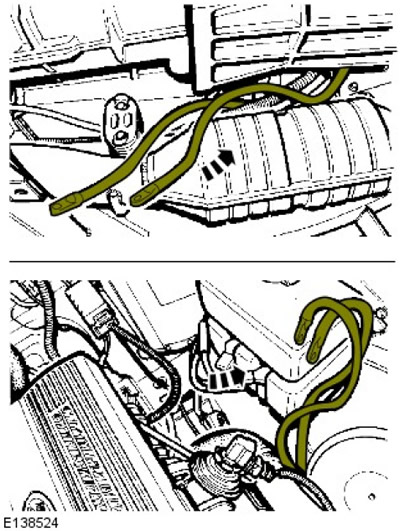

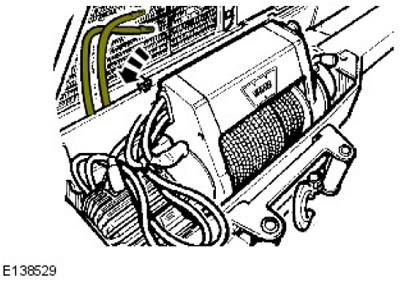

11.


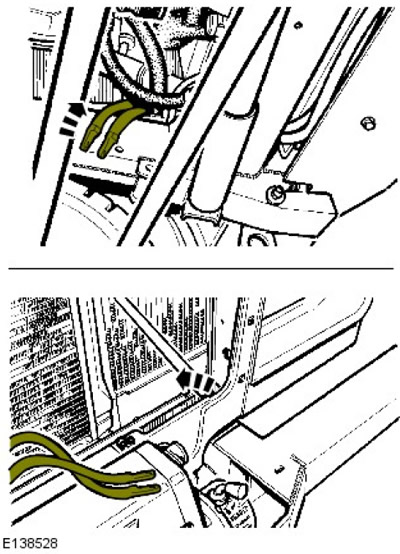

12.


13.


14.


15.


16.


17.


18.


19.

ПРЕДУПРЕЖДЕНИЕ: Эта операция выполняется с помощником.

Установка

1.

ПРЕДУПРЕЖДЕНИЕ: Эта операция выполняется с помощником.

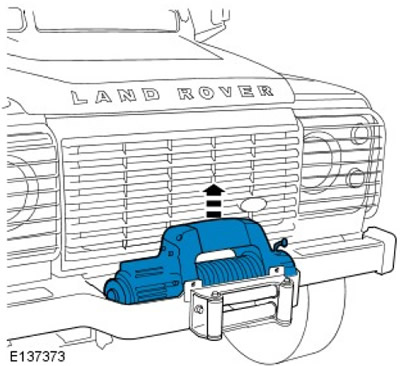

Установите лебедку.

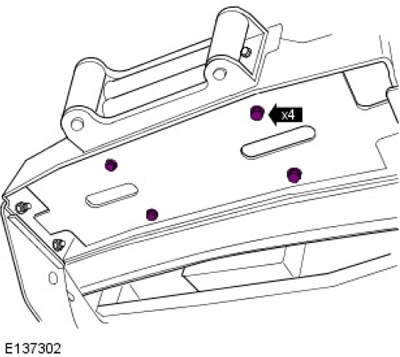

2. Затяните болты моментом 40 Нм.

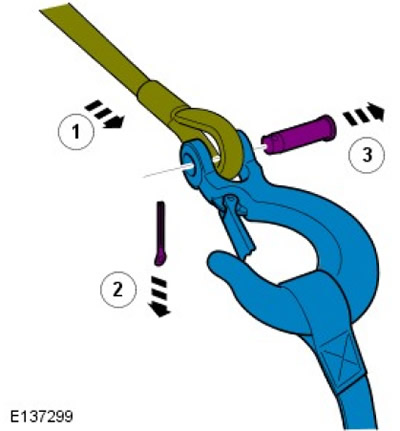

3. Установите крюк лебедки.

4.

Предостережения:

• Проложите кабели по схеме, которую вы составили при снятии.
• Установите зажимы в места, отмеченные при снятии.

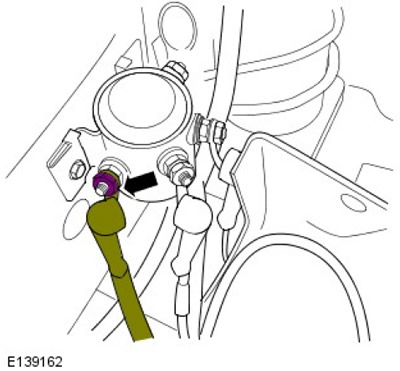

Подсоедините кабели питания и массы лебедки.

5. Затяните с усилием 25 Нм.



6. Подсоедините кабель питания лебедки к аккумуляторной батарее.



7.

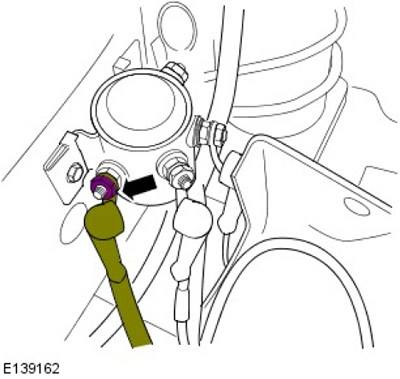

ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждения элементов используйте дополнительный ключ при ослаблении и затяжке клемм.

Затяните моментом 7,3 Нм.



8.


9. Обратитесь к процедуре: Решетка радиатора (501-08 Наружная отделка, Снятие и установка).

10. Обратитесь к процедуре: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
