Электронные части двигателя Land Rover Defender 90/110/130

Спецификации электронных органов управления
Моменты затяжки Позиция Nm lb-ft Датчик положения коленчатого вала (CKP) 7 5 Датчик положения распределительного вала (СМР) 9 7 Датчик температуры головки цилиндров (CHT) 10 7 Датчик абсолютного...

Описание и принцип действия электронных органов управления

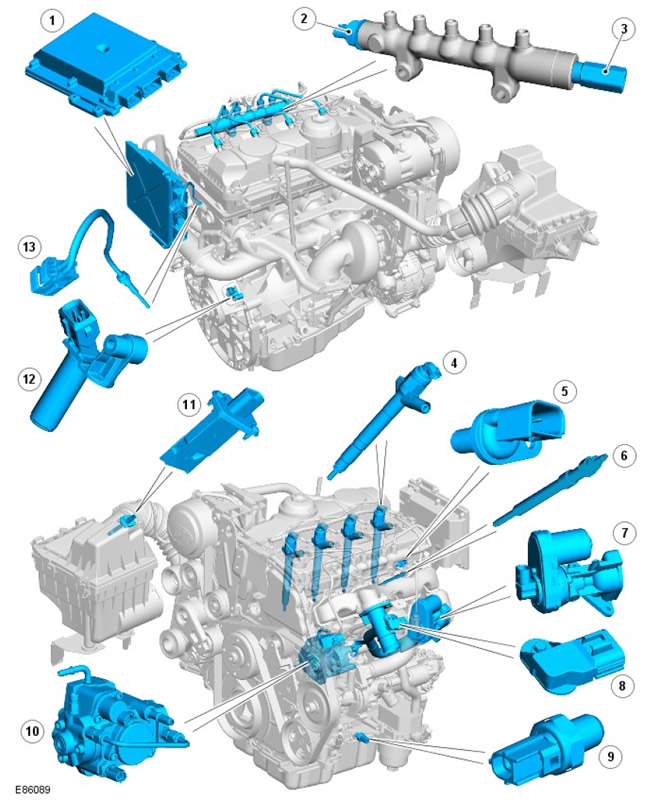

Расположение элементов, лист 1 Поз. № запасной части Наименование 1 - блок управления двигателем (ECM) 2 - Датчик давления топлива 3 - Клапан ограничения давления 4 - Инжекторы 5 - Датчик положение...

Диагностика и проверки электронных органов управления
Осмотр и проверка 1. Проверьте жалобу клиента. 2. Визуально осмотрите на наличие очевидных механических и электрических неисправностей. Визуальная проверка Механические элементы Электрооборудование...

Датчик абсолютного давления и температуры во впускном коллекторе (MAPT)

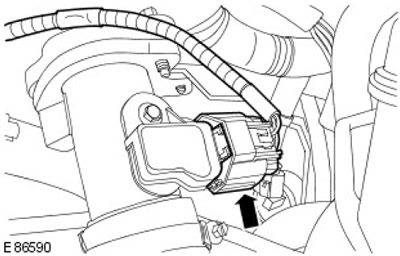

Снятие 1. Рассоедините штекерный разъем датчика абсолютного давления и температуры во впускном коллекторе (MAPT). 2. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки. Снимите...

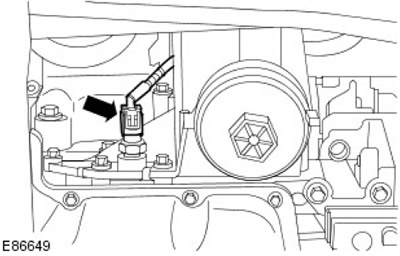

Датчик давления моторного масла (EOP) - снятие и установка

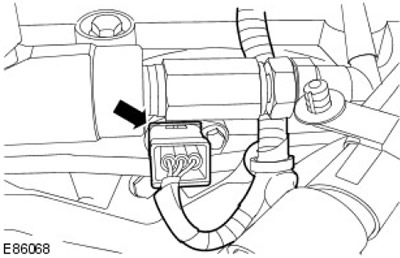

Снятие 1. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к главе: Подъем автомобиля (100-02 Поддомкрачивание и подъем автомобиля на подъемнике, Описание и принцип...

Датчик массового расхода воздуха (MAF) - снятие и установка

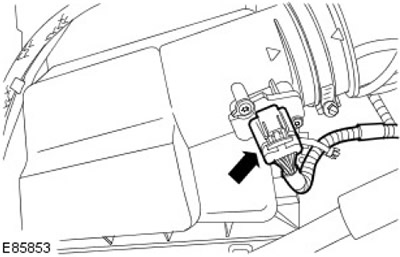

Снятие 1. Отсоедините электрический разъем датчика массового расхода воздуха (MAF). 2. Снимите датчик MAF. Выверните два винта. Снимите уплотнительное кольцо и отправьте его на утилизацию. Установка...

Датчик положения коленчатого вала (CKP) - снятие и установка
Снятие 1. Снимите крышку. 2. Рассоедините электрический разъем датчика положения коленчатого вала (CKP). 3. Снимите датчик СКР и отбракуйте его. Выверните болт. Установка 1. ПРИМЕЧАНИЕ: Двигатель...

Датчик положения педали акселератора (APP) - снятие и установка

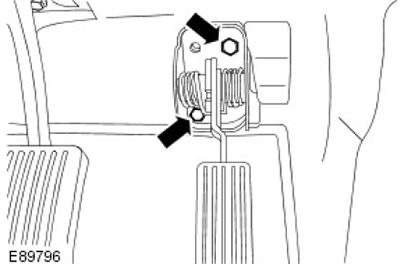

Снятие ПРИМЕЧАНИЕ: Датчик положения педали акселератора объединен с педалью акселератора в сборе, его разборка не допускается. 1. С посторонней помощью освободите датчик положения педали акселератора...

Датчик положения распределительного вала (СМР) - снятие и установка
Снятие 1. Отсоедините электрический разъем датчика положения распределительного вала (CMP). 2. Снимите датчик положения распределительного вала (СМР). Выверните болт. Снимите уплотнительное кольцо и...

Датчик температуры головки цилиндров (СНТ) - снятие и установка
Специальный инструмент(ы) Торцевая головка для датчика CHT 303-680 Снятие 1. Снимите кожух двигателя. За дополнительной информацией обратитесь к главе: Крышка двигателя (501-05 Отделка салона, Снятие...

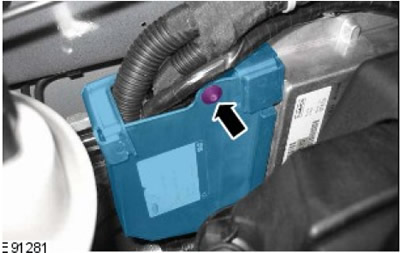

Модуль управления двигателем (ECM) - снятие и установка
Снятие ПРЕДОСТЕРЕЖЕНИЕ: Когда устанавливается новый блоку управления двигателем (ECM), следует подключить к автомобилю диагностическую систему, одобренную компанией Land Rover, и следовать процедурам...

Спецификации системы запуска
Моменты затяжки Описание Nm lb-ft Болты крепления стартера 35 26 Гайка положительного провода аккумуляторной батареи стартера 12 9 Гайка кабеля соленоида стартера 8 6 Гайка опорного кронштейна...

Описание и принцип действия системы запуска

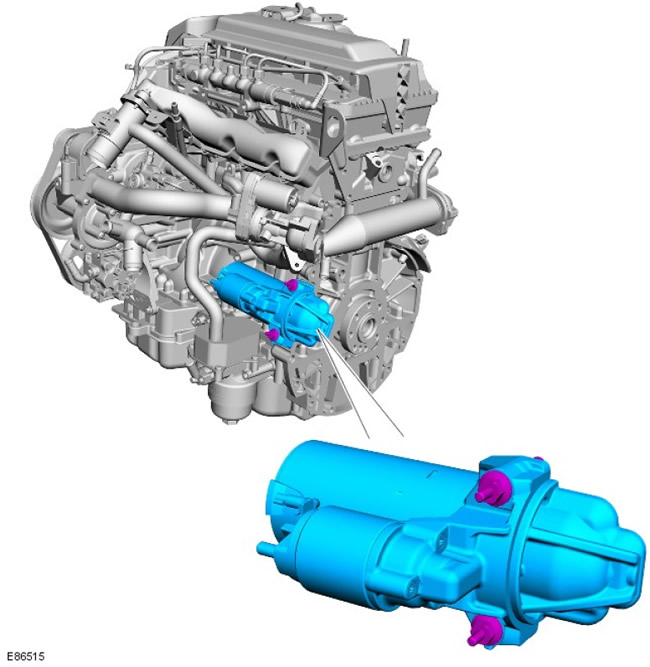

Расположение элементов Обзор Стартер мощностью 2,0 кВт выполнен по традиционной схеме с соосным расположением вала электродвигателя и ведущей шестерни и верхним расположением тягового реле. Тип...

Диагностика и проверки системы запуска
Осмотр и проверка 1. Проверьте жалобу клиента. 2. Визуально проверьте наличие очевидных признаков механических или электрических повреждений. Визуальная проверка Механические элементы...

Стартер - снятие и установка
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода...

Спецификации системы свечей подогрева

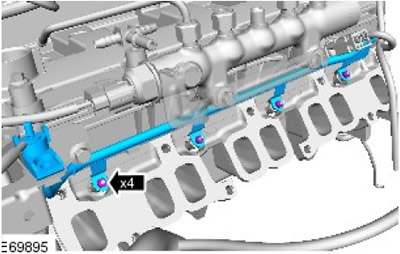

Моменты затяжки Элемент Nm lb-ft Гайки жгута электропроводки свечей подогрева 2 1 Свечи подогрева 13 10

Описание и принцип действия системы свечей подогрева

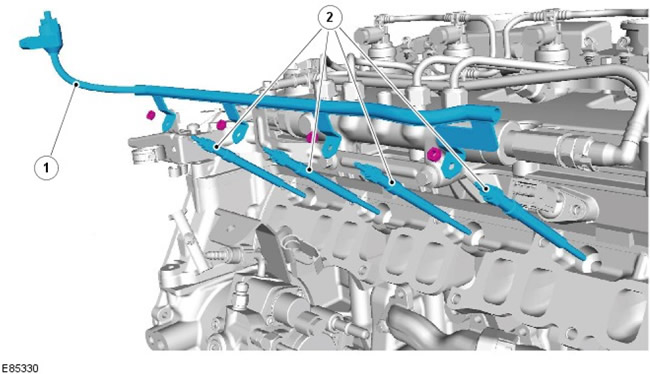

Расположение элементов Поз. № запасной части Наименование 1 - Провод свечей подогрева 2 - Свеча (и) подогрева Обзор Свечи подогрева располагаются сбоку на головке цилиндров и служат для облегчения...

Диагностика и проверки системы свечей подогрева
Осмотр и проверка 1. Проверьте жалобу клиента. 2. Визуально проверьте наличие очевидных признаков механических или электрических повреждений. Визуальная проверка Электрооборудование: Контрольная...

Свеча подогрева - снятие и установка
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода...
