Система подачи топлива автомобиля Land Rover Defender 90/110/130

Описание и принцип действия системы подачи топлива

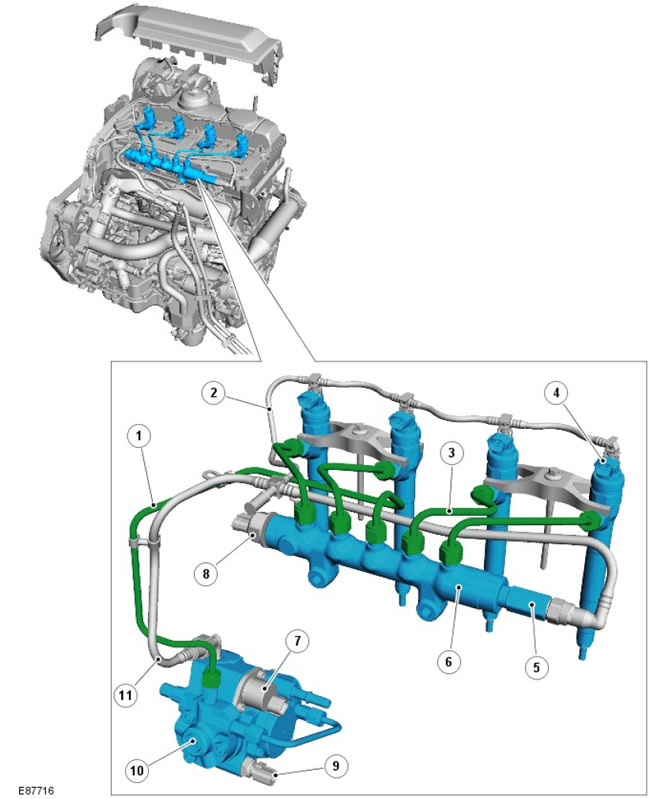

Расположение элементов Поз. № запасной части Наименование 1 - Топливопровод высокого давления 2 - Дренажный топливопровод 3 - Топливопровод высокого давления 4 - Топливная форсунка 5 - Клапан...

Система низкого давления
Насос низкого давления Насос низкого давления встроен в ТНВД и используется для подачи топлива из топливного бака через топливный фильтр (за дополнительной информацией обратитесь к разделу,...

Система высокого давления

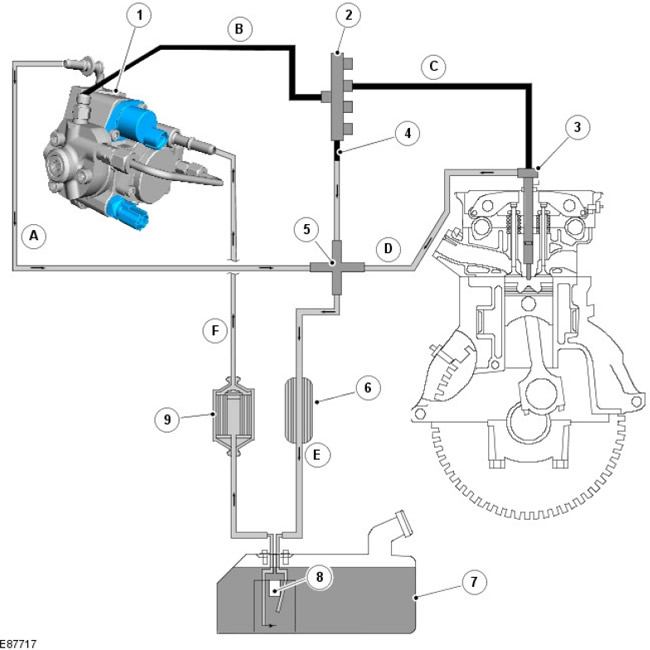

Расположение элементов Поз. № запасной части Наименование A - Возврат топлива от насоса высокого давления B - Топливопровод высокого давления C - Топливопровод высокого давления D - Дренажный...

Очистка элементов системы впрыскивания топлива
Общее оборудование Пневматический вакуумный пистолет. 1. Предупреждения: Не выполняйте какой-либо ремонт топливной системы при работающем двигателе. Давление топлива в системе может достигать 1700...

Топливный насос - снятие и установка
Специальный инструмент(ы) Съемник/ приспособление для установки масляного уплотнения коленчатого вала 303-679 Инструмент для стопорения звездочки топливного насоса 303-1151 Приспособление для...

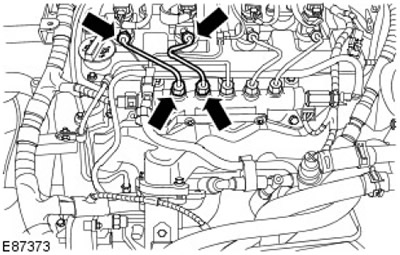

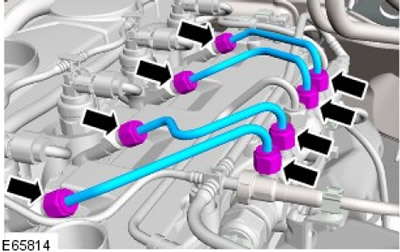

Топливный коллектор - снятие и установка
Общее оборудование Пневматический вакуумный пистолет. Снятие Предупреждения: В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые...

Топливная форсунка - снятие и установка
Снятие Предупреждения: В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва....

Предохранительный топливный клапан - снятие и установка
Снятие Предупреждения: В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва....

Клапан дозировки топлива - снятие и установка
Снятие Предупреждения: В ходе данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва. Запрещается иметь...

Диагностика и проверки системы подачи топлива
Осмотр и проверка ПРЕДУПРЕЖДЕНИЕ: При работе с топливной системой соблюдайте все соответствующие меры предосторожности. Несоблюдение этого предупреждения может привести к травматическим последствиям....

Спецификации системы подачи топлива
Моменты затяжки Описание Nm lb-ft Зажимной болт топливной форсунки A — Ниппельные соединения питающего топливопровода высокого давления Стадия 1 5 4 Стадия 2 35 26 Предохранительный топливный клапан...

Спецификации турбокомпрессора
Моменты затяжки Описание Nm lb-ft Болты воздуховода турбокомпрессора 23 17 Гайки турбокомпрессора 23 17 Возвратный маслопровод турбокомпрессора 10 7 Питающий маслопровод турбокомпрессора 35 26 Гайки...

Описание и принцип действия турбокомпрессора

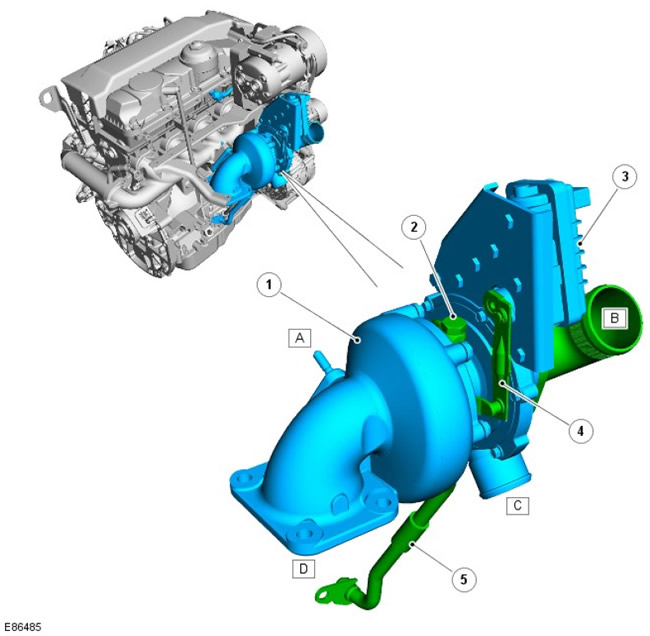

Расположение элементов Поз. № запасной Наименование д части Соединение выпускного коллектора B - Соединение воздухозабора C - Соединение интеркулера (промежуточного охладителя наддувочного воздуха) D...

Диагностика и проверки турбокомпрессора
Осмотр и проверка 1. Предупреждения: При следующих проверках может возникнуть необходимость работы вблизи от горячих деталей. Пользуйтесь соответствующими средствами защиты. Несоблюдение этого...

Турбокомпрессор - снятие и установка

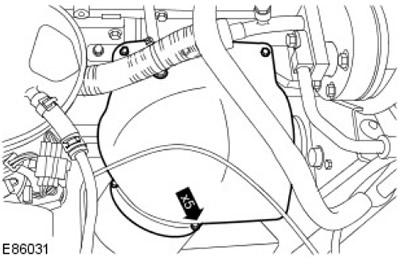

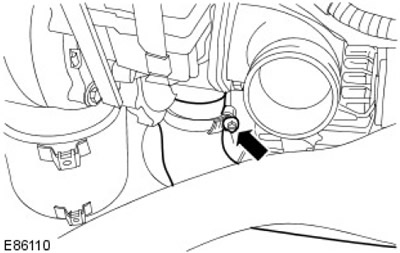

Снятие 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. Поднимите и подоприте автомобиль. За...

Шток привода турбокомпрессора - снятие и установка
Снятие ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки. 1. Снимите теплозащитный экран турбокомпрессора. 2. Предостережения: Не прилагайте усилия, которое может...

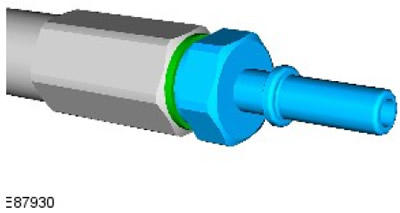

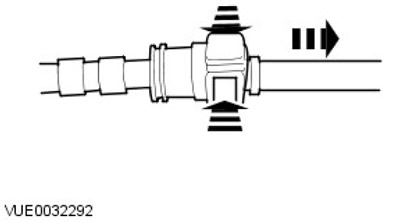

Быстродействующая муфта

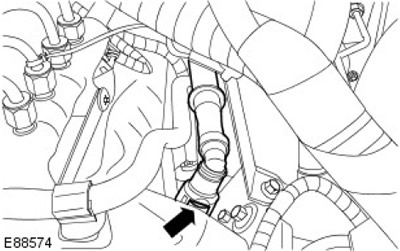

Общие процедуры Предупреждения: По завершении ремонтных работ необходимо осмотреть топливную систему и проверить наличие утечек. Несоблюдение этого указания может привести к травме. Запрещается иметь...

Выпуск воздуха из топливной системы низкого давления
Специальный инструмент(ы) Ручной нагнетательный насос 310-110 Предупреждения: По завершении ремонтных работ необходимо осмотреть топливную систему и проверить наличие утечек. Несоблюдение этого...

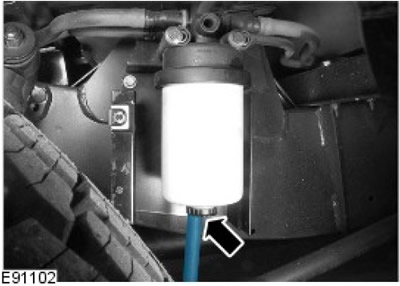

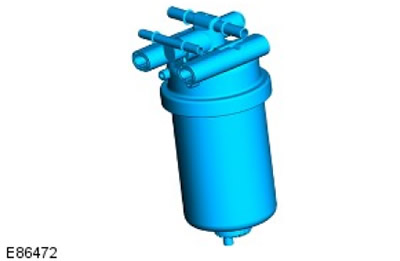

Клапан слива конденсата из топливного фильтра дизельного двигателя
Общие процедуры Предупреждения: В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Примите все необходимые меры по предотвращению возгорания и взрыва. Запрещается...

Опорожнение топливного бака
Общие процедуры 1. Снимите крышку аккумулятора. 2. Отсоедините от аккумулятора оба провода, начав с провода массы. ПРЕДУПРЕЖДЕНИЕ: Пары топлива легко воспламеняются, а в закрытых помещениях...
