Топливный коллектор - снятие и установка (Дефендер 2007+)

Общее оборудование

Пневматический вакуумный пистолет.

Снятие

Предупреждения:

• В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва.
• Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми элементами, имеющими отношение к топливу, или в непосредственной близости от таких элементов. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
• Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
• При попадании топлива в глаза промойте их холодной водой или специальным раствором для промывания глаз и незамедлительно обратитесь за медицинской помощью.
• Тщательно мойте руки после работы с топливом, поскольку продолжительный контакт топлива с кожей может вызвать раздражение. При возникновении раздражения обратитесь за медицинской помощью.
• Не выполняйте какой-либо ремонт топливной системы при работающем двигателе. Давление топлива в системе может достигать 2000 бар. Несоблюдение этого указания может привести к травме.

Предостережения:

• Оборудование для впрыска дизельного топлива изготавливается с очень точными допусками и очень малыми зазорами. Поэтому при работе с этими узлами требуется соблюдать абсолютную чистоту.
• Обязательно вставляйте новые заглушки во все открытые отверстия и трубопроводы. Несоблюдение этого указания может привести к проникновению грязи в систему впрыскивания топлива.
• Обязательно выполняйте процедуру очистки перед проведением любого ремонта элементов системы впрыска топлива. Несоблюдение этого указания может привести к проникновению грязи в систему впрыскивания топлива.
• Не расстыковывайте электрические разъемы топливных форсунок при работающем двигателе. Невыполнение этого требования может привести к серьезной поломке двигателя.
• Обеспечьте в зоне станции технического обслуживания, в которой работают с автомобилем, максимальную чистоту и отсутствие пыли. Грязь и пыль, образующаяся при работе со сцеплением, тормозами или в результате механической обработки или сварки, может вызвать загрязнение топливной системы и позднее привести к неполадкам.

1. Отсоедините провод "массы" от аккумуляторной батареи.



За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. Снимите кожух двигателя.

За дополнительной информацией обратитесь к главе: Крышка двигателя (501-05 Отделка салона, Снятие и установка).

3. Используя пылесос, удалите инородный материал с питающих топливопроводов высокого давления, топливных коллекторов и топливного насоса высокого давления.

За дополнительной информацией обратитесь к главе: Очистка элементов системы впрыскивания топлива (303-04A Подача топлива и органы управления - Дизельный двигатель ID4 2.4L, Общие процедуры).

4.

Предостережения:

• Не допускайте ударов по уплотнительной линзе питающего топливопровода высокого давления, так как это может вызвать повреждение концов магистрали и привести к проникновению грязи в систему впрыска топлива.
• Заглушите все отверстия. Используйте новые колпачки.

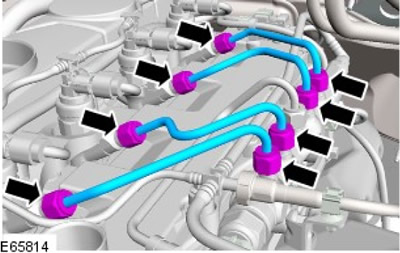

Снимите 4 питающих топливопровода высокого давления и отбракуйте их.



5.

Предостережения:

• Не допускайте ударов по уплотнительной линзе питающего топливопровода высокого давления, так как это может вызвать повреждение концов магистрали и привести к проникновению грязи в систему впрыска топлива.
• Заглушите все отверстия. Используйте новые колпачки.

Снимите питающий топливопровод высокого давления и отбракуйте его.

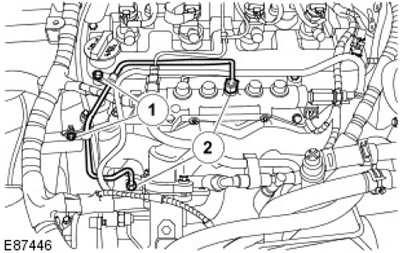

• 1. Освободите зажимы.
• 2. Снимите питающий топливопровод топливного коллектора.

6.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

Отсоедините электрический разъем датчика давления в топливном коллекторе (FRP) и возвратный топливопровод.

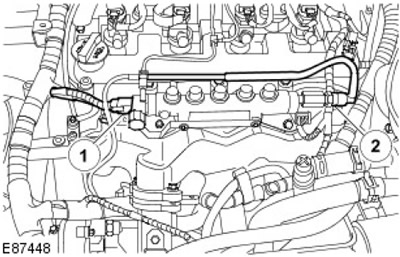

• 1. Отсоедините электрический разъем датчика FRP.
• 2. Отсоедините возвратный топливопровод топливного коллектора.

7. Снимите впускной коллектор.

За дополнительной информацией обратитесь к главе: Впускной коллектор (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

8. Снимите топливную рампу.

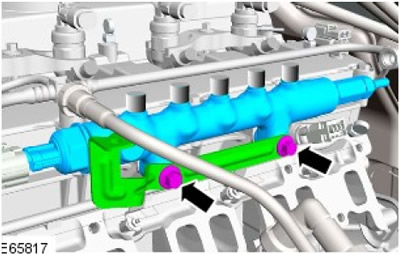

• Выверните два болта.
• Снимите кронштейн.

Установка

Предупреждения:

• В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва.
• Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми элементами, имеющими отношение к топливу, или в непосредственной близости от таких элементов. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
• Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
• При попадании топлива в глаза промойте их холодной водой или специальным раствором для промывания глаз и незамедлительно обратитесь за медицинской помощью.
• Тщательно мойте руки после работы с топливом, поскольку продолжительный контакт топлива с кожей может вызвать раздражение. При возникновении раздражения обратитесь за медицинской помощью.
• Не выполняйте какой-либо ремонт топливной системы при работающем двигателе. Давление топлива в системе может достигать 2000 бар. Несоблюдение этого указания может привести к травме.

Предостережения:

• Оборудование для впрыска дизельного топлива изготавливается с очень точными допусками и очень малыми зазорами. Поэтому при работе с этими узлами требуется соблюдать абсолютную чистоту.
• Обязательно вставляйте новые заглушки во все открытые отверстия и трубопроводы. Несоблюдение этого указания может привести к проникновению грязи в систему впрыскивания топлива.
• Обязательно выполняйте процедуру очистки перед проведением любого ремонта элементов системы впрыска топлива. Несоблюдение этого указания может привести к проникновению грязи в систему впрыскивания топлива.
• Не расстыковывайте электрические разъемы топливных форсунок при работающем двигателе. Невыполнение этого требования может привести к серьезной поломке двигателя.
• Обеспечьте в зоне станции технического обслуживания, в которой работают с автомобилем, максимальную чистоту и отсутствие пыли. Грязь и пыль, образующаяся при работе со сцеплением, тормозами или в результате механической обработки или сварки, может вызвать загрязнение топливной системы и позднее привести к неполадкам.

1.

ПРЕДОСТЕРЕЖЕНИЕ: На этой стадии затяните болты только усилием руки.

ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

Установите топливный коллектор.

• Установите кронштейн.
• Вверните болты, но не затягивайте их.

2.

Предостережения:

• Надавливайте на питающий топливопровод высокого давления, чтобы при подсоединении держать уплотнительные линзы в контакте с конусами топливных форсунок и топливного коллектора.
• Не допускайте ударов по уплотнительным линзам питающего топливопровода высокого давления, так как это может вызвать повреждение концов магистрали и привести к проникновению грязи в систему впрыска топлива.
• На этой стадии затяните соединения только усилием руки.

ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

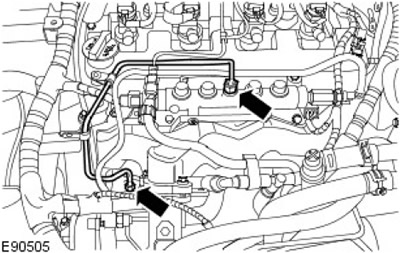

Установите новый питающий топливопровод высокого давления, но не фиксируйте окончательно.

3.

Предостережения:

• Надавливайте на питающий топливопровод высокого давления, чтобы при подсоединении держать уплотнительные линзы в контакте с конусами топливных форсунок и топливного коллектора.
• Не допускайте ударов по уплотнительным линзам питающего топливопровода высокого давления, так как это может вызвать повреждение концов магистрали и привести к проникновению грязи в систему впрыска топлива.
• На этой стадии затяните соединения только усилием руки.

ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

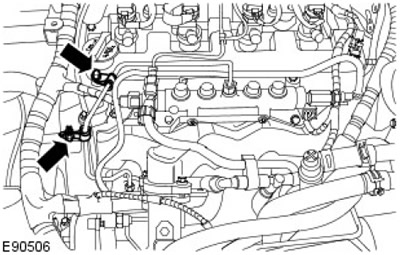

Установите новые питающие топливопроводы высокого давления, но не закрепляйте их окончательно.

4. Закрепите топливный коллектор.

• Стадия 1: Затяните болты усилием 8 Нм.
• Стадия 2: Затяните болты (момент затяжки 23 Нм).

5. Закрепите топливопроводы высокого давления.

• Стадия 1: Затяните соединение (момент затяжки 5 Нм).
• Стадия 2: Затяните соединение (момент затяжки 35 Нм).

6. Закрепите питающий топливопровод топливного коллектора.

• Стадия 1: Затяните соединение (момент затяжки 5 Нм).
• Стадия 2: Затяните соединение (момент затяжки 35 Нм).

7. Затяните (момент затяжки 10 Нм).



8. Установите на место впускной коллектор.



За дополнительной информацией обратитесь к главе: Впускной коллектор (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

9. Подсоедините электрический разъем датчика FRP.
10.

ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

Подсоедините обратный топливопровод.

11. Установите на место крышку двигателя.

За дополнительной информацией обратитесь к главе: Крышка двигателя (501-05 Отделка салона, Снятие и установка).

12. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

13. Проверьте топливную систему на отсутствие утечек с помощью диагностической системы, одобренной компанией Land Rover.
