Топливная форсунка - снятие и установка (Дефендер 2007+)

Снятие

Предупреждения:

• В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва.
• Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми элементами, имеющими отношение к топливу, или в непосредственной близости от таких элементов. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
• Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
• При попадании топлива в глаза промойте их холодной водой или специальным раствором для промывания глаз и незамедлительно обратитесь за медицинской помощью.
• Тщательно мойте руки после работы с топливом, поскольку продолжительный контакт топлива с кожей может вызвать раздражение. При возникновении раздражения обратитесь за медицинской помощью.
• Не выполняйте какой-либо ремонт топливной системы при работающем двигателе. Давление топлива в системе может достигать 2000 бар. Несоблюдение этого указания может привести к травме.

Предостережения:

• Оборудование для впрыска дизельного топлива изготавливается с очень точными допусками и очень малыми зазорами. Поэтому при работе с этими узлами требуется соблюдать абсолютную чистоту.
• Обязательно вставляйте новые заглушки во все открытые отверстия и трубопроводы. Несоблюдение этого указания может привести к проникновению грязи в систему впрыскивания топлива.
• Обязательно выполняйте процедуру очистки перед проведением любого ремонта элементов системы впрыска топлива. Несоблюдение этого указания может привести к проникновению грязи в систему впрыскивания топлива.
• Не расстыковывайте электрические разъемы топливных форсунок при работающем двигателе. Невыполнение этого требования может привести к серьезной поломке двигателя.
• Обеспечьте в зоне станции технического обслуживания, в которой работают с автомобилем, максимальную чистоту и отсутствие пыли. Грязь и пыль, образующаяся при работе со сцеплением, тормозами или в результате механической обработки или сварки, может вызвать загрязнение топливной системы и позднее привести к неполадкам.

1. Отсоедините провод "массы" от аккумуляторной батареи.



За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. Снимите кожух двигателя.

За дополнительной информацией обратитесь к главе: Крышка двигателя (501-05 Отделка салона, Снятие и установка).

3. Используя пылесос, удалите инородный материал с питающих топливопроводов высокого давления, топливных коллекторов и топливного насоса высокого давления.

За дополнительной информацией обратитесь к главе: Очистка элементов системы впрыскивания топлива (303-04A Подача топлива и органы управления - Дизельный двигатель ID4 2.4L, Общие процедуры).

4.

Предостережения:

• Не допускайте ударов по уплотнительной линзе питающего топливопровода высокого давления, так как это может вызвать повреждение концов магистрали и привести к проникновению грязи в систему впрыска топлива.
• Заглушите все отверстия. Используйте новые колпачки.

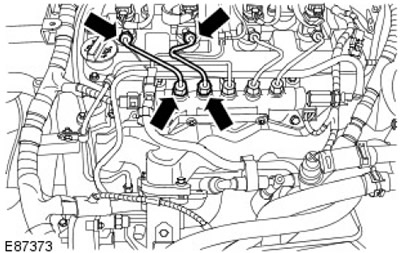

Снимите 2 питающих топливопровода высокого давления и отбракуйте их.

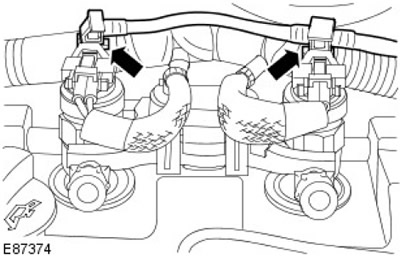

5. Освободите жгут проводов топливных форсунок.

• 1. Рассоедините электрические разъемы топливных форсунок (2 шт.).
• 2. Отпустите два зажима.

6.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

Освободите возвратный топливопровод.

• Снимите 2 зажима.
• Снимите и выбросите 2 уплотнительных кольца.

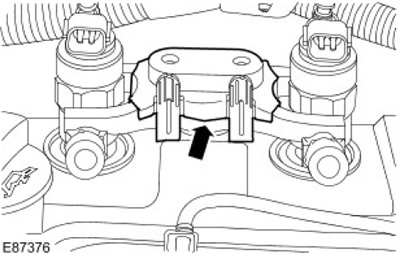

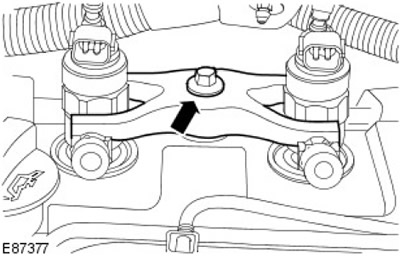

7. Снимите крышку зажима топливной форсунки.



8.

ПРИМЕЧАНИЕ: Отметьте расположение зажимного штифта форсунки.

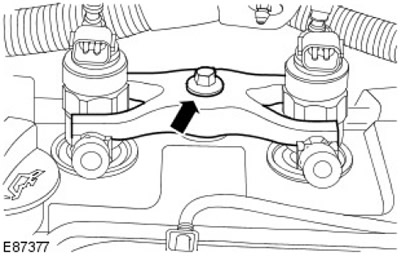

Снимите зажим топливной форсунки. Выверните и отбракуйте болт.



9.

Предостережения:

• Заглушите все отверстия. Используйте новые колпачки.
• Убедитесь, что топливные форсунки демонтированы. Несоблюдение этого требования может привести к повреждению автомобиля.

(Статья скопирована с данного ресурса: LRMAN.ru)

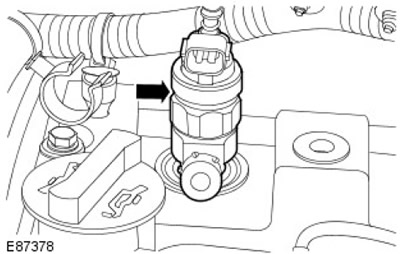

Снимите топливный инжектор.

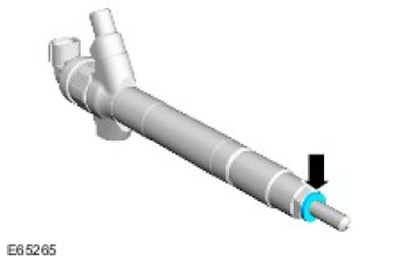

10. Снимите и отбракуйте уплотнительные шайбы с обеих топливных форсунок.

Установка

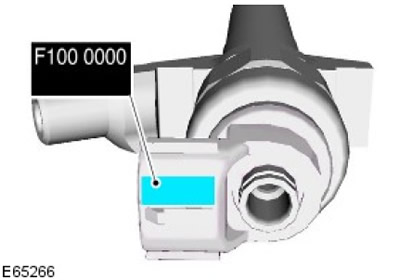

1. Если необходимо установить новую форсунку, запишите идентификационный код топливной форсунки.

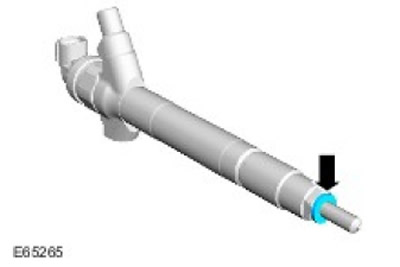

2. Установите новые уплотнительные шайбы на обе форсунки.



3.

ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

Установите топливные форсунки.

4.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что зажим топливной форсунки установлен правильно. Несоблюдение этого требования может привести к повреждению автомобиля.

Установите зажим топливной форсунку.

• Стадия 1: Затяните новый болт усилием 6 Нм.
• Стадия 2: Затяните еще на 180 градусов.

5. Установите крышку зажима топливной форсунки.

6.

ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

Присоедините возвратный топливопровод.

• Установите новые уплотнительные кольца.
• Установите зажимы.

7. Закрепите жгут проводов топливных форсунок.

• 1. Состыкуйте штекерные разъемы топливных форсунок.
• 2. Закрепите хомутами.

8.

ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

Закрепите топливопроводы высокого давления.

• Стадия 1: Затяните соединение (момент затяжки 5 Нм).
• Стадия 2: Затяните соединение (момент затяжки 35 Нм).

9. Установите на место крышку двигателя.



За дополнительной информацией обратитесь к главе: Крышка двигателя (501-05 Отделка салона, Снятие и установка).

10. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

11. Проверьте топливную систему на отсутствие утечек с помощью диагностической системы, одобренной компанией Land Rover.

12. Выполните процедуру калибровка топливных форсунок с использованием диагностической системы, одобренной компанией Land Rover.
