Топливный коллектор 4.0L (Дискавери 3)

Специальный инструмент

Приспособление для размыкания пружинных замков топливной системы 310-044

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Не курите и не допускайте присутствия зажженной сигареты или открытого огня любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Существует опасность возгорания воспламеняющихся паров. Несоблюдение этих инструкций может привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми элементами, имеющими отношение к топливу, или в непосредственной близости от таких элементов. Существует опасность возгорания воспламеняющихся паров. Несоблюдение этих инструкций может привести к травме.

1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите впускной коллектор. Для получения дополнительной информации обратитесь к Впускной коллектор (30.15.02)

3. Отсоедините питающий топливопровод. Выверните болт.

4.

ПРЕДОСТЕРЕЖЕНИЕ: В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Примите все необходимые меры по предотвращению возгорания и взрыва.

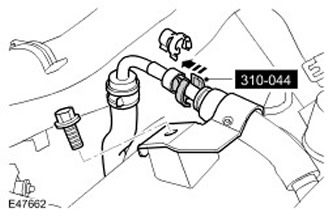

Отсоедините топливопровод с помощью специального инструмента.

• Положите гигроскопическую ткань для впитывания пролитой жидкости
• Сожмите быстродействующую муфту.

5.

ПРЕДОСТЕРЕЖЕНИЕ: В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Примите все необходимые меры по предотвращению возгорания и взрыва.

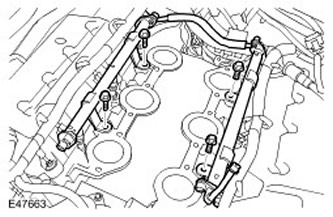

Снимите топливную рампу.

• Выверните 4 болта.
• Положите гигроскопическую ткань для впитывания пролитой жидкости.

6. Освободите и снимите топливные форсунки. Снимите и отбракуйте уплотнительные кольца топливных форсунок.



7. Снимите клапан Шредера.

• Выверните 2 болта с головкой Torx.
• Отбракуйте кольцевое уплотнение.

Установка

1. Установите клапан Шредера.

• Очистите контактные поверхности деталей.
• Установите новое кольцевое уплотнение.
• Затяните болты (момент затяжки 6 Нм).

2. Очистите детали.

3 . Установите топливную рампу.

• Установите уплотнительные кольца топливных форсунок.
• Смажьте уплотнительные кольца.
• Затяните болты (момент затяжки 25 Нм).

4. Присоедините топливопровод к топливной рампе.

• Очистите контактные поверхности деталей.
• Установите зажим.
• Затяните болт (момент затяжки 6 Нм).

5. Установите впускной коллектор. Для получения дополнительной информации обратитесь к Впускной коллектор (30.15.02)

6. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
