Отделка салона и кузова автомобиля Land Rover Discovery 3
Спецификация отделки салона
Спецификации моментов затяжки Наименование Nm lb-ft Нижня я точка крепления ремней безопасности к болту с головкой Torx сиденья 40 30 Втулка стойки для опоры задней двери 25 18 Винт с головкой Torx...
Спецификации моментов затяжки Наименование Nm lb-ft Нижня я точка крепления ремней безопасности к болту с головкой Torx сиденья 40 30 Втулка стойки для опоры задней двери 25 18 Винт с головкой Torx...
Верхняя панель отделки стойки B
Снятие 1. Переведите систему SRS в безопасный режим. Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания. 2. Снимите...
Снятие 1. Переведите систему SRS в безопасный режим. Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания. 2. Снимите...

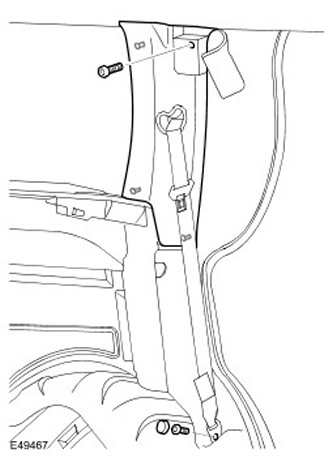

Верхняя панель отделки стойки C

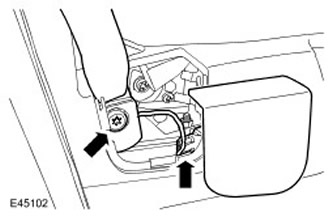

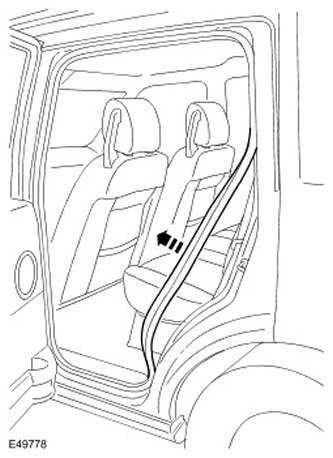

Снятие 1. Откиньте назад спинку заднего сиденья. 2. Снимите уплотнитель проема двери. 3. Снимите нижнее крепление ремня безопасности. Выверните и выбросите болт с головкой Torx. 4. Снимите крышку...
Снятие 1. Откиньте назад спинку заднего сиденья. 2. Снимите уплотнитель проема двери. 3. Снимите нижнее крепление ремня безопасности. Выверните и выбросите болт с головкой Torx. 4. Снимите крышку...

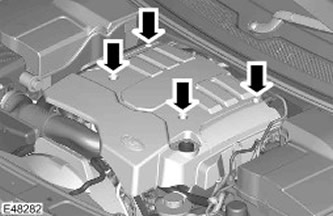

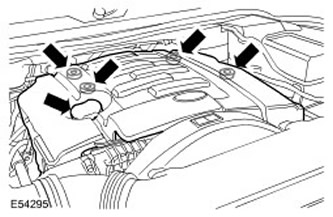

Крышка двигателя 2.7L
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите крышку двигателя. Отверните крышку маслозаливной...
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите крышку двигателя. Отверните крышку маслозаливной...
Крышка двигателя 4.0L
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Отверните крышку маслозаливной горловины. 3. ПРИМЕЧАНИЕ:...
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Отверните крышку маслозаливной горловины. 3. ПРИМЕЧАНИЕ:...

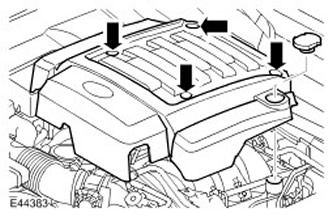

Крышка двигателя 4.4L
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите крышку двигателя. Отверните крышку маслозаливной...
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите крышку двигателя. Отверните крышку маслозаливной...

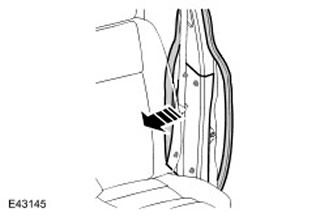

Нижняя панель отделки стойки B
Снятие 1. Снимите нижнюю панель отделки стойки "В". Освободите уплотнитель с обоих сторон нижней панели отделки стойки "В". Освободите 4 зажима. 2. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если...
Снятие 1. Снимите нижнюю панель отделки стойки "В". Освободите уплотнитель с обоих сторон нижней панели отделки стойки "В". Освободите 4 зажима. 2. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если...
Нижняя панель отделки стойки C
Снятие 1. Откиньте спинку заднего сиденья. 2. Снимите уплотнитель проема двери. 3. Снимите крепление ремня безопасности. Выверните и выбросите болт. 4. Снимите уплотнение проема задней двери. 5....
Снятие 1. Откиньте спинку заднего сиденья. 2. Снимите уплотнитель проема двери. 3. Снимите крепление ремня безопасности. Выверните и выбросите болт. 4. Снимите уплотнение проема задней двери. 5....
Снятие и установка обшивки потолка

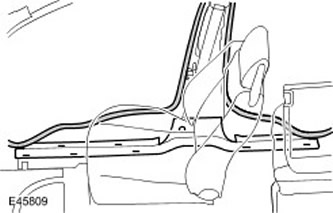

Снятие 1. Снимите обе верхние панели отделки передней стойки кузова. Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26) 2. Снимите обе верхние панели отделки...
Снятие 1. Снимите обе верхние панели отделки передней стойки кузова. Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26) 2. Снимите обе верхние панели отделки...
Панель отделки задней боковой части кузова
Снятие 1. Откиньте спинку заднего сиденья. 2. Снимите уплотнитель проема двери. 3. Снимите крепление ремня безопасности. Выверните и выбросите болт. 4. Снимите уплотнение проема задней двери. 5....
Снятие 1. Откиньте спинку заднего сиденья. 2. Снимите уплотнитель проема двери. 3. Снимите крепление ремня безопасности. Выверните и выбросите болт. 4. Снимите уплотнение проема задней двери. 5....
Панель отделки задней двери
Снятие 1. ВНИМАНИЕ: Сначала освободите 2 нижних зажима с помощью технологических отверстий. Установите крышку поручня. Освободите 4 зажима. 2. Выверните винт крепления троса дистанционного управления...
Снятие 1. ВНИМАНИЕ: Сначала освободите 2 нижних зажима с помощью технологических отверстий. Установите крышку поручня. Освободите 4 зажима. 2. Выверните винт крепления троса дистанционного управления...
Панель отделки задней двери багажного отделения
Снятие 1. Снимите верхнюю панель отделки задней двери. Снимите 4 крышки винтов. Выверните 4 винта. Освободите 2 зажима. 2. ВНИМАНИЕ: Чтобы не повредить красочное покрытие, постоянно поддерживайте...
Снятие 1. Снимите верхнюю панель отделки задней двери. Снимите 4 крышки винтов. Выверните 4 винта. Освободите 2 зажима. 2. ВНИМАНИЕ: Чтобы не повредить красочное покрытие, постоянно поддерживайте...
Панель отделки переднего дверного проема

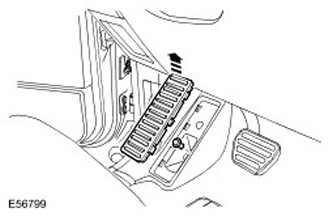

Снятие 1. Снимите панель отделки накладки переднего порога. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27) 2. Сторона водителя: выверните...
Снятие 1. Снимите панель отделки накладки переднего порога. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27) 2. Сторона водителя: выверните...
Панель отделки передней двери

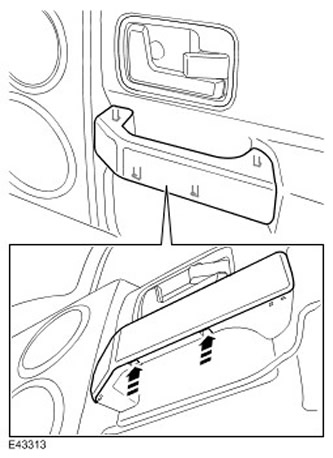

Снятие 1. ВНИМАНИЕ: Сначала освободите 2 нижних зажима с помощью технологических отверстий. Установите крышку поручня. Освободите 4 зажима. 2. Освободите панель отделки передней двери. Снимите 2...
Снятие 1. ВНИМАНИЕ: Сначала освободите 2 нижних зажима с помощью технологических отверстий. Установите крышку поручня. Освободите 4 зажима. 2. Освободите панель отделки передней двери. Снимите 2...
Панель отделки поднимаемой двери багажного отделения
Снятие 1. Снимите панель отделки двери багажного отделения. Выверните винт. Освободите 11 зажимов. 2. Снимите панель отделки фиксатора двери багажного отделения. 3. ПРИМЕЧАНИЕ: Не выполняйте...
Снятие 1. Снимите панель отделки двери багажного отделения. Выверните винт. Освободите 11 зажимов. 2. Снимите панель отделки фиксатора двери багажного отделения. 3. ПРИМЕЧАНИЕ: Не выполняйте...

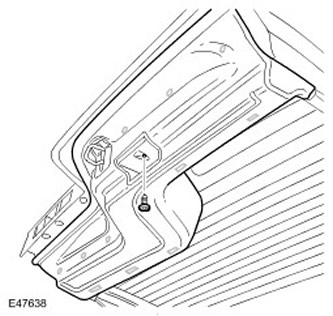

Панель отделки порога двери
Снятие 1. Снимите нижнюю панель отделки стойки "В". Для получения дополнительной информации обратитесь к Нижняя панель отделки стойки (76.13.29) 2. Снимите уплотнения проемов передней и задней дверей...
Снятие 1. Снимите нижнюю панель отделки стойки "В". Для получения дополнительной информации обратитесь к Нижняя панель отделки стойки (76.13.29) 2. Снимите уплотнения проемов передней и задней дверей...
Панель отделки стойки D

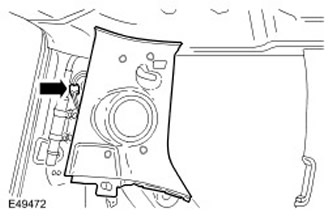

Снятие 1. Снимите нижнюю панель отделки задней стойки кузова Для получения дополнительной информации обратитесь к Нижняя панель отделки стойки (76.13.34) 2 . Для автомобилей с 7 сиденьями: освободите...
Снятие 1. Снимите нижнюю панель отделки задней стойки кузова Для получения дополнительной информации обратитесь к Нижняя панель отделки стойки (76.13.34) 2 . Для автомобилей с 7 сиденьями: освободите...
Панель отделки стойки А
Снятие 1. Освободите уплотнитель двери для получения доступа к верхней панели отделки стойки "А" и оконечной панели панели управления. 2. Снимите оконечную панель панели управления. Освободите зажим....
Снятие 1. Освободите уплотнитель двери для получения доступа к верхней панели отделки стойки "А" и оконечной панели панели управления. 2. Снимите оконечную панель панели управления. Освободите зажим....

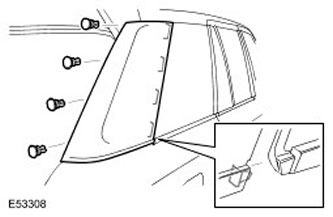

Молдинг заднего окна-форточки
Снятие 1. Откройте дверь багажного отделения. 2. Снимите нижнюю четверть окантовки заднего стекла. Освободите 4 зажима. Ослабьте крепление установочного штифта. Установка 1. Установите нижнюю...
Снятие 1. Откройте дверь багажного отделения. 2. Снимите нижнюю четверть окантовки заднего стекла. Освободите 4 зажима. Ослабьте крепление установочного штифта. Установка 1. Установите нижнюю...
Молдинг задней боковой панели кузова

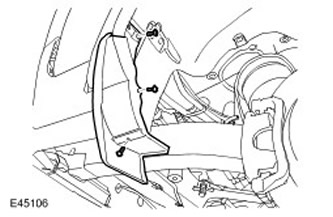

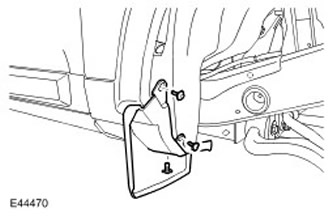

Снятие 1. Снимите брызговик. Выверните 3 винта. 2. Снимите молдинг задней боковой панели кузова. Снимите 3 зажима в нижней части молдинга. Освободите 6 зажимов задней боковой панели кузова. 3....
Снятие 1. Снимите брызговик. Выверните 3 винта. 2. Снимите молдинг задней боковой панели кузова. Снимите 3 зажима в нижней части молдинга. Освободите 6 зажимов задней боковой панели кузова. 3....
Молдинг левой стойки А

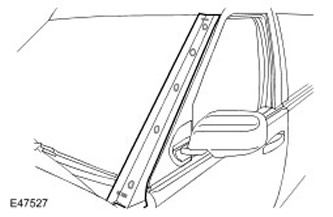

Снятие ПРИМЕЧАНИЕ: Данная процедура также применима к правому молдингу. 1. Откройте капот. Снимите молдинг стойки "А". Снимите и отбракуйте 5 зажимов. Установка 1. ПРИМЕЧАНИЕ: Нижний зажим является...
Снятие ПРИМЕЧАНИЕ: Данная процедура также применима к правому молдингу. 1. Откройте капот. Снимите молдинг стойки "А". Снимите и отбракуйте 5 зажимов. Установка 1. ПРИМЕЧАНИЕ: Нижний зажим является...
Накладка переднего крыла
Снятие 1. Снимите фару в сборе. Для получения дополнительной информации обратитесь к Фара в сборе (86.40.49) 2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на...
Снятие 1. Снимите фару в сборе. Для получения дополнительной информации обратитесь к Фара в сборе (86.40.49) 2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на...

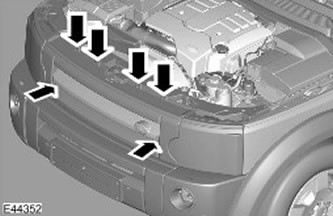

Решетка радиатора
Снятие 1. Снимите решетку радиатора. Откройте капот. Освободите 6 зажима. Установка 1. Установите элементы на место, действуя в обратной последовательности.
Снятие 1. Снимите решетку радиатора. Откройте капот. Освободите 6 зажима. Установка 1. Установите элементы на место, действуя в обратной последовательности.
