Стояночный тормоз автомобиля Land Rover Discovery 3
Спецификация стояночного тормоза
Общие технические условия Наименование Технические условия Изготовитель Continental Teves Модель/тип N5528001 Принцип действия Два троса стояночного тормоза с кабелем аварийного выключения,...
Общие технические условия Наименование Технические условия Изготовитель Continental Teves Модель/тип N5528001 Принцип действия Два троса стояночного тормоза с кабелем аварийного выключения,...
Расположение узлов и деталей
Наименование пункта Каталожный номер запасной части Описание 1 Датчик положения педали сцепления (только для моделей с механической коробкой передач) 2 Контрольные лампы стояночного тормоза (за...
Наименование пункта Каталожный номер запасной части Описание 1 Датчик положения педали сцепления (только для моделей с механической коробкой передач) 2 Контрольные лампы стояночного тормоза (за...
Переключатель стояночного тормоза
Наименование пункта Каталожный номер запасной части Описание 1 Крышка 2 Переключатель стояночного тормоза. 3 Винт крепления 4 Электрический разъем С помощью переключателя стояночного тормоза водитель...
Наименование пункта Каталожный номер запасной части Описание 1 Крышка 2 Переключатель стояночного тормоза. 3 Винт крепления 4 Электрический разъем С помощью переключателя стояночного тормоза водитель...
Барабанные тормозные механизмы
ПРИМЕЧАНИЕ: Показан правый тормоз, левый тормоз имеет аналогичную конструкцию. Наименование пункта Каталожный номер запасной части Описание 1 Тормозная колодка 2 Установочный штифт и зажим колодки 3...
ПРИМЕЧАНИЕ: Показан правый тормоз, левый тормоз имеет аналогичную конструкцию. Наименование пункта Каталожный номер запасной части Описание 1 Тормозная колодка 2 Установочный штифт и зажим колодки 3...
Тросы стояночного тормоза
Наименование пункта Каталожный номер запасной части Описание 1 Редуктор 2 Корпус блока управления стояночным тормозом 3 Гайка троса 4 Уплотнительная манжета 5 Резьбовое соединительное устройство 6...
Наименование пункта Каталожный номер запасной части Описание 1 Редуктор 2 Корпус блока управления стояночным тормозом 3 Гайка троса 4 Уплотнительная манжета 5 Резьбовое соединительное устройство 6...
Трос аварийного отпускания
Наименование пункта Каталожный номер запасной части Описание 1 Тяговое кольцо 2 Быстроразъемное соединение 3 Блок управления стояночным тормозом 4 Уплотнительная манжета 5 Пружина 6 Внутренний трос 7...
Наименование пункта Каталожный номер запасной части Описание 1 Тяговое кольцо 2 Быстроразъемное соединение 3 Блок управления стояночным тормозом 4 Уплотнительная манжета 5 Пружина 6 Внутренний трос 7...
Датчик положения педали сцепления
Наименование пункта Каталожный номер запасной части Описание 1 Главный цилиндр сцепления 2 Электрический разъем 3 Датчик положения педали сцепления Датчик положения педали сцепления передает сигнал...
Наименование пункта Каталожный номер запасной части Описание 1 Главный цилиндр сцепления 2 Электрический разъем 3 Датчик положения педали сцепления Датчик положения педали сцепления передает сигнал...
Индикаторы стояночного тормоза
Наименование пункта Каталожный номер запасной части Описание 1 Красный индикатор (за исключением автомобилей для рынка Северной Америки) 2 Желтый индикатор (за исключением автомобилей для рынка...
Наименование пункта Каталожный номер запасной части Описание 1 Красный индикатор (за исключением автомобилей для рынка Северной Америки) 2 Желтый индикатор (за исключением автомобилей для рынка...
Блок управления стояночным тормозом
Блок управления стояночным тормозом контролирует внешние и внутренние входные сигналы и регулирует натяжение тросов тормоза, управляя работой барабанных тормозных механизмов в соответствии с...
Блок управления стояночным тормозом контролирует внешние и внутренние входные сигналы и регулирует натяжение тросов тормоза, управляя работой барабанных тормозных механизмов в соответствии с...
Принцип работы стояночного тормоза
Стояночный тормоз можно включить в любой момент при условии, что аккумуляторная батарея обеспечивает достаточное напряжение. Чтобы разблокировать стояночный тормоз, должны выполняться некоторые...
Стояночный тормоз можно включить в любой момент при условии, что аккумуляторная батарея обеспечивает достаточное напряжение. Чтобы разблокировать стояночный тормоз, должны выполняться некоторые...
Схема управления ручником
ПРИМЕЧАНИЕ: A = постоянное проводное соединение; D = высокоскоростная шина CAN (сеть контроллера); N = среднескоростная шина CAN (сеть контроллера) Наименование пункта Каталожный номер запасной части...
ПРИМЕЧАНИЕ: A = постоянное проводное соединение; D = высокоскоростная шина CAN (сеть контроллера); N = среднескоростная шина CAN (сеть контроллера) Наименование пункта Каталожный номер запасной части...
Осмотр и проверка ручника
1. Проверьте жалобу клиента. 2. Визуально проверьте наличие очевидных механических и электрических неисправностей. Механические элементы Электрические элементы Состояние и установка троса(ов)...
1. Проверьте жалобу клиента. 2. Визуально проверьте наличие очевидных механических и электрических неисправностей. Механические элементы Электрические элементы Состояние и установка троса(ов)...
Указатель кодов неисправностей DTC
ПРИМЕЧАНИЕ: Универсальные сканирующие приборы могут не считывать перечисленные коды или могут считывать только 5-значные коды. Сопоставьте 5 цифр со сканирующего прибора с первыми 5-ю цифрами...
ПРИМЕЧАНИЕ: Универсальные сканирующие приборы могут не считывать перечисленные коды или могут считывать только 5-значные коды. Сопоставьте 5 цифр со сканирующего прибора с первыми 5-ю цифрами...
Приработка колодок стояночного тормоза
ПРИМЕЧАНИЕ: Данная процедура выполняется в том случае, если были установлены новые колодки стояночного тормоза, новые задние тормозные диски или если автомобиль двигался по глубокой грязи (не в воде)...
ПРИМЕЧАНИЕ: Данная процедура выполняется в том случае, если были установлены новые колодки стояночного тормоза, новые задние тормозные диски или если автомобиль двигался по глубокой грязи (не в воде)...

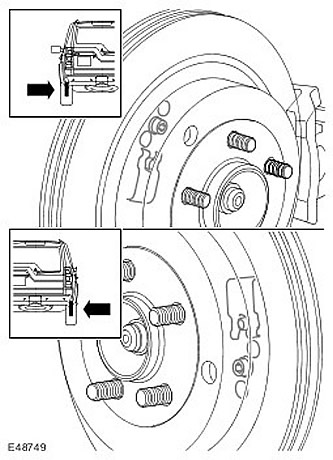

Регулировка колодок и накладок стояночного тормоза
ПРИМЕЧАНИЕ: Данная процедура выполняется в том случае, если были установлены новые колодки стояночного тормоза, новые задние тормозные диски или если автомобиль двигался по глубокой грязи (не в воде)...
ПРИМЕЧАНИЕ: Данная процедура выполняется в том случае, если были установлены новые колодки стояночного тормоза, новые задние тормозные диски или если автомобиль двигался по глубокой грязи (не в воде)...
Колодки стояночного тормоза
Снятие ПРИМЕЧАНИЕ: Если колодки стояночного тормоза или тормозные диски были сняты для получения доступа к другим деталям, процедуру приработки выполнять НЕ ТРЕБУЕТСЯ. 1. Используя диагностическую...
Снятие ПРИМЕЧАНИЕ: Если колодки стояночного тормоза или тормозные диски были сняты для получения доступа к другим деталям, процедуру приработки выполнять НЕ ТРЕБУЕТСЯ. 1. Используя диагностическую...
Левый трос механизма стояночного тормоза
Снятие ВНИМАНИЕ: Во избежание непреднамеренного включения стояночного тормоза и возможного повреждения исполнительного механизма перед началом работ извлеките плавкую вставку 8 из блока...
Снятие ВНИМАНИЕ: Во избежание непреднамеренного включения стояночного тормоза и возможного повреждения исполнительного механизма перед началом работ извлеките плавкую вставку 8 из блока...
Снятие и установка переключателя стояночного тормоза
Снятие 1. Снимите переключатель стояночного тормоза. Снимите крышку. Выверните винт крепления. Отсоедините электрический разъем. Установка 1. При установке выполните процедуру снятия в обратной...
Снятие 1. Снимите переключатель стояночного тормоза. Снимите крышку. Выверните винт крепления. Отсоедините электрический разъем. Установка 1. При установке выполните процедуру снятия в обратной...
Правый трос механизма стояночного тормоза
Снятие ВНИМАНИЕ: Во избежание непреднамеренного включения стояночного тормоза и возможного повреждения исполнительного механизма перед началом работ извлеките плавкую вставку 8 из блока...
Снятие ВНИМАНИЕ: Во избежание непреднамеренного включения стояночного тормоза и возможного повреждения исполнительного механизма перед началом работ извлеките плавкую вставку 8 из блока...
Привод стояночного тормоза - 2.7L Diesel
Снятие 1. ВНИМАНИЕ: Не включайте зажигание, если стояночный тормоз был переведен в установочное положение. Используя диагностическую систему, одобренную компанией Land Rover, переведите стояночный...
Снятие 1. ВНИМАНИЕ: Не включайте зажигание, если стояночный тормоз был переведен в установочное положение. Используя диагностическую систему, одобренную компанией Land Rover, переведите стояночный...
Привод стояночного тормоза — 4.0L/4.4L
Снятие 1. ВНИМАНИЕ: Не включайте зажигание, если стояночный тормоз был переведен в установочное положение. Используя диагностическую систему, одобренную компанией Land Rover, переведите стояночный...
Снятие 1. ВНИМАНИЕ: Не включайте зажигание, если стояночный тормоз был переведен в установочное положение. Используя диагностическую систему, одобренную компанией Land Rover, переведите стояночный...
