Оглавление: Желтый индикатор стояночного тормоза ⇩ Красный индикатор стояночного тормоза ⇩ Текстовые сообщения ⇩

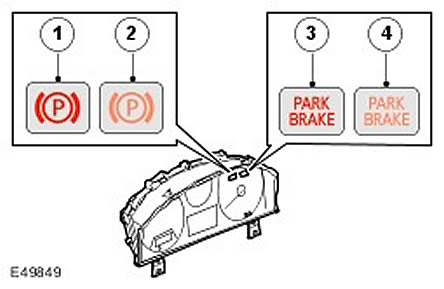

| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | Красный индикатор (за исключением автомобилей для рынка Северной Америки) | |
| 2 | Желтый индикатор (за исключением автомобилей для рынка Северной Америки) | |
| 3 | Красный индикатор (только для автомобилей для рынка Северной Америки) | |
| 4 | Желтый индикатор (только для автомобилей для рынка Северной Америки) |
Стояночный тормоз имеет два индикатора, желтый и красный, которые находятся на спидометре на щитке приборов.
Желтый индикатор стояночного тормоза
Желтый индикатор стояночного тормоза постоянно светится в случае неисправности системы стояночного тормоза. Управление индикатором осуществляется с помощью сигнала, передаваемого блоком управления стояночным тормозом в щиток приборов по высокоскоростной шине CAN (локальная сеть контроллеров).
Красный индикатор стояночного тормоза
Когда стояночный тормоз включен, красный индикатор стояночного тормоза постоянно горит при включенном зажигании и в течение 3 минут после выключения зажигания. Если вследствие неисправности система не может выполнить команду включения или выключения, индикатор мигает.
Когда зажигание включено, и индикатор не мигает, работой системы управляет сигнал, передаваемый по высокоскоростной шине CAN (сеть контроллера) . Когда зажигание выключено, или индикатор мигает, работой системы управляет сигнал, передаваемый блоком управления стояночным тормозом в щиток приборов по постоянному проводному соединению.
Текстовые сообщения
На автомобилях с щитком приборов высокого уровня при неисправности не только включаются индикаторы, но и отображается текстовое сообщение на дисплее центра сообщений. Для получения дополнительной информации обратитесь к Information and Message Center (413-08).
