Колодки стояночного тормоза (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: Если колодки стояночного тормоза или тормозные диски были сняты для получения доступа к другим деталям, процедуру приработки выполнять НЕ ТРЕБУЕТСЯ.

1. Используя диагностическую систему, одобренную компанией Land Rover, переведите стояночный тормоз в установочное положение.

2. Изолируйте электрическую цепь стояночного тормоза. Извлеките предохранитель 8 из BJB.

3.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Приподнимите и подоприте автомобиль.

4. Снимите колеса с шинами.

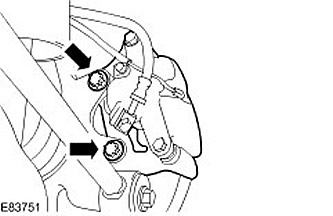

5. Отсоедините тормозной суппорт. Выверните крепежные болты тормозного суппорта.



6.

ВНИМАНИЕ: Не допускайте, чтобы суппорт висел на тормозном шланге.

Отведите суппорт в сторону и привяжите.

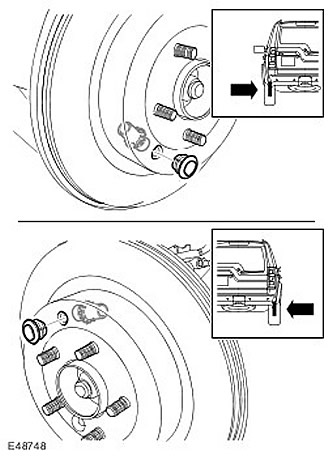

7. Освободите регулятор колодок стояночного тормоза.

• Снимите заглушку с технологического отверстия в тормозном диске.
• С помощью подходящего инструмента вращайте регулятор тормозных колодок, чтобы освободить регулятор.

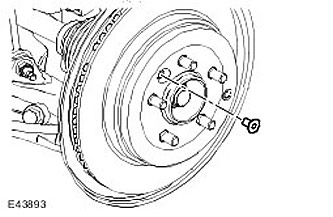

8. Снимите тормозной диск. Выверните винт Torx.

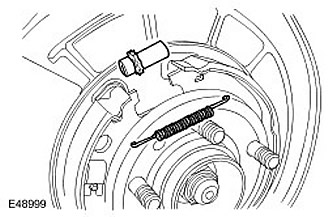

9. Снимите регулятор и возвратную пружину. Ослабьте регулятор колодок стояночного тормоза, переведя его в минимальное положение.

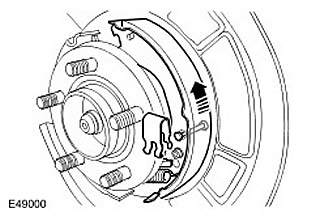

10. Снимите первичную тормозную колодку.

• Снимите пружинный фиксатор и шпильку.
• Поверните колодку, чтобы отсоединить ее от регулировочной пластины и возвратной пружины.

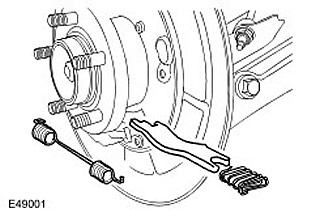

11. Снимите регулировочную пластину и пружину.


12. Снимите возвратную пружину.

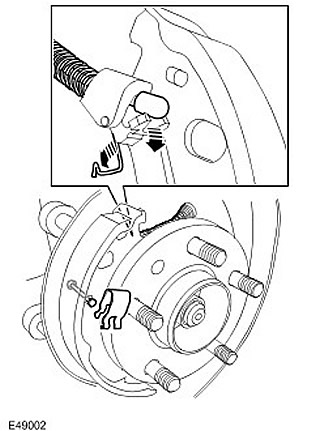

13. Снимите вторичную тормозную колодку.

• Снимите пружинный фиксатор и шпильку.
• Отсоедините стопорную пружину троса стояночного тормоза от рычага привода колодок.
• Освободите трос стояночного тормоза.

14. Повторите рассмотренную выше процедуру с другой стороны.

Установка

1.

ПРЕДОСТЕРЕЖЕНИЕ: Не используйте сжатый воздух для очистки деталей тормозных механизмов. Пыль от фрикционных материалов приносит вред при попадании в легкие.

Очистите опорный щит и нанесите смазку на поверхности, соприкасающиеся с тормозными колодками.

2. Очистите регулятор и установите минимальную длину регулятора.

3.

ВНИМАНИЕ: Не следует слишком сильно растягивать пружину тормозной колодки.

ВНИМАНИЕ: Убедитесь, что закрытый конец зажима направлен к регулятору колодок стояночного тормоза. Невыполнение этого требования может привести к повреждению автомобиля.

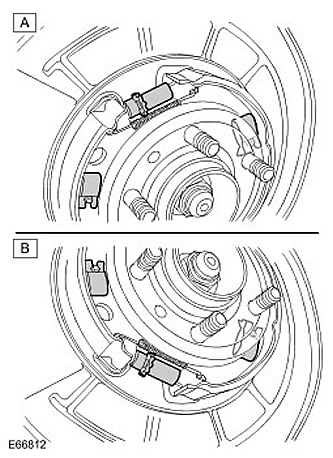

ВНИМАНИЕ: На рисунке 'A' показана левая сторона, а на рисунке 'B' - правая.

Установите вторичную тормозную колодку.

• Подсоедините трос стояночного тормоза.
• Подсоедините стопорную пружину троса стояночного тормоза к рычагу привода колодок, следя за тем, чтобы она не перекрутилась.
• Установите пружинный фиксатор и шпильку.

4. Установите регулировочную пластину и пружину. С помощью хомута привяжите пружину регулировочной пластины.

5.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что возвратная пружина и регулировочная пружина правильно установлены на первичную колодку.

ВНИМАНИЕ: Не следует слишком сильно растягивать пружину тормозной колодки.

ВНИМАНИЕ: Убедитесь, что закрытый конец зажима направлен к регулятору колодок стояночного тормоза. Невыполнение этого требования может привести к повреждению автомобиля.

ВНИМАНИЕ: На рисунке 'A' показана левая сторона, а на рисунке 'B' - правая.

Установите первичную тормозную колодку.

• Установите возвратную пружину.
• Подсоедините первую тормозную колодку к возвратной пружине.
• Расположите первую тормозную колодку на регулировочной пластине. Установите пружинный фиксатор и шпильку.

6.

ВНИМАНИЕ: Не следует слишком сильно растягивать пружину тормозной колодки.

Установите регулятор тормозных колодок и стопорную пружину.

7. Снимите и отбракуйте хомут пружины регулировочной пластины.

8. Убедитесь, что контактные поверхности тормозного диска и ступицы колеса чисты.

9. Установите тормозной диск. Затяните винт Torx усилием 35 Нм.

10. Установите тормозной суппорт. Затяните болты усилием 115 Нм.

11. Повторите рассмотренную выше процедуру с другой стороны.

12. Отрегулируйте стояночный тормоз. Для получения дополнительной информации обратитесь к Регулировка колодок и накладок стояночного тормоза (70.40.11)

13. Установите колеса с шинами. Затяните гайки крепления колеса с моментом 140 Нм.

14. Установите предохранитель 8 в BJB.
