Привод стояночного тормоза — 4.0L/4.4L (Дискавери 3)

Снятие

1.

ВНИМАНИЕ: Не включайте зажигание, если стояночный тормоз был переведен в установочное положение.

Используя диагностическую систему, одобренную компанией Land Rover, переведите стояночный тормоз в установочное положение.

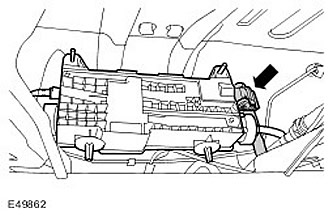

2. Изолируйте электрическую цепь стояночного тормоза. Извлеките из электрораспределительной коробки аккумулятора (BJB) предохранитель № 8.

3.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

4. Снимите адсорбер системы улавливания паров топлива. Для получения дополнительной информации обратитесь к Угольный фильтр системы контроля за парами топлива (17.15.13)

5. Снимите задние колеса с шинами.

6. Освободите регулятор колодок стояночного тормоза. Ослабьте винты.



7.

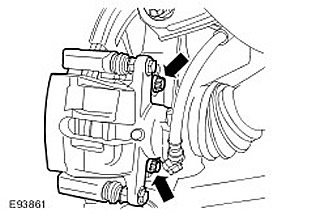

ВНИМАНИЕ: Не допускайте, чтобы суппорт висел на тормозном шланге.

ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично.

Переставьте правый задний тормозной суппорт.

• Выверните 2 болта.
• Используя подходящий хомут, закрепите тормозной суппорт.

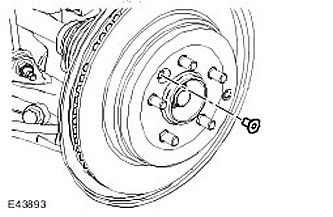

8. Снимите правый задний тормозной диск. Выкрутите винт.





9.

ВНИМАНИЕ: Не допускайте, чтобы суппорт висел на тормозном шланге.

Переставьте левый задний тормозной суппорт.

• Выверните 2 болта.
• Используя подходящий хомут, закрепите тормозной суппорт.

10. Снимите левый задний тормозной диск.



11.

ПРИМЕЧАНИЕ: Показана правая сторона, для левой стороны аналогично.

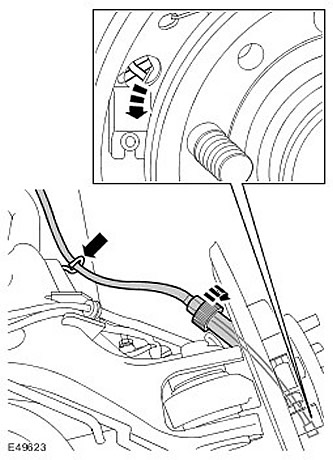

Отсоедините оба троса стояночного тормоза от ступи/ колес.

• Полностью отпустите гайку.
• Отсоедините трос стояночного тормоза от нижнего рычага.
• Отсоедините внутренний трос стояночного тормоза от тормозной колодки.

12. Отсоедините левый трос стояночного тормоза.

• Выверните 2 болта.
• Освободите 3 зажима жгута проводов.
• Освободите трос из зажима на шасси.

13. Отсоедините левый трос стояночного тормоза.



14.

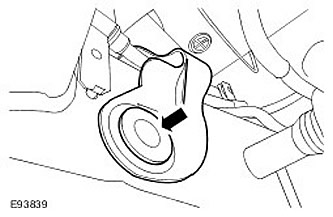

ВНИМАНИЕ: Кронштейн трубопровода сапуна топливного бака может быть легко поврежден при отсоединении его от шасси.

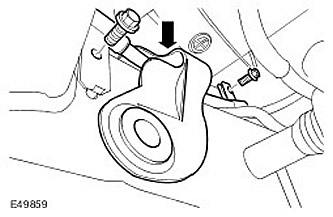

Освободите кронштейн трубопровода сапуна топливного бака. Снимите пластиковую вставку.

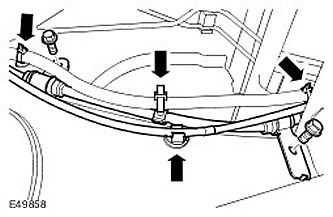

15. Отсоедините правый трос стояночного тормоза.

• Выверните 2 болта.
• Освободите трос стояночного тормоза из 2 зажимов трубопровода.
• Освободите трос стояночного тормоза из зажима на шасси.

16. Отсоедините правый трос стояночного тормоза.

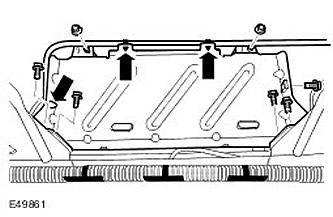

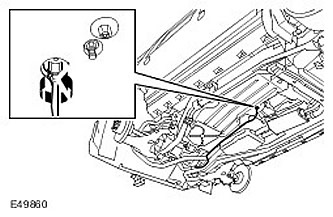

17. Снимите теплозащитный экран топливного бака. Выверните 3 болта и отверните 2 гайки.





18.

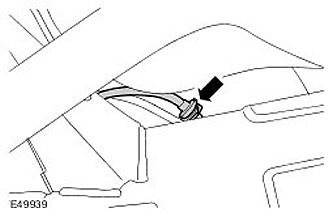

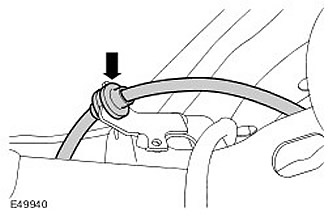

ВНИМАНИЕ: Проверьте уплотнение между тросом аварийного отпускания стояночного тормоза и кузовом и при необходимости замените его.

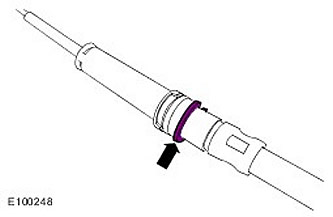

ПРИМЕЧАНИЕ: Отметьте положение установки уплотнения между тросом привода стояночного тормоза и кузовом.

Отсоедините трос аварийного отпускания стояночного тормоза.

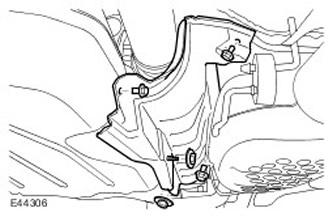

19. Снимите опорный кронштейн исполнительного механизма стояночного тормоза.

• Освободите зажимы трубопровода пневмоподвески.
• Отверните 2 гайки.
• Выверните 5 болтов.
• Освободите 3 зажима жгута проводов.

20.

ПРИМЕЧАНИЕ: Обратите внимание на то, как проложен кабель аварийного отпускания троса стояночного тормоза.

ПРИМЕЧАНИЕ: Обратите внимание на то, как проложены тросы стояночного тормоза.

Снимите исполнительный механизм и трос стояночного тормоза в сборе. Отсоедините электрический разъем.

Установка

1.

ПРИМЕЧАНИЕ: Обратите внимание на то, как проложен кабель аварийного отпускания троса стояночного тормоза.

ПРИМЕЧАНИЕ: Обратите внимание на то, как проложены тросы стояночного тормоза.

Установите исполнительный механизм стояночного тормоза с тросом в сборе. Подсоедините электрический разъем.

2. Установите опорный кронштейн исполнительного механизма стояночного тормоза. Затяните болты (момент затяжки 22 Нм).

• Затяните гайки (момент затяжки 10 Нм).
• Закрепите трубопровод пневматической подвески.
• Закрепите жгут проводов.

3.

ВНИМАНИЕ: Убедитесь, что уплотнение между тросом аварийного отпускания стояночного тормоза и кузовом установлено правильно.

Присоедините и закрепите трос аварийного отпускания стояночного тормоза.

4. Установите теплозащитный экран топливного бака.

• Затяните болты (момент затяжки 6 Нм).
• Затяните гайки (момент затяжки 3 Нм).

5. Присоедините и закрепите правый трос стояночного тормоза.

• Затяните болты (момент затяжки 22 Нм).
• Закрепите трос стояночного тормоза в 2 зажимах трубопровода.
• Закрепите втулку троса стояночного тормоза на кронштейне кузова.

6. Закрепите кронштейн трубопровода сапуна топливного бака. Установите пластиковую вставку.

7. Присоедините и закрепите левый трос стояночного тормоза.

• Затяните болты (момент затяжки 22 Нм).
• Закрепите жгут электропроводки.
• Закрепите втулку троса стояночного тормоза на кронштейне кузова.

8.

ВНИМАНИЕ: Потяните трос стояночного тормоза, чтобы удостовериться, что внутренний трос стояночного тормоза вошел в зацепление с рычагом привода колодок стояночного тормоза.

ПРИМЕЧАНИЕ: Убедитесь в правильности установки троса тормозов (как показано).

Подсоедините тросы стояночного тормоза к ступицам колес.

• Подсоедините трос стояночного тормоза к рычагу привода колодок.
• Присоедините трос стояночного тормоза к опорному щиту тормоза.
• Затяните гайку (момент затяжки 8 Нм).

9.

ВНИМАНИЕ: Очистите элемент от грязи и смазки.

Установите левый задний тормозной диск. Затяните винт усилием 35 Нм.

10. Закрепите левый задний тормозной суппорт.

• Снимите и отбракуйте хомутик.
• Затяните болты (момент затяжки 115 Нм).

11.

ВНИМАНИЕ: Очистите элемент от грязи и смазки.

Установите правый задний тормозной диск. Затяните винт усилием 35 Нм.

12. Закрепите правый задний тормозной суппорт.

• Снимите и отбракуйте хомутик.
• Затяните болты (момент затяжки 115 Нм).

13. Отрегулируйте колодки стояночного тормоза. Для получения дополнительной информации обратитесь к Регулировка колодок и накладок стояночного тормоза (70.40.11)

14. Установите адсорбер системы улавливания паров топлива. Для получения дополнительной информации обратитесь к Угольный фильтр системы контроля за парами топлива (17.15.13)

15. Установите колеса с шинами. Затяните гайки крепления колеса с моментом 140 Нм.

16. Установите предохранитель 8 в BJB.

17. При помощи диагностической системы, одобренной компанией Land Rover, откалибруйте исполнительный механизм стояночного тормоза на ровной поверхности.
