Задний ведущий мост автомобиля Land Rover Discovery 3

Спецификация заднего ведущего моста
Герметики Наименование № запасной части Land Rover Гайка фланца входного вала STC 50553 Шлицы фланца входного вала STC 50554 Мотор блокировки дифференциала (ETM) STC 50550 Смазочные материалы...

Общие сведения о заднем дифференциале
Наименование пункта Каталожный номер запасной части Описание A - Задний дифференциал с электронным управлением B - Задний дифференциал открытого типа 1 - Задний приводной вал 2 - Задний дифференциал...

Задний дифференциал открытого типа в разобранном виде
Наименование пункта Каталожный номер запасной части Описание 1 - Крышка 2 - Уплотнение 3 - Подшипник в сборе без обоймы 4 - Дистанционная втулка преднатяга подшипника 5 - Подшипник 6 - Наружное...

Принцип действия дифференциала
Передний и задний дифференциалы имеют одинаковый принцип действия. Вращательное движение приводного вала передается через первичный фланец валу шестерни и ведущей шестерне. Угловое расположение...

Задний дифференциал с электронным управлением
Наименование пункта Каталожный номер запасной части Описание 1 - Крышка 2 - Кольцевое уплотнение 3 - Дистанционная втулка преднатяга подшипника 4 - Подшипник 5 - Крышка подшипника 6 - Болт, 4 шт. 7 -...

Многодисковая муфта в сборе
Наименование пункта Каталожный номер запасной части Описание 1 - Нажимной диск 2 - Диск сцепления в сборе 3 - Нажимной диск 4 - Упорное кольцо 5 - Выходной привод 6 - Шарики привода 7 - Входной...

Электронный блок управления задним дифференциалом
Электронный блок управления задним дифференциалом управляет работой многодисковой муфты. Блок управления монтируется на кронштейне, закрепленном на левой задней стойке кузова, под облицовкой....

Контакты электронного блока управления задним дифференциалом
Разъем C2162 № контакта Описание Вход / выход 1 Не используется - 2 Линия шины CAN низкого уровня Вход / выход 3 Линия шины CAN высокого уровня Вход / выход 4 Не используется - 5 Линия шины CAN...

Сообщения шины CAN
Шина CAN представляет собой высокоскоростную сеть передачи данных, связывающую различные модули управления автомобиля. Она обеспечивает быстрый (в течение нескольких микросекунд) обмен данными между...

Система Terrain Response™
Система Terrain Response™ позволяет водителю выбрать программу, которая будет обеспечивать оптимальные параметры с точки зрения тягового усилия и динамических характеристик для текущих дорожных...

Обслуживание и диагностика
Обслуживание В заднем дифференциале с электронным управлением используется масло Castrol SAF-Carbon Mod Plus. Это масло содержит уникальные присадки и улучшители трения, которые улучшают работу...

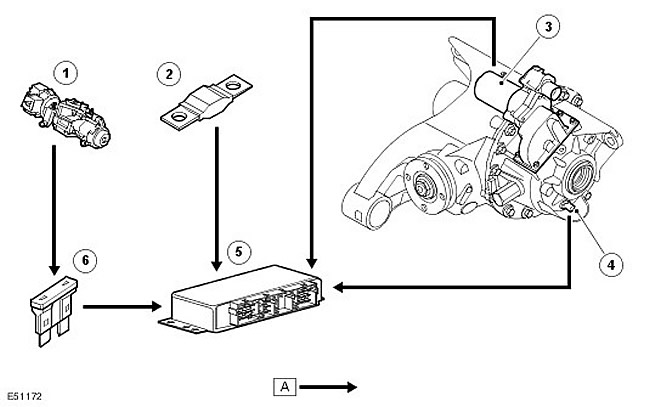

Схема управления задним дифференциалом с эл. управлением
ПРИМЕЧАНИЕ: A = проводная связь Наименование пункта Каталожный номер запасной части Описание 1 - Замок зажигания 2 - Плавкая вставка (аккумуляторная батарея) 3 - Электродвигатель привода 4 - Датчик...

Осмотр и проверка
1. Проверьте обоснованность жалобы клиента. 2. Подтвердите, какие, если имеются, контрольные лампы и/ или сообщения горят/ отображаются на щитке приборов. Для получения списка сообщений обратитесь к...

указатель кодов неисправностей dtc
ПРИМЕЧАНИЕ: Универсальные сканирующие приборы могут не считывать перечисленные коды или могут считывать только 5-значные коды. Сопоставьте 5 цифр со сканирующего прибора с первыми 5-ю цифрами...

Датчик температуры трансмиссионного масла
Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. Поднимите и подоприте автомобиль. 2....

Модуль блокировки дифференциала
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация 2. Снимите панель отделки задней части салона. 3. Ослабьте крепление...

Мост в сборе
Снятие ВНИМАНИЕ: Не отпускайте и не вывинчивайте большую выступающую шестигранную пробку на картере дифференциала. 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только...

Опорная подушка картера заднего моста
Специальный инструмент Приспособление для демонтажа/монтажа: длинный болт диаметром 14 мм 502-009/5 Комплект подшипников для болта диаметром 14 мм и 16 мм, 51203 Приемное устройств о для задней...

Подшипник картера моста
Специальный инструмент Устройство для демонтажа задней втулки заднего дифференциала 502-009/2 Гидравлический двухстоечный экстрактор 211-294 Переходник/кнопка 205-825/4 Устройство для монтажа задней...

Слив и заправка дифференциала маслом
ВНИМАНИЕ: Не заливайте в дифференциал масло до уровня пробки заливного отверстия. Пробка заливного отверстия используется только для заливки в дифференциал масла и не является указателем уровня....

Электродвигатель блокировки дифференциала
Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. Поднимите и подоприте автомобиль. 2....
