Подшипник картера моста (Дискавери 3)

Специальный инструмент

Устройство для демонтажа задней втулки заднего дифференциала 502-009/2

Гидравлический двухстоечный экстрактор 211-294

Переходник/кнопка 205-825/4

Устройство для монтажа задней втулки заднего дифференциала 205-825/3

Приемное устройство для передней втулки заднего дифференциала 205-825/5

Корпус подшипника 205-825/6

Комплект подшипников для 16-мм болта 51203

Приспособление для демонтажа/монтажа: длинный болт диаметром 16 мм 205-825/7

Гайка для длинного болта диаметром 16 мм 205-825/8

Снятие

ПРИМЕЧАНИЕ: Запомните, в каком положении стоит втулка.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Снимите глушитель в сборе. Для получения дополнительной информации обратитесь к Глушитель (30.10.11)

3. Снимите теплозащитный экран топливного бака. Выверните 3 болта и отверните 2 гайки.



4.

ВНИМАНИЕ: Отметьте положение фланца приводного вала относительно фланца ведущей шестерни.

ВНИМАНИЕ: Во избежание повреждения шарнира или чехла, не допускайте, чтобы приводной вал висел, не закрепленный с одной стороны.

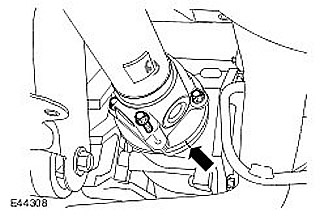

Отсоедините приводной вал от фланца заднего моста. Выверните и отбракуйте 4 болта с головкой Torx.



5.

ВНИМАНИЕ: Убедитесь, что весь вес моста полностью приходится на подставку.

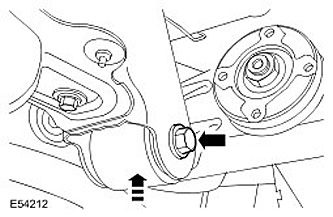

При помощи подходящего домкрата опустите переднюю часть моста. Выверните передний болт крепления моста.

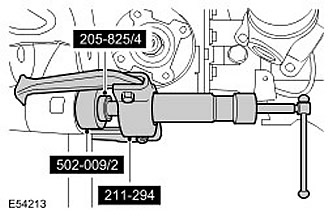

6. Используя специальные инструменты, снимите втулки картера моста.

Установка

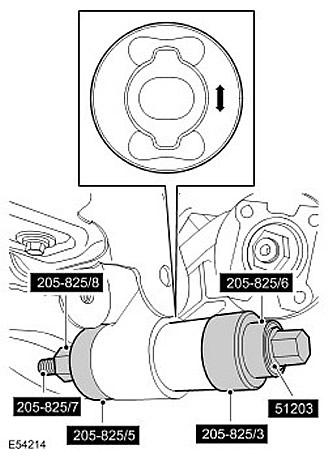

1. Используя специальные инструменты, установите втулки картера моста.



2.

ВНИМАНИЕ: Убедитесь, что весь вес моста полностью приходится на подставку.

При помощи подходящего домкрата поднимите переднюю часть дифферециала.

• Вверните передний болт крепления моста.
• Затяните болт (момент затяжки 275 Нм).

3. Присоедините приводной вал к фланцу заднего моста.

• Очистите контактные поверхности деталей.
• Присоедините приводной вал к фланцу заднего моста.
• Затяните новые болты с головкой Torx (момент затяжки 110 Нм).

4. Установите теплозащитный экран топливного бака. Затяните болты и гайки (момент затяжки 10 Нм).

5. Установите глушитель в сборе. Для получения дополнительной информации обратитесь к Глушитель (30.10.11)
