Клапан системы принудительной вентиляции картера (Рендж Ровер 3)

Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Снятие

1. Отсоедините "массовый" провод аккумуляторной батареи.

2. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Шумоизолирую-щий кожух двигателя.

3. Снимите сменный элемент воздухоочистителя

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.

4. Снимите шумоизолирующую крышку.



5. Отсоедините разъёмы от форсунок.

6. Отверните 3 винта и отведите в сторону жгуты проводов форсунок.

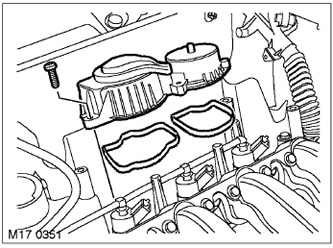

7. Отверните 4 винта с внутренним шестигранником и снимите клапан и фильтр. Снимите и утилизируйте старое уплотнение клапана и фильтра.

Установка

1. Очистите сопрягаемые поверхности клапана и фильтра.

2. Установите новые уплотнения клапана и фильтра. Затяните болты с внутренним шестигранником моментом 8 Н·м.

3. Установите жгуты проводов форсунок на место и затяните винты крепления моментом 2 Н·м.

4. Подсоедините разъёмы жгутов к форсункам.

5. Установите шумоизолирующую крышку.

6. Установите сменный элемент воздухоочистителя.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.

7. Установите на место шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ TD6, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя.

8. Подсоедините "массовый" провод аккумуляторной батареи.
