Терморегулирующий клапан системы (EGR) (Рендж Ровер 3)

Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Снятие

1. Отсоедините "массовый" провод аккумуляторной батареи.

2. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Верхний кожух двигателя.

3. Ослабьте хомут и отсоедините шланг от вакуумного насоса.

ПРЕДОСТЕРЕЖЕНИЕ: Открытые концы трубопроводов сразу после отсоединения закрывайте заглушками, предотвращающими попадание в систему посторонних частиц.

4. Приготовьте подходящую посуду для слива части охлаждающей жидкости.

5. Ослабьте хомут и отсоедините шланг от терморегулирующего клапана системы EGR.

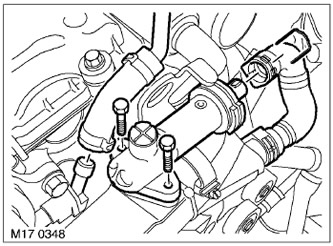

6. Отверните 2 болта крепления терморегулирующего клапана EGR и снимите клапан. Снимите и утилизируйте старое О-образное уплотнительное кольцо терморегулирующего клапана.

ПРЕДОСТЕРЕЖЕНИЕ: Открытые концы трубопроводов сразу после отсоединения закрывайте заглушками, предотвращающими попадание в систему посторонних частиц.

Установка

1. Очистите сопрягаемые поверхности терморегулирующего клапана.

2. Установите новое О-образное уплотнение терморегулирующего клапана.

3. Установите терморегулирующий клапан системы EGR и затяните болты крепления моментом 10 Н·м.

4. Наденьте шланг на штуцер вакуумного насоса и закрепите хомутом.

5. Наденьте шланг охлаждающей жидкости на штуцер терморегулирующего клапана системы EGR и закрепите хомутом.

6. Установите на место шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Верхний кожух двигателя.

7. Подсоедините "массовый" провод аккумуляторной батареи.

8. Долейте охлаждающую жидкость в систему охлаждения.

СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Слив охлаждающей жидкости, промывка системы и заполнение.
