Заглушите все отверстия. Используйте новые колпачки. Очистите зону вокруг элемента и удалите из нее посторонний материал.
Снятие
1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Приподнимите автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
3. Снимите корпус дроссельной заслонки. Обратитесь к процедуре: Корпус дроссельной заслонки (303-04B Подача топлива и органы управления - 2.2L Duratorq - Td4, Снятие и установка).

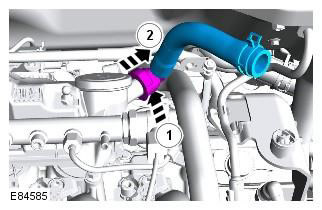

4.
![](https://www.lrman.ru/img/freel/1071.jpg)

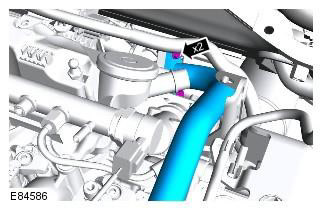

5.
![](https://www.lrman.ru/img/freel/1072.jpg)

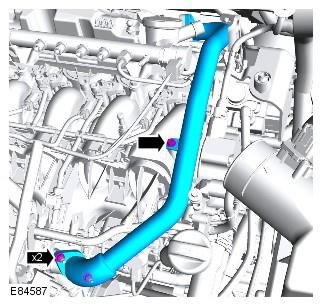

6.
Отбракуйте компонент. Заглушите все отверстия.
![](https://www.lrman.ru/img/freel/1073.jpg)

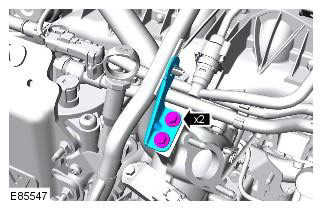

7.
![](https://www.lrman.ru/img/freel/1074.jpg)

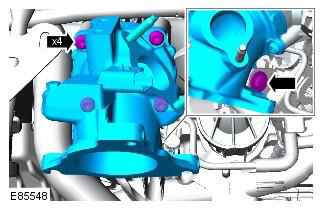

8.
![](https://www.lrman.ru/img/freel/1075.jpg)

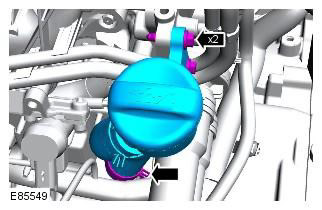

9.
![](https://www.lrman.ru/img/freel/1076.jpg)
10. Снимите фильтр очистки топлива. Обратитесь к процедуре: Топливный фильтр (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).

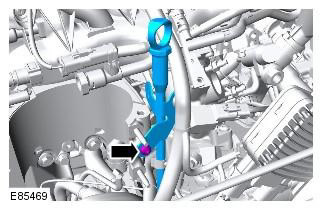

11.
![](https://www.lrman.ru/img/freel/1077.jpg)

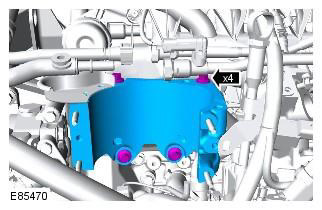

12.
![](https://www.lrman.ru/img/freel/1078.jpg)

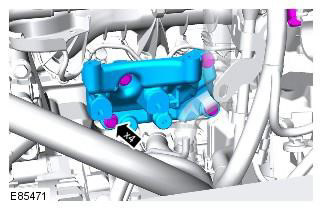

13.
![](https://www.lrman.ru/img/freel/1079.jpg)

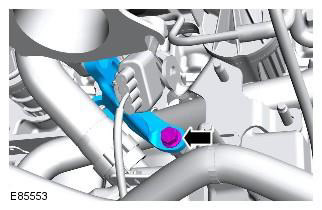

14.
![](https://www.lrman.ru/img/freel/1080.jpg)

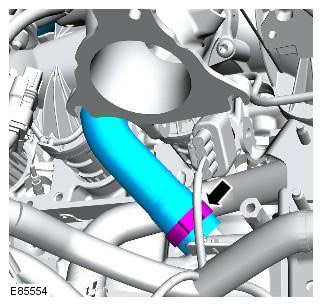

15.
![](https://www.lrman.ru/img/freel/1081.jpg)

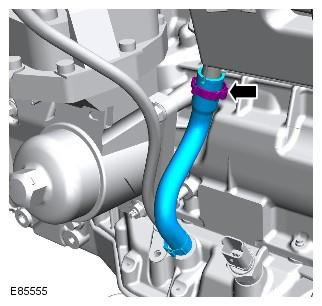

16.
![](https://www.lrman.ru/img/freel/1082.jpg)

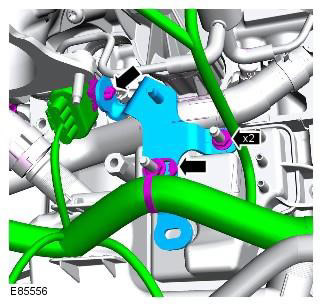

17.
![](https://www.lrman.ru/img/freel/1083.jpg)

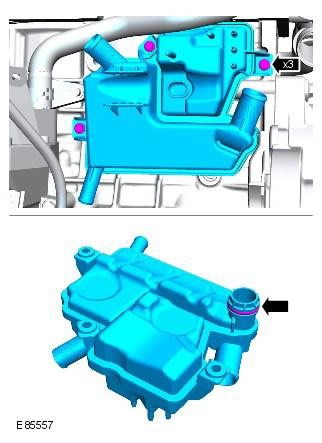

18.
![](https://www.lrman.ru/img/freel/1084.jpg)
Установка
1. Установите маслоотделитель вентиляции картера двигателя. Момент затяжки: 10 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Необходимо установить новое кольцевое уплотнение.
2. Установите маслоотделитель вентиляции картера двигателя, кронштейн жгута электропроводки. Момент затяжки: 10 Nm
3. Подсоедините шланги вентиляции картера.
ПРИМЕЧАНИЕ: Установите новые зажимы крепления.
4. Установите маслоотделитель вентиляции картера двигателя на кронштейн блока цилиндров. Момент затяжки: M6 10 Nm. M8 25 Nm
5. Установите кронштейны топливного фильтра. Момент затяжки: 25 Nm
6. Подсоедините трубку щупа указателя уровня масла. Момент затяжки: 10 Nm
7. Установите топливный фильтр. Обратитесь к процедуре: Топливный фильтр (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).
8. Установите маслоналивную трубку двигателя. Момент затяжки: 10 Nm
ПРИМЕЧАНИЕ: Установите новый зажим.
9. Установите на место адаптер впускного коллектора. Момент затяжки: 6 Nm
10. Установите адаптер впускного коллектора, кронштейн жгута электропроводки. Момент затяжки: 10 Nm
11. Установите трубопровод EGR. Момент затяжки: 10 Nm
Установите новый элемент. Очистите сопрягаемые поверхности от инородного материала.
12. Установите вентиляционный трубопровод.
13. Установите корпус дроссельной заслонки. Обратитесь к процедуре: Корпус дроссельной заслонки (303-04B Подача топлива и органы управления - 2.2L Duratorq - Td4, Снятие и установка).
14. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
