Маслоотделитель системы вентиляции крышки головки цилиндров (Фрилендер 2)

ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.

Снятие

1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Приподнимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

3. Снимите топливную рампу. Обратитесь к процедуре: Топливный коллектор (303-04B Подача топлива и органы управления - 2.2L Duratorq - Td4, Снятие и установка).

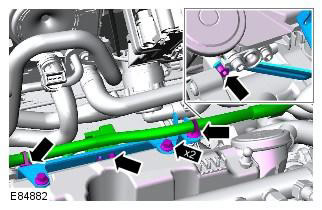

6. Момент затяжки: 6 Nm





8. Момент затяжки: 8 Nm




[Исходник статьи расположен на сайте www.LRman.ru]

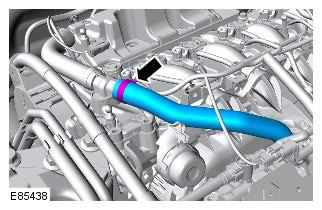

10. Снимите и отбракуйте хомуты шланга.

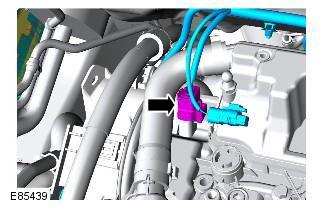

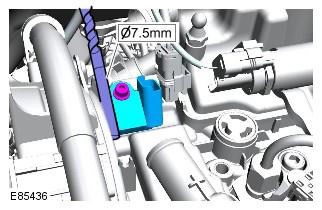

11. Вставьте сверло диаметром 7,5 мм между крышкой клапана и датчика положения распредвала, как показано на рисунке, чтобы правильно установить датчик положения распредвала. Момент затяжки: 4 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Неправильная установка датчика положения распредвала (CMP) может привести к повреждению двигателя.

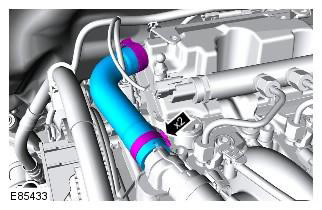

12. Снимите и отбракуйте хомут шланга.

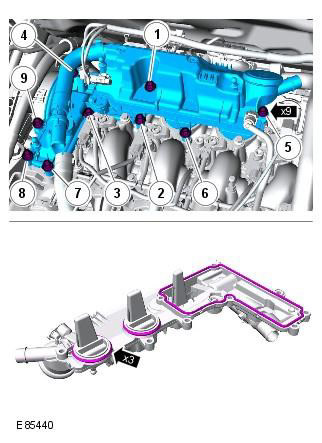

13. Момент затяжки: 9 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Затяните болты в порядке, показанном на рисунке.

ПРИМЕЧАНИЕ: Снимите уплотнительные кольца круглого сечения и отбракуйте их за дальнейшей ненадобностью.

Установка

1. Установка выполняется в обратном порядке.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности и удалите с них следы ржавчины или инородный материал.
