Рулевая колонка автомобиля Land Rover Discovery 3
Расположение узлов и деталей рулевого привода
Наименование пункта Каталожный номер запасной части Описание 1 - Рулевой механизм 2 - Чехол рулевого механизма 3 - Тяга 4 - Контргайка 5 - Наконечник тяги 6 - Шаровой шарнир 7 - Самоконтрящаяся гайка...
Наименование пункта Каталожный номер запасной части Описание 1 - Рулевой механизм 2 - Чехол рулевого механизма 3 - Тяга 4 - Контргайка 5 - Наконечник тяги 6 - Шаровой шарнир 7 - Самоконтрящаяся гайка...
Кожух рулевого механизма
Снятие 1. Снимите наконечник рулевой тяги. Для получения дополнительной информации обратитесь к Наконечник тяги (57.55.07) 2. ПРИМЕЧАНИЕ: Запомните положение детали. Отверните контргайку. 3. Снимите...
Снятие 1. Снимите наконечник рулевой тяги. Для получения дополнительной информации обратитесь к Наконечник тяги (57.55.07) 2. ПРИМЕЧАНИЕ: Запомните положение детали. Отверните контргайку. 3. Снимите...
Наконечник рулевой тяги
Специальный инструмент Съемник шаровых шарниров 205-754 (LRT-54-027) Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте...
Специальный инструмент Съемник шаровых шарниров 205-754 (LRT-54-027) Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте...
Поперечная рулевая тяга
Специальный инструмент Съемник шаровых шарниров 205-754(LRT-54-027) Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат....
Специальный инструмент Съемник шаровых шарниров 205-754(LRT-54-027) Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат....
Спецификация рулевой колонки
Общие технические условия Наименование Спецификация Тип Состоит из двух деталей, шарнирного типа, с креплением к рейке рулевого механизма через шарнирную муфту; имеет энергопоглощающий механизм с...
Общие технические условия Наименование Спецификация Тип Состоит из двух деталей, шарнирного типа, с креплением к рейке рулевого механизма через шарнирную муфту; имеет энергопоглощающий механизм с...

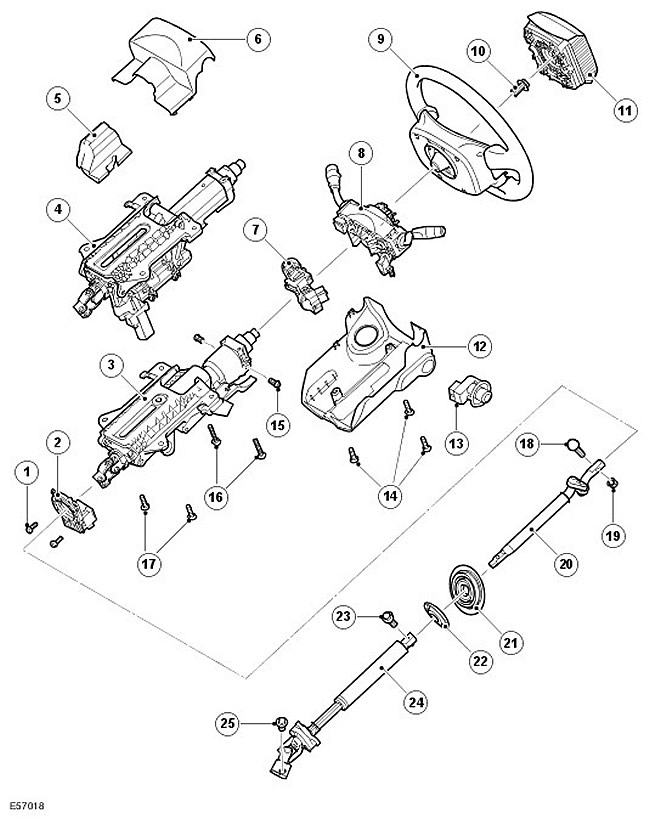

Расположение элементов рулевой колонки
Наименование пункта Каталожный номер запасной части Описание 1 Винт (3 шт.) 2 Датчик угла поворота рулевого колеса 3 Верхняя часть рулевой колонки - механический привод 4 Верхняя часть рулевой...
Наименование пункта Каталожный номер запасной части Описание 1 Винт (3 шт.) 2 Датчик угла поворота рулевого колеса 3 Верхняя часть рулевой колонки - механический привод 4 Верхняя часть рулевой...
Верхняя часть рулевой колонки с механическим узлом регулировки
Наименование пункта Каталожный номер запасной части Описание A - Ход сжатия при аварии составляет 120,00 мм 1 - Монтажные отверстия 2 - Верхняя скоба 3 - Винт 4 - Фиксирующий крюк 5 - U-образная...
Наименование пункта Каталожный номер запасной части Описание A - Ход сжатия при аварии составляет 120,00 мм 1 - Монтажные отверстия 2 - Верхняя скоба 3 - Винт 4 - Фиксирующий крюк 5 - U-образная...
Верхняя часть рулевой колонки с электрическим узлом регулировки
Наименование пункта Каталожный номер запасной части Описание A - Ход сжатия при аварии составляет 90.00 мм 1 - Монтажное отверстие 2 - Верхняя скоба 3 - Фиксирующий крюк 4 - Шлицы рулевого колеса 5 -...
Наименование пункта Каталожный номер запасной части Описание A - Ход сжатия при аварии составляет 90.00 мм 1 - Монтажное отверстие 2 - Верхняя скоба 3 - Фиксирующий крюк 4 - Шлицы рулевого колеса 5 -...
Промежуточный вал
Наименование пункта Каталожный номер запасной части Описание 1 - Центрирующий паз 2 - Монтажное отверстие 3 - Манжета 4 - Штифты ограничителя нагрузки 5 - Кулачковый болт 6 - Самоконтрящаяся гайка 7...
Наименование пункта Каталожный номер запасной части Описание 1 - Центрирующий паз 2 - Монтажное отверстие 3 - Манжета 4 - Штифты ограничителя нагрузки 5 - Кулачковый болт 6 - Самоконтрящаяся гайка 7...
Нижний телескопический вал
Наименование пункта Каталожный номер запасной части Описание 1 - Болт Torx 2 - U-образная вилка 3 - Карданный шарнир 4 - Гибкое соединение 5 - Штырьковый вал 6 - Гнездовой вал 7 - Теплозащитный экран...
Наименование пункта Каталожный номер запасной части Описание 1 - Болт Torx 2 - U-образная вилка 3 - Карданный шарнир 4 - Гибкое соединение 5 - Штырьковый вал 6 - Гнездовой вал 7 - Теплозащитный экран...

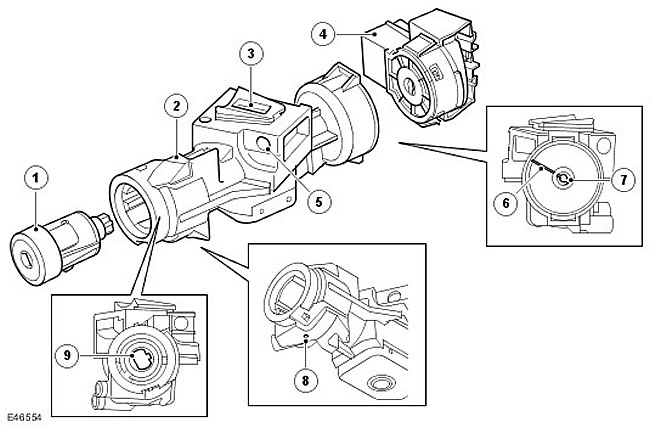

Замок рулевой колонки
Наименование пункта Каталожный номер запасной части Описание 1 - Цилиндр замка 2 - Замок рулевой колонки в сборе 3 - Блокирующий болт 4 - Переключатель зажигания 5 - Монтажное отверстие 6 - Метка 7 -...
Наименование пункта Каталожный номер запасной части Описание 1 - Цилиндр замка 2 - Замок рулевой колонки в сборе 3 - Блокирующий болт 4 - Переключатель зажигания 5 - Монтажное отверстие 6 - Метка 7 -...

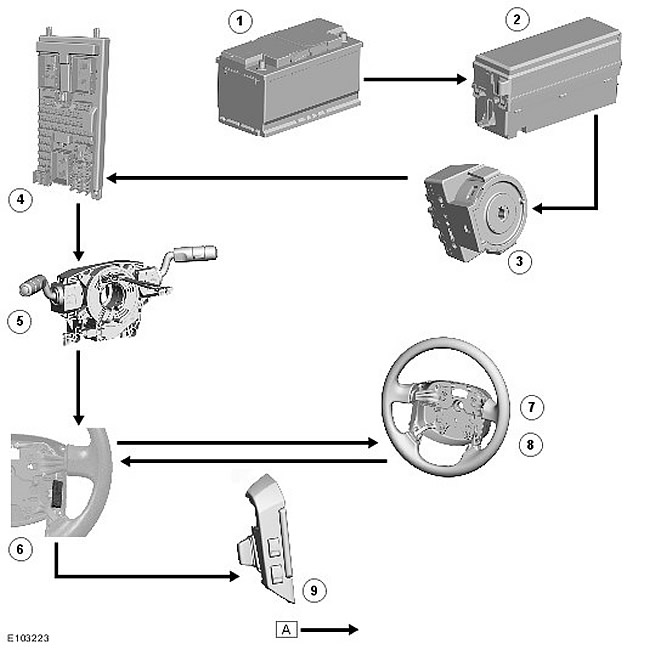

Обогрев рулевого колеса
Водитель может управлять функцией обогрева рулевого колеса, используя переключатель на рулевом колесе. В зависимости от варианта оснащения переключатель является либо переключателем с двумя...
Водитель может управлять функцией обогрева рулевого колеса, используя переключатель на рулевом колесе. В зависимости от варианта оснащения переключатель является либо переключателем с двумя...
Вал рулевой колонки

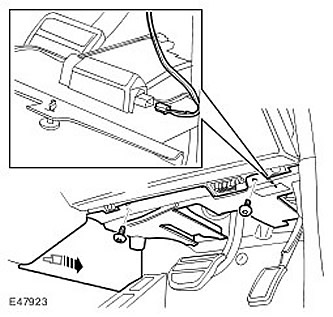

Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите декоративную панель с водительской стороны. Освободите...
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите декоративную панель с водительской стороны. Освободите...
Нижний вал рулевой колонки
Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Не работайте на автомобиле и под автомобилем, опирающимся только на домкрат. Обязательно подпирайте автомобиль специальными подставками. Поднимите и подоприте автомобиль....
Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Не работайте на автомобиле и под автомобилем, опирающимся только на домкрат. Обязательно подпирайте автомобиль специальными подставками. Поднимите и подоприте автомобиль....
Снятие и установка рулевой колонки
Снятие Все автомобили 1. Для получения доступа полностью выдвиньте рулевую колонку. 2. Снимите рулевое колесо. Для получения дополнительной информации обратитесь к Рулевое колесо (57.61.01) 3....
Снятие Все автомобили 1. Для получения доступа полностью выдвиньте рулевую колонку. 2. Снимите рулевое колесо. Для получения дополнительной информации обратитесь к Рулевое колесо (57.61.01) 3....
Снятие и установка рулевого колеса

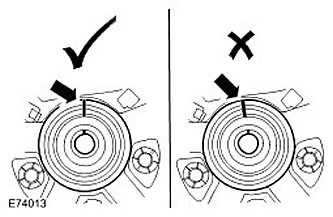

Снятие 1. Снимите модуль подушки безопасности водителя. Для получения дополнительной информации обратитесь к Модуль подушки безопасности водителя (76.74.01) 2. ВНИМАНИЕ: Если установочные метки...
Снятие 1. Снимите модуль подушки безопасности водителя. Для получения дополнительной информации обратитесь к Модуль подушки безопасности водителя (76.74.01) 2. ВНИМАНИЕ: Если установочные метки...

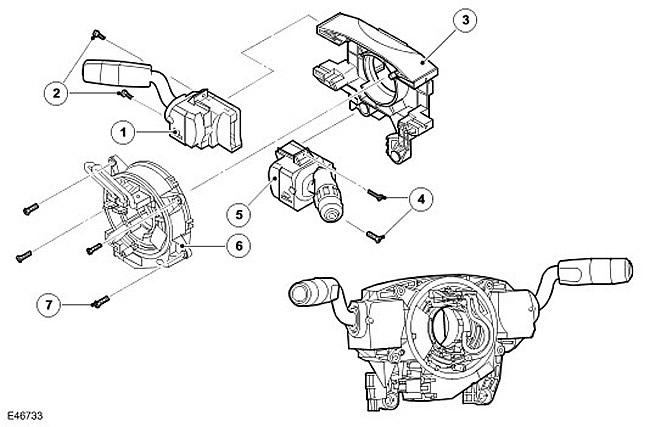

Многофункциональный переключатель рулевой колонки
Наименование пункта Каталожный номер запасной части Описание 1 - Переключатель указателей поворота в сборе 2 - Винт (2 шт.) 3 - Корпус 4 - Винт (2 шт.) 5 - Переключатель управления стеклоочистителями...
Наименование пункта Каталожный номер запасной части Описание 1 - Переключатель указателей поворота в сборе 2 - Винт (2 шт.) 3 - Корпус 4 - Винт (2 шт.) 5 - Переключатель управления стеклоочистителями...
Переключатель указателей поворота в сборе
Наименование пункта Каталожный номер запасной части Описание 1 - Дальний свет 2 - Правый указатель поворота 3 - Сигнализация дальним светом фар 4 - Левый указатель поворота 5 - Кнопка функций...
Наименование пункта Каталожный номер запасной части Описание 1 - Дальний свет 2 - Правый указатель поворота 3 - Сигнализация дальним светом фар 4 - Левый указатель поворота 5 - Кнопка функций...

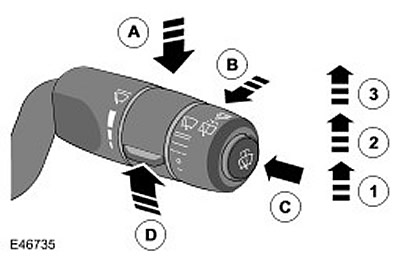

Переключатель управления стеклоочистителями в сборе
Наименование пункта Каталожный номер запасной части Описание 1 - Прерывистый режим работы 2 - Постоянный режим работы на низкой скорости 3 - Постоянный режим работы на высокой скорости A -...
Наименование пункта Каталожный номер запасной части Описание 1 - Прерывистый режим работы 2 - Постоянный режим работы на низкой скорости 3 - Постоянный режим работы на высокой скорости A -...
Замок зажигания
Наименование пункта Каталожный номер запасной части Описание 1 - Цилиндр замка 2 - Замок рулевой колонки 3 - Фиксирующий язычок 4 - Переключатель зажигания 5 - Разъем жгута электропроводки 6 -...
Наименование пункта Каталожный номер запасной части Описание 1 - Цилиндр замка 2 - Замок рулевой колонки 3 - Фиксирующий язычок 4 - Переключатель зажигания 5 - Разъем жгута электропроводки 6 -...
Замок рулевой колонки и корпус переключателя зажигания
Снятие ВНИМАНИЕ: Если требуется снять с замка зажигания цилиндр замка вместе с переключателем, следите за тем, чтобы вал узла НЕ ПОВОРАЧИВАЛСЯ. Невыполнение этого требования приведет к неправильной...
Снятие ВНИМАНИЕ: Если требуется снять с замка зажигания цилиндр замка вместе с переключателем, следите за тем, чтобы вал узла НЕ ПОВОРАЧИВАЛСЯ. Невыполнение этого требования приведет к неправильной...
Левый многофункциональный переключатель рулевой колонки

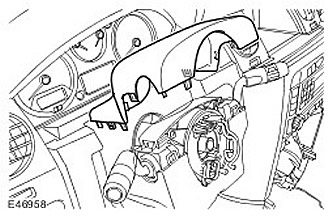

Снятие 1. Для получения доступа полностью выдвиньте рулевую колонку. 2. Снимите верхний кожух рулевой колонки. Освободите 6 зажимов. 3. Снимите нижний кожух рулевой колонки. Выверните 3 винта Torx....
Снятие 1. Для получения доступа полностью выдвиньте рулевую колонку. 2. Снимите верхний кожух рулевой колонки. Освободите 6 зажимов. 3. Снимите нижний кожух рулевой колонки. Выверните 3 винта Torx....
Переключатель зажигания

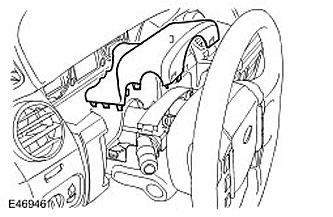

Снятие 1. Для лучшего доступа полностью выдвиньте рулевую колонку вперед. 2. Снимите верхний кожух рулевой колонки. Отпустите 4 зажима. 3. Снимите нижний кожух рулевой колонки. Выверните 3 винта с...
Снятие 1. Для лучшего доступа полностью выдвиньте рулевую колонку вперед. 2. Снимите верхний кожух рулевой колонки. Отпустите 4 зажима. 3. Снимите нижний кожух рулевой колонки. Выверните 3 винта с...
Правый многофункциональный переключатель рулевой колонки
Снятие 1. Для получения доступа полностью выдвиньте рулевую колонку. 2. Снимите верхний кожух рулевой колонки. Освободите 6 зажимов. 3. Снимите нижний кожух рулевой колонки. Выверните 3 винта Torx....
Снятие 1. Для получения доступа полностью выдвиньте рулевую колонку. 2. Снимите верхний кожух рулевой колонки. Освободите 6 зажимов. 3. Снимите нижний кожух рулевой колонки. Выверните 3 винта Torx....
