Вал рулевой колонки (Дискавери 3)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите декоративную панель с водительской стороны.

• Освободите зажим.
• Выверните два винта.
• Рассоедините электрический разъем.

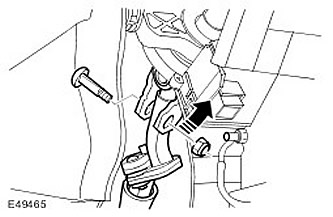

3. Отсоедините промежуточный вал рулевой колонки от рулевой колонки.

• Запомните, в каком положении была установлена деталь.
• Выверните специальный болт, гайку отбракуйте.

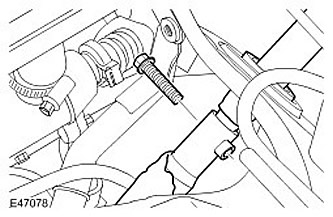

4. Отсоедините промежуточный вал рулевой колонки от нижнего вала.

• Запомните, в каком положении была установлена деталь.
• Выверните болт и отбракуйте его.

[Полная версия доступна на сайте LRMAN.RU]


5. Снимите промежуточный вал рулевой колонки. Снимите два уплотняющих кольца.



6.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

ПРИМЕЧАНИЕ: Запомните, в каком положении была установлена деталь.

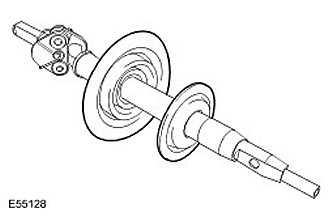

Снимите два уплотняющих кольца промежуточного вала.

Установка

1. Установите промежуточный вал рулевой колонки. Установите уплотняющие кольца.

2. Присоедините промежуточный вал рулевой колонки к нижнему валу. Затяните новый болт (момент затяжки 25 Нм).

3. Присоедините промежуточный вал рулевой колонки к рулевой колонке. Вставьте специальный болт и затяните новую гайку (момент затяжки 22 Нм).

4. Установите декоративную панель с водительской стороны.

• Состыкуйте электрический разъем.
• Зафиксируйте зажим.
• Затяните винты.

5. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
