Специальный инструмент
Съемник шаровых шарниров 205-754(LRT-54-027) |
Снятие
1.
ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Приподнимите и подоприте автомобиль.
2. Снимите переднее колесо.

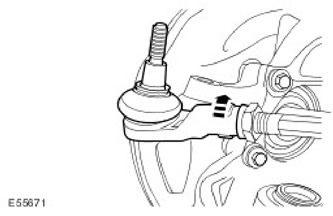

3. Ослабьте гайку шарового шарнира наружного наконечника рулевой тяги.
4. Ослабьте контргайку наружного наконечника рулевой тяги.

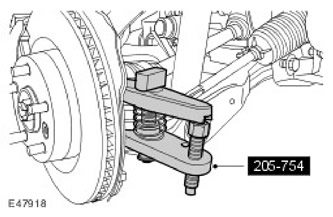

5. С помощью специального инструмента отсоедините шаровой шарнир наконечника рулевой тяги от кулака колеса. Отверните и отбракуйте гайку крепления наконечника рулевой тяги.
6. Снимите наружный наконечник рулевой тяги и запишите число оборотов для установки.
7. Отверните контргайку наружного наконечника рулевой тяги.

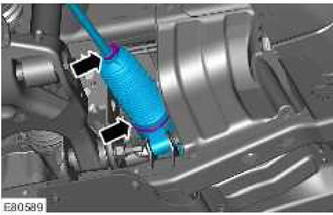

8. Снимите чехол рулевого механизма. Освободите 2 зажима.

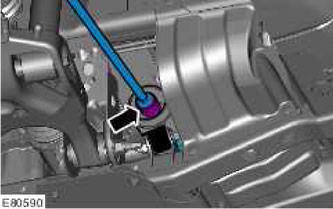

9. Снимите внутренний наконечник рулевой тяги. Ослабьте гайку.
Установка
1. Установите внутренний наконечник рулевой тяги. Затяните гайку (момент затяжки 100 Нм).
2. Установите чехол рулевого механизма. Закрепите зажимы.
3. Ослабьте контргайку наружного наконечника рулевой тяги.
4. Установите наконечник рулевой тяги, завернув его на нужное число оборотов до касания контргайки.
5.
ВНИМАНИЕ: Во избежание повреждения наконечника рулевой тяги используйте дополнительный ключ при ослаблении и затяжке соединений.
Присоедините шаровой шарнир наконечника рулевой тяги.
- Очистите контактные поверхности деталей.
- На автомобилях с гайкой M12 установите новую гайку и затяните до 76 Нм (56 фнт/фт).
- На автомобилях с гайкой M14 установите новую гайку и затяните до 150 Нм (111 фнт/фт).
6. Затяните контргайку рулевой тяги.
- Очистите контактные поверхности деталей.
- Затяните гайку (момент затяжки 55 Нм).
7. Установите переднее колесо. Затяните гайки крепления колеса с моментом 140 Нм.
8. Опустите автомобиль.
9. Проверьте и отрегулируйте углы установки колес, используя только рекомендованное Land Rover оборудование для регулировки углов установки всех четырех колес.
