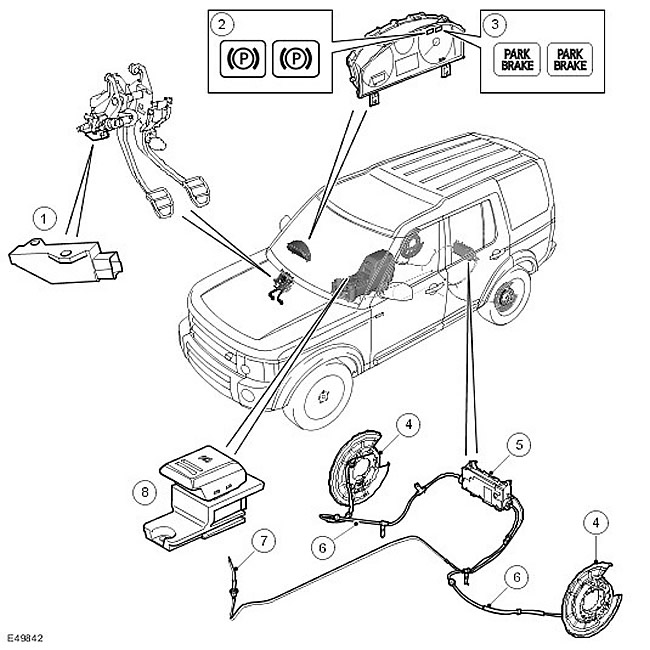

Расположение узлов и деталей (Дискавери 3)

Наименование пункта	Каталожный номер запасной части	Описание
1		Датчик положения педали сцепления (только для моделей с механической коробкой передач)
2		Контрольные лампы стояночного тормоза (за исключением автомобилей, предназначенных для рынка Северной Америки)
3		Контрольные лампы стояночного тормоза (для автомобилей, предназначенных для рынка Северной Америки)
4		Тормозной барабан
5		Блок управления стояночным тормозом
6		Трос стояночного тормоза
7		Трос аварийного отпускания
8		Переключатель стояночного тормоза.

Общие сведения

Стояночный тормоз представляет собой систему с электроприводом барабанных тормозных механизмов, встроенных в задние тормозные диски. Система стояночного тормоза включает:

• Переключатель стояночного тормоза.
• Левый и правый барабанные тормозные механизмы.
• Тросы левого и правого барабанных тормозных механизмов.
• Трос аварийного отпускания стояночного тормоза.
• Датчик положения педали сцепления (только для моделей с механической коробкой передач).
• Два индикатора стояночного тормоза.
• Блок управления стояночным тормозом.

Блок управления стояночным тормозом регулирует натяжение тросов тормозных механизмов, включая и выключая тем самым барабанные тормозные механизмы. Блок управления стояночным тормозом получает команды от переключателя стояночного тормоза.
