Панель отделки задней двери (Дискавери 3)

Снятие

1.

ВНИМАНИЕ: Сначала освободите 2 нижних зажима с помощью технологических отверстий.

Установите крышку поручня. Освободите 4 зажима.

2. Выверните винт крепления троса дистанционного управления замком двери. Снимите крышку винта.



3. Освободите панель отделки задней двери.

• Выверните 6 винтов.
• Освободите 13 зажимов.

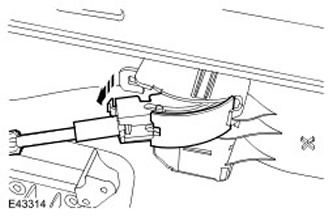

4. Отсоедините трос системы дистанционного открывания замка двери.

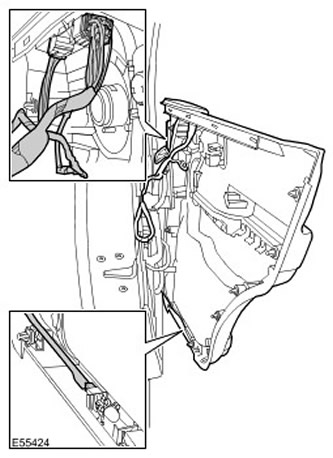

5. Снимите панель отделки задней двери. Отсоедините 4 электрических разъема.





6.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

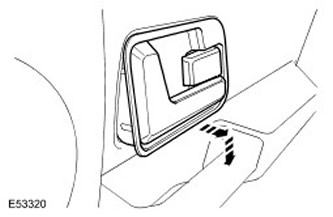

Снимите рукоятку системы дистанционного открывания замка задней двери. Начиная с нижнего края, осторожно освободите рукоятку системы дистанционного открывания.

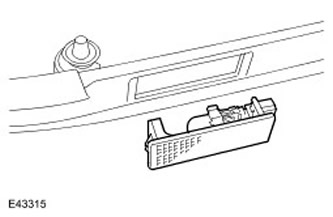

7. Снимите фонарь освещения порога. Осторожно выньте лампу.

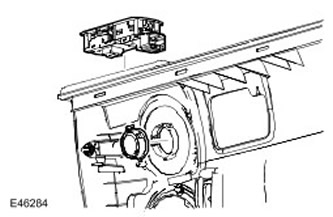

8. Снимите переключатель управления стеклоподъемником. Осторожно освободите зажимы.



9. Снимите высокочастотный динамик.



10. Освободите 9 зажимов.

Установка

1. Установите переключатель управления стеклоподъемником. Введите в зацепление зажимы.

2. Установите высокочастотный динамик. Введите в зацепление зажимы.

3. Установите фонарь освещения порога.

4. Установите рукоятку системы дистанционного открывания замка задней двери.

5. Установите зажимы.

6. Установите панель отделки задней двери.

• Подсоедините электрические разъемы.
• Присоедините трос системы дистанционного открывания замка двери.
• Введите в зацепление зажимы.
• Затяните винты.

7. Вверните винт крепления системы дистанционного открывания замка двери. Закрепите крышку винта.

8. Установите крышку ручки.
