Панель задней двери (Рендж Ровер 3)

Демонтаж

1. Отверните 3 винта крепления внутренней панели к двери.

2. Снимите заглушку для обеспечения доступа к винту крепления дверной панели и выверните винт.

3. Осторожно освободите 11 фиксаторов крепления панели к двери.

4. Убедитесь в том, что центральный фиксатор также освобожден.



5. Освободите 6 фиксаторов крепления панели двери к внутреннему уплотнителю стекла. Будьте внимательны, чтобы не повредить кнопку блокировки двери при окончательном снятии панели двери.

6. Освободите трос управления замком от панели двери и сдвиньте его в сторону.

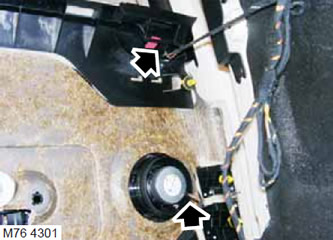

7. Отсоедините 3 колодки разъемов электропроводки двери и снимите внутреннюю панель двери.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

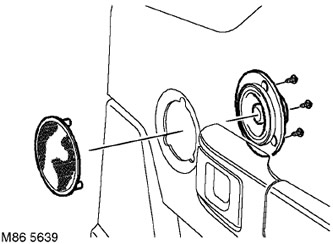

8. Выверните 3 винта Torx, крепящие динамик на панели двери и снимите динамик.



9. Извлеките 11 фиксаторов из панели двери.

10. Снимите фиксатор с внутренней пластины ручки двери.

11. Отверните 2 гайки крепления внутренней пластины ручки двери и снимите пластину.



Данные взяты с веб-сайта: lrman.ru

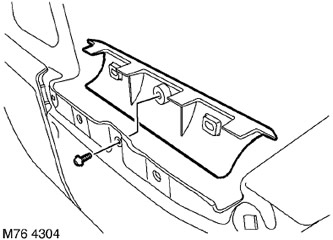

12. Снимите 2 винта Torx крепления внутренней декоративной накладки дверного кармана к внутренней панели двери. Снимите декоративную накладку.

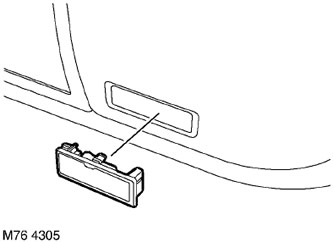

13. Отожмите пружинный фиксатор и снимите с панели двери плафон освещения.

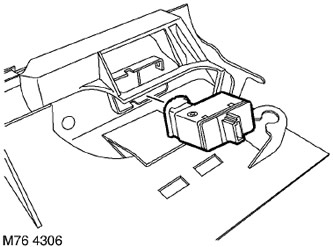

14. Осторожно снимите выключатель управления стеклоподъемником с внутренней панели двери.

15. Снимите заглушку для обеспечения доступа с панели двери.

Сборка

1. Установите на место заглушку.

2. Установите панель управления стеклоподъемниками на панель двери. Установите и закрепите фиксаторы.

3. Установите внутреннюю декоративную накладку кармана двери и закрепите ее винтами.

4. Установите наружную декоративную накладку кармана двери, наверните гайки и затяните их с моментом 3 Н·м.

5. Установите внутреннюю пластину ручки двери, заверните гайки и затяните их с моментом 6 Н·м.



6. Установите и закрепите фиксатор на внутренней пластине ручки двери.

7. Установите фиксаторы панели двери.

8. Установите динамик в дверную панель и закрепите его винтами Torx.

9. Присоедините колодки разъемов.

10. Присоедините трос к внутренней рукоятке двери.

11. Установите панель задней двери.

12. Установите винты крепления панели передней двери.

13. Установите крышки винтов крепления панели.
