Панель отделки стойки А (Дискавери 3)

Снятие

1. Освободите уплотнитель двери для получения доступа к верхней панели отделки стойки "А" и оконечной панели панели управления.

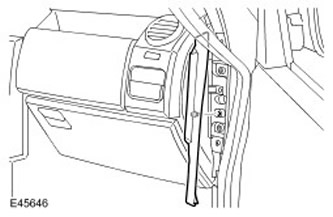

2. Снимите оконечную панель панели управления. Освободите зажим.



[Публикация скопирована с веб-ресурса: lrman.ru]

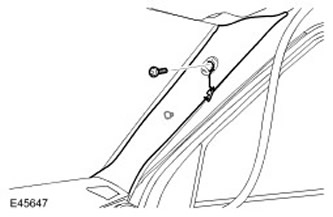

3. Снимите верхнюю панель отделки стойки "А".

• Освободите крышку винта.
• Выверните и отбракуйте винт с головкой Torx.
• Освободите зажим.

4.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

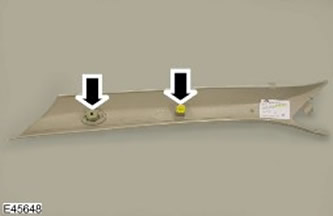

Снимите держатель винта и зажим с верхней панели отделки стойки "А".

Установка

1. Установите держатель винта и зажим на верхнюю панель отделки стойки "А".

2. Установите верхнюю панель отделки стойки "А".

• Закрепите зажимом.
• Вставьте и затяните новый винт с головкой Torx (момент затяжки 3 Нм).
• Установите крышку винта.

3. Установите оконечную панель панели управления. Закрепите зажимом.

4. Установите уплотнитель двери.
