Ведомый и нажимной диски сцепления - снятие и установка (Дефендер 2007+)

Специальный инструмент(ы)

Инструмент регулировки сцепления. 308-419

Снятие

1.

ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите автомобиль и вставьте под него опоры.

2. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

3. Снимите коробку передач в блоке с ведущим мостом.

За дополнительной информацией обратитесь к главе: Коробка передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Снятие).

4.

ПРЕДОСТЕРЕЖЕНИЕ: Отпустите болты нажимного диска сцепления, вывинчивая на два оборота за раз в указанной последовательности. Несоблюдение этого требования может привести к повреждению автомобиля.

Снимите ведомый и нажимной диски сцепления. Выверните и отбракуйте 6 болта.

Установка

1.

Предостережения:

• Используйте новые болты. Несоблюдение этого требования может привести к повреждению автомобиля.
• Нанесите консистентную смазку рекомендованного типа на направляющий подшипник. Несоблюдение этого требования может привести к повреждению автомобиля.

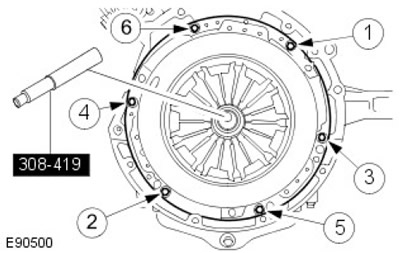

• Затяните болты в порядке, показанном на рисунке. Несоблюдение этого требования может привести к повреждению автомобиля.

ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

Используя специальный инструмент, установите ведомый и нажимной диски сцепления. Затяните болты (момент затяжки 29 Нм).

[Данные взяты с веб-сайта lrman.ru]



2. Снимите специальные инструменты.

3. Установите коробку передач в блоке с ведущим мостом.

За дополнительной информацией обратитесь к главе: Коробка передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Установка).

4. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
