Декоративная панель передней двери 5-дверного автомобиля - после 2004-го года (Фрилендер 1)

Демонтаж

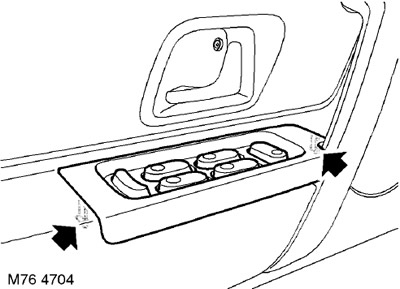

1. Осторожно освободите панель управления стеклоподъемниками от крепления к декоративной панели.

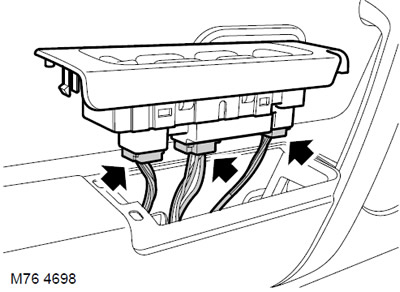

2. Отсоедините 3 электрических разъема от панели управления стеклоподъемниками и снимите ее.

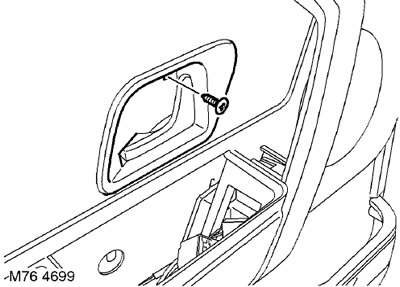

3. Отверните винт крепления накладки рукоятки к двери и снимите накладку.

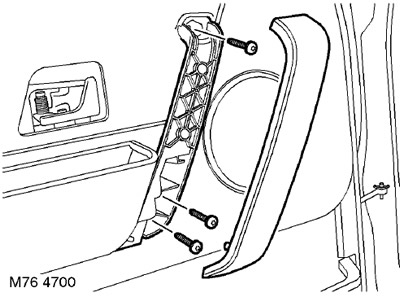

4. Снимите накладку с дверной ручки и отверните 3 винта крепления ручки к двери.

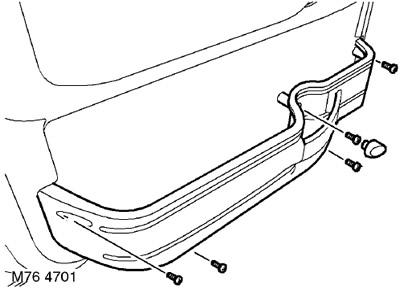

5. Снимите заглушку, закрывающую центральный винт. Отверните 5 винтов крепления кармана к двери.

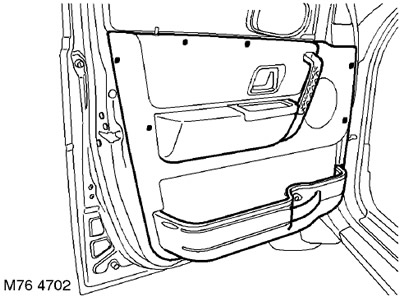

6. Освободите 6 фиксаторов декоративной панели и снимите декоративную панель.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

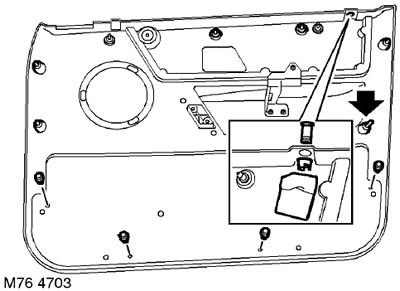

7. Запомните место положения длинного фиксатора и снимите 6 фиксаторов с декоративной панели.

8. Снимите фиксаторы, с помощью которых дверной карман крепится к декоративной панели.

ПРИМЕЧАНИЕ: Операция демонтажа фиксаторов дверного кармана не относится к автомобилям до 2004-го модельного года.

9. Отверните 4 винта Torx крепления дверного кармана к декоративной панели и снимите карман.


10. Снимите прокладку из вспененного материала с направляющей кнопки блокировки.

11. Освободите фиксатор и снимите направляющую кнопки блокировки.

12. Освободите от крепления и снимите стопорное кольцо, с помощью которого дверная ручка крепится к декоративной панели.

13. Снимите 2 фиксатора, с помощью которых дверная ручка крепится к декоративной панели, и снимите ручку.

ПРИМЕЧАНИЕ: Пластиковые фиксаторы устанавливаются только на заводе-изготовителе. В последующем для крепления всех элементов, установленных на заводе на пластиковых фиксаторах, следует использовать винты.

Установка

1. Установите дверную ручку на декоративную панель и закрепите ее винтами и стопорным кольцом.

2. Установите направляющую кнопки блокировки на декоративную панель и закрепите ее фиксатором.

3. Установите прокладку из вспененного материала на направляющую кнопки блокировки.

4. Установите дверной карман на декоративную панель и закрепите его винтами Torx.

5. Установите на декоративную панель фиксаторы.

6. Установите декоративную панель на дверь и закрепите фиксаторы.

7. Заверните винты крепления дверной ручки и установите на нее накладку.

8. Установите накладку рукоятки и закрепите ее винтом.

9. Заверните винты крепления дверного кармана и установите заглушку на центральный винт.

10. Установите панель управления стеклоподъемниками, подсоедините электрические разъемы и закрепите панель управления стеклоподъемниками на декоративной панели.
