Декоративная панель задней двери для автомобилей после 2004-го года (Фрилендер 1)

Демонтаж

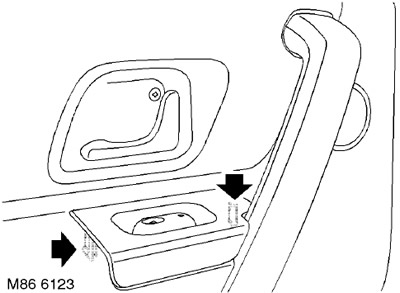

1. Отверните винт крепления накладки рукоятки к двери и снимите накладку.



2. Освободите от крепления и снимите накладку дверной ручки.

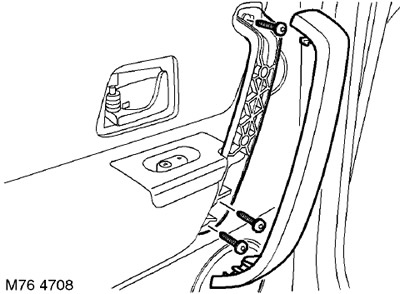

3. Отверните 3 винта крепления дверной ручки к двери.



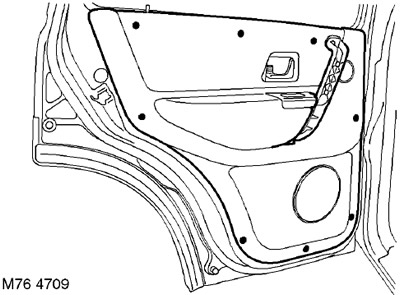

4. Освободите декоративную накладку от крепления к двери.





5. Отсоедините электрический разъем от высокочастотного динамика.

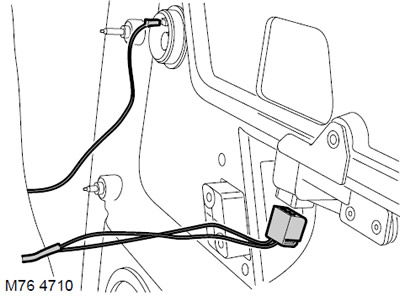

6. Отсоедините электрический разъем от панели управления стеклоподъемником и снимите декоративную панель.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

7. Освободите 2 фиксатора и снимите накладку панели управления стеклоподъемником с декоративной панели.

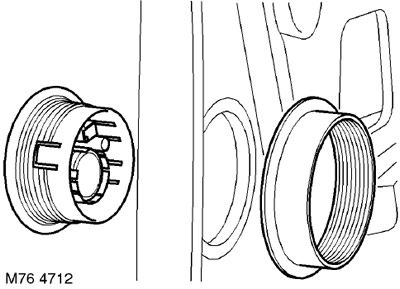

8. Снимите стопорное кольцо, с помощью которого высокочастотный динамик крепится к декоративной панели, и снимите динамик.





9. Снимите прокладку из вспененного материала с направляющей кнопки блокировки.

Текст статьи взят с сайта www.LRman.ru

10. Освободите фиксатор и снимите направляющую кнопки блокировки.

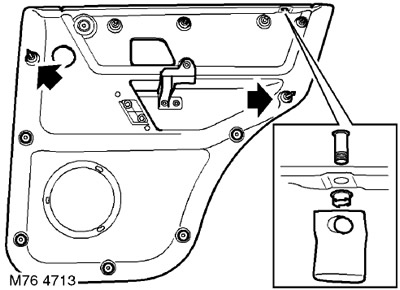

11. Запомните место положения 2 длинных фиксаторов и снимите 9 фиксаторов с декоративной панели.

12. Освободите от крепления и снимите стопорное кольцо, с помощью которого дверная ручка крепится к декоративной панели.

13. Снимите 2 фиксатора, с помощью которых дверная ручка крепится к декоративной панели, и снимите ручку.

ПРИМЕЧАНИЕ: Пластиковые фиксаторы устанавливаются только на заводе-изготовителе. В последующем для крепления всех элементов, установленных на заводе на пластиковых фиксаторах, следует использовать винты.

Установка

1. Установите дверную ручку на декоративную панель и закрепите ее винтами и стопорным кольцом.

2. Установите на декоративную панель фиксаторы.

3. Установите направляющую кнопки блокировки на декоративную панель и закрепите ее фиксатором.

4. Установите прокладку из вспененного материала на направляющую кнопки блокировки.

5. Установите высокочастотный динамик в дверную панель и закрепите его стопорным кольцом.



6. Установите на декоративную панель и закрепите панель управления стеклоподъемником и ее накладку.

7. Подсоедините электрические разъемы к панели управления стеклоподъемником и высокочастотному динамику.

8. Приложите декоративную панель к двери, выровняйте положение фиксаторов панели относительно отверстий двери и с силой нажмите на панель.

9. Заверните и затяните винты крепления дверной ручки к двери.

10. Установите и закрепите накладку на дверной ручке.

11. Установите рукоятку на декоративную панель и закрепите ее винтом.
