Передняя консоль в сборе - для автомобилей после 2004-го года (Фрилендер 1)

Демонтаж

1. Снимите заднюю консоль.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Задняя консоль.

2. Снимите индикатор положений рычага селектора автоматической коробки передач.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ: JATCO, РЕМОНТНЫЕ РАБОТЫ, Указатель положения селектора: автомобили, выпущенные после мая 2004 года.

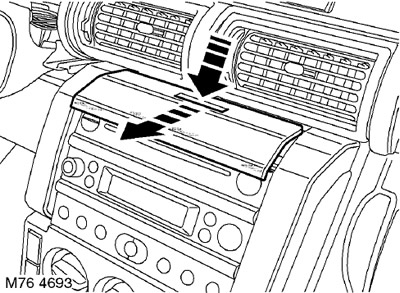

3. Осторожно подденьте верхнюю накладку консоли и сдвиньте ее назад, чтобы освободить фиксаторы, расположенные с переднего края накладки.

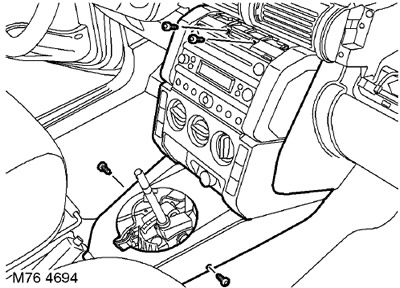

4. Отверните 4 винта крепления центральной консоли.

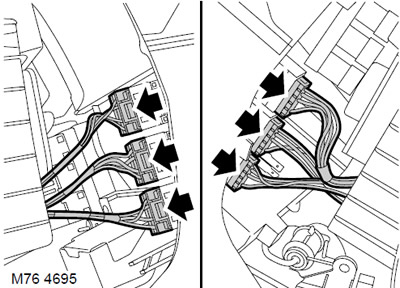

5. Отсоедините 6 электрических разъемов и снимите консоль.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

6. Снимите выключатели с консоли, предварительно запомнив их расположение.

7. Отверните 4 винта крепления пепельницы к накладке центральной консоли и снимите пепельницу.

Установка

1. Установите выключатели на консоль.

2. Установите пепельницу на накладку центральной консоли и заверните винты ее крепления.

3. Удерживая консоль, присоедините колодки проводов.

4. Установите консоль и закрепите ее винтами.

5. Установите верхнюю накладку консоли и закрепите ее фиксаторами.

6. Установите селектор автоматической коробки передач в сборе.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ: JATCO, РЕМОНТНЫЕ РАБОТЫ, Указатель положения селектора: автомобили, выпущенные после мая 2004 года.

7. Установите на место заднюю консоль.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Задняя консоль.
