Генератор - двигатель KV6 (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите верхний рычаг.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Кронштейн правой опоры двигателя в сборе.

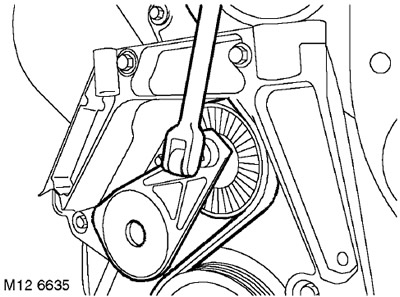

3. Используя рычаг с квадратом 3/8, переместите вверх натяжитель ремня вспомогательного оборудования и снимите ремень со шкива генератора.

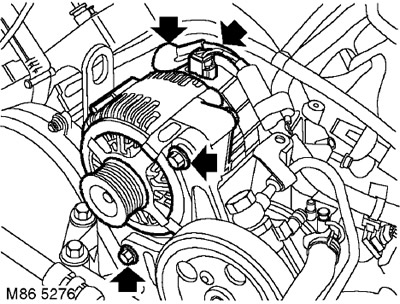

4. Освободите крышку крепления аккумуляторного провода, ослабьте терминал и отсоедините провод от терминала.

5. Отсоедините разъём от генератора.

6. Отверните нижний болт и верхнюю гайку крепления генератора к передней монтажной плите.

7. Снимите генератор.

Установка

1. Установите генератор на переднюю монтажную плиту.



2. Установите болт и гайку и болт крепления генератора к передней монтажной плите и затяните с моментом 45 Нм.

3. Используя рычаг с квадратом 3/8, переместите вверх натяжитель ремня вспомогательного оборудования и установите ремень со шкива генератора.

4. Присоедините разъём генератора.

5. Установите аккумуляторный провод на генератор, затяните гайку с моментом 10 Нм и установите на место крышку аккумуляторного провода.

6. Установите верхний рычаг.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Кронштен правой опоры двигателя в сборе.

7. Присоедините "отрицательную" клемму аккумуляторной батареи.
