Электродвигатель - очиститель - снятие и установка (Фрилендер 1)

Демонтаж

1. Снимите рычаг заднего стеклоочистителя.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Рычаг - очиститель.

2. Снимите защитную плёнку двери грузового отделения.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Пластиковая накладка двери багажного отделения.

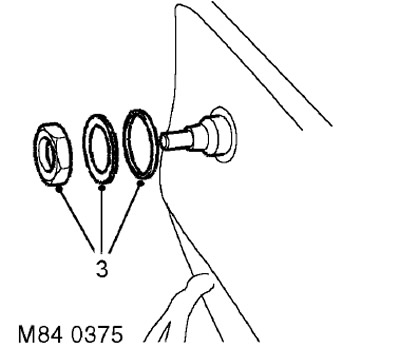

3. Отверните гайку вала, снимите плоскую шайбу и утилизируйте резиновый уплотнитель.

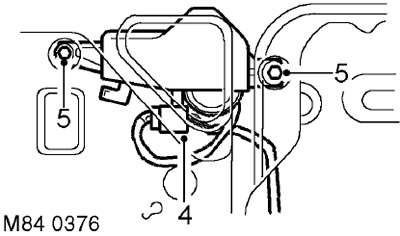

4. Отсоедините колодку от электродвигателя очистителя стекла двери грузового отделения.

5. Отверните 2 болта крепления электродвигателя к двери грузового отделения.

6. Снимите электродвигатель.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

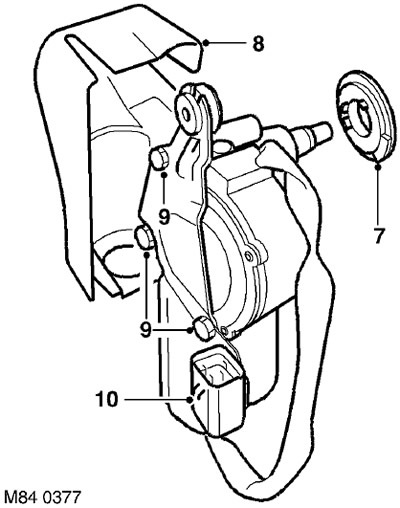

7. Снимите и утилизируйте уплотнитель вала электродвигателя очистителя.

8. Снимите влагоотражающий щиток.

9. Отверните 3 болта крепления монтажной пластины к электродвигателю очистителя.

10. Отсоедините разъём и снимите монтажную пластину.

Установка

1. Установите монтажную пластину, заверните болты и закрепите разъём.

2. Установите влагоотражающий щиток электродвигателя и уплотнительную шайбу на вал электродвигателя.

3. Установите электродвигатель и затяните болты с моментом 5 Нм.

4. Присоедините колодку к электродвигателю очистителя стекла двери грузового отделения.

5. Установите НОВЫЙ резиновый уплотнитель на вал электродвигателя.

6. Установите плоскую шайбу и затяните гайку вала с моментом 5 Нм.

7. Установите защитную плёнку двери грузового отделения.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Пластиковая накладка двери багажного отделения.

8. Установите рычаг очистителя.
