Специальный инструмент
501-114 Release Lever, Door Glass |
ПРИМЕЧАНИЕ: Если возможно, опустите стекло окна приблизительно на одну треть хода.
Снятие
1. Отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Снимите модуль задней двери. Обратитесь к процедуре: Модуль задней двери (RDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

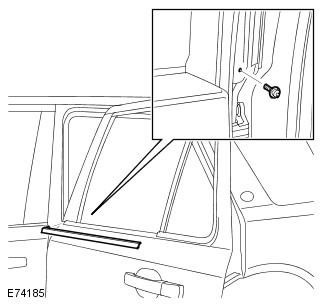

3. Аккуратно снимите наружный уплотнитель стекла.

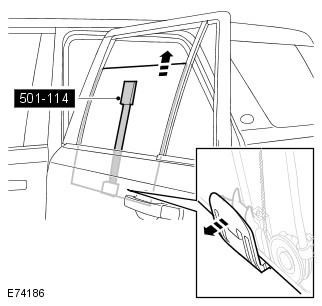

4. Высвободите стекло из механизма подъема стекла. Поднимите стекло и закрепите его относительно верхней части рамы двери. Специальный инструмент: 501-114

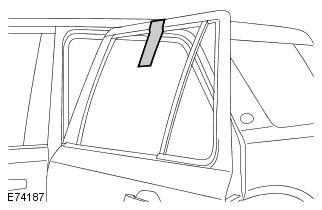

5. Закрепите стекло относительно верхней части рамы.
6.

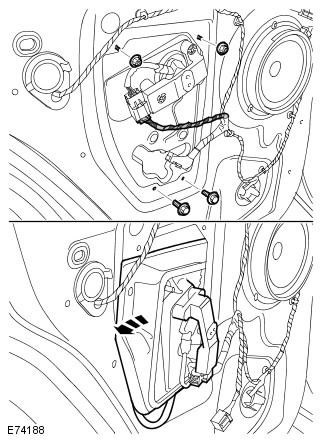

- Снимите электродвигатель в сборе со стеклоподъемником.
- Поверните сборку внутри двери на 90 градусов и сначала извлеките из отверстия верхний край.
Установка
1. Установите электродвигатель в сборе со стеклоподъемником. Затяните гайки и болты. Момент затяжки: 10 Nm
2. Закрепите стекло окна двери на стеклоподъемнике.
3. Установите наружный уплотнитель и закрепите его винтом Torx.
4. Установите модуль задней двери. Обратитесь к процедуре: Модуль задней двери (RDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
5. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
